132KV Saluran Transmisi Daya Menara Baja Kisi HDG

132KV Saluran Transmisi Daya Menara Baja Kisi HDG

  • 132KV Saluran Transmisi Daya Menara Baja Kisi HDG
  • 132KV Saluran Transmisi Daya Menara Baja Kisi HDG
132KV Saluran Transmisi Daya Menara Baja Kisi HDG
Detail produk:
Tempat asal: Cina
Nama merek: Suntech
Sertifikasi: ISO
Nomor model: Menara kisi
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Menara
Harga: Get the latest prices
Kemasan rincian: Wadah yang Diekspor
Waktu pengiriman: 30-35 hari setelah deposit
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 900000 Metrik Ton/Metrik Ton Per Tahun
Kontak
Detil Deskripsi produk
jenis bahan: Baja Q355/Q255 Aplikasi: Menara Jalur Transmisi
Permukaan: Hot Dip Galvanis Kecepatan angin: 120 Km/Jam
Penggunaan: Lokasi konstruksi Seumur hidup: Lebih dari 30 tahun
Cahaya Tinggi:

Menara Baja Kisi 132KV

,

Menara Baja Kisi HDG

,

Menara Saluran Transmisi Daya 132KV

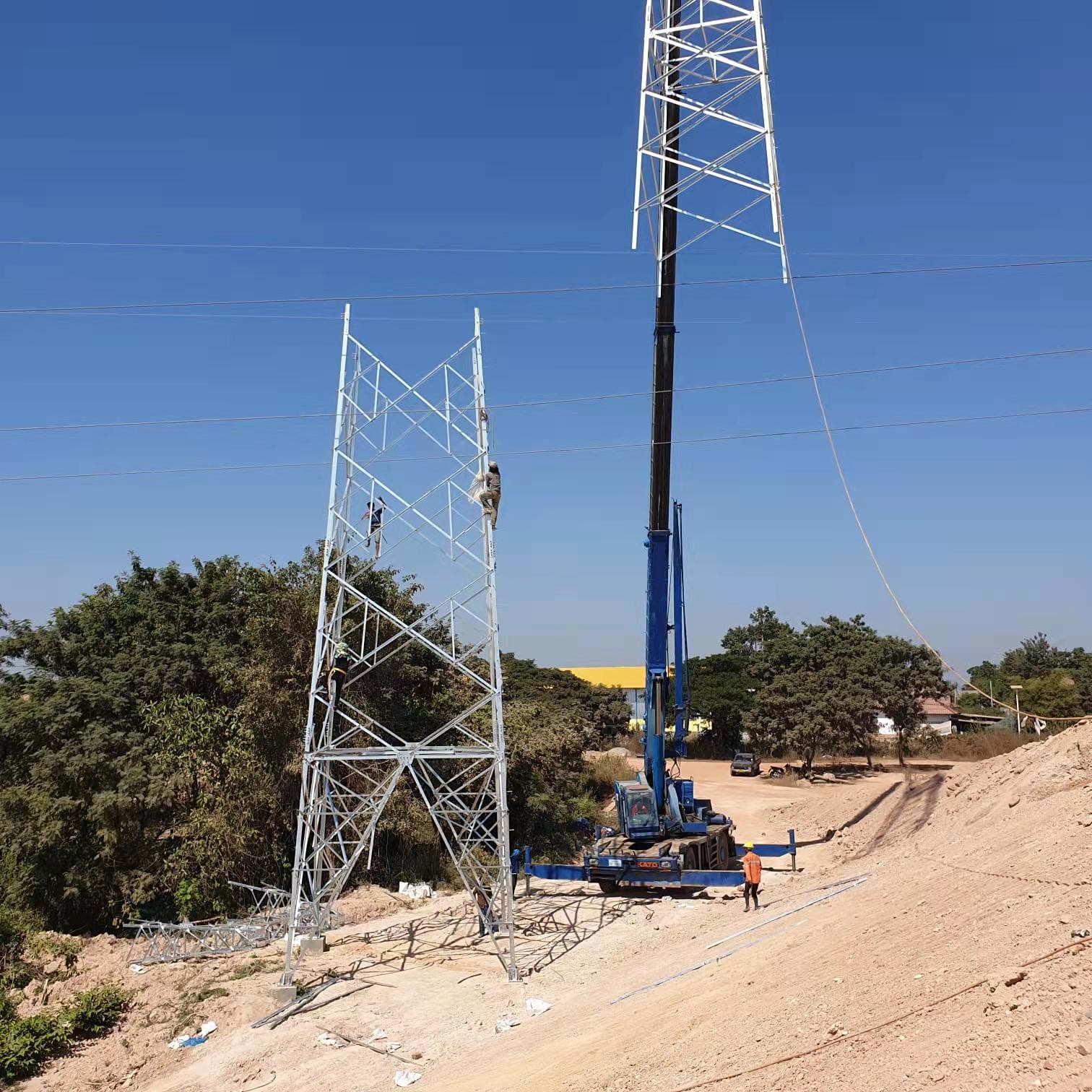

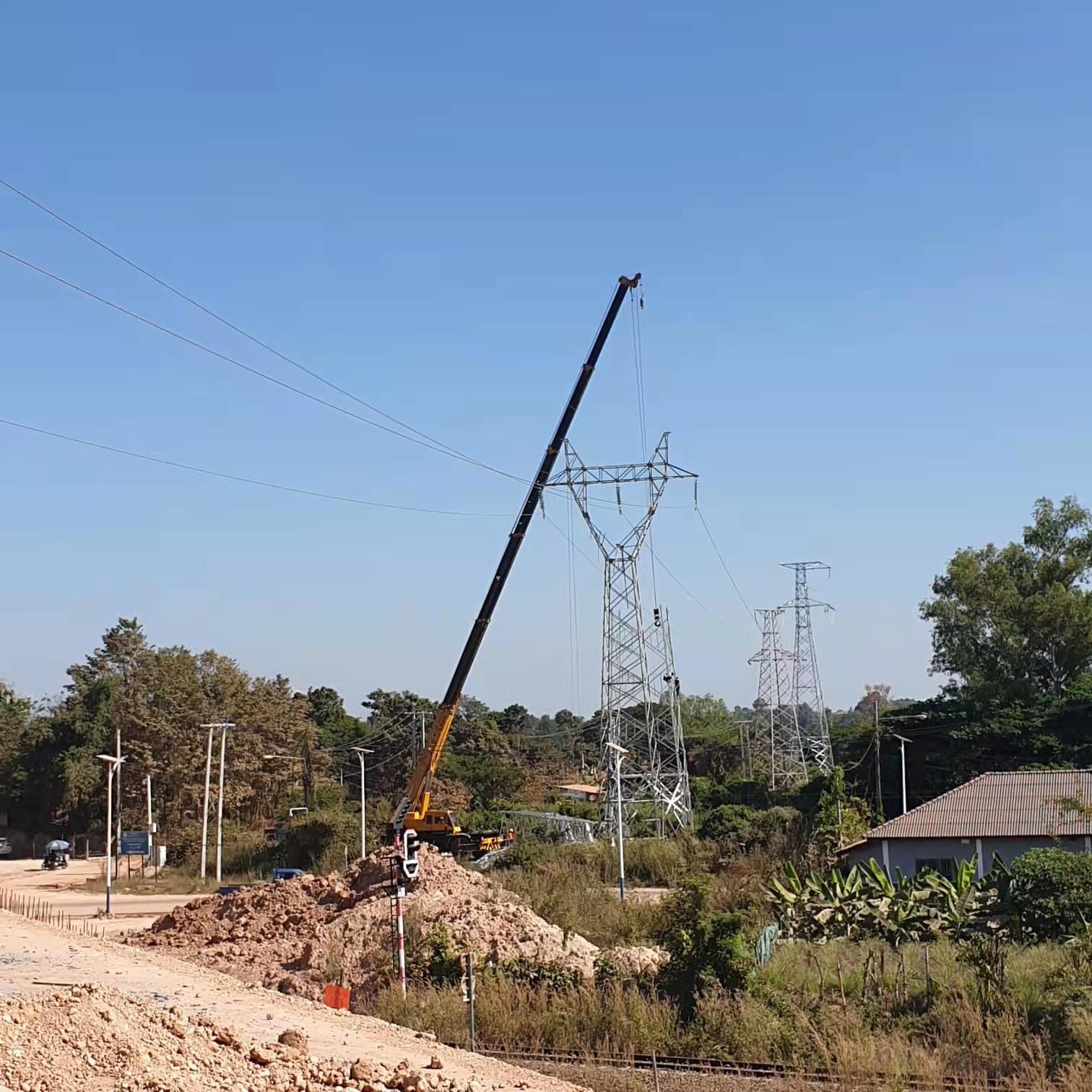

132KV Jalur Transmisi Lattice Steel Tower Konstruksi Situs Daya Konstruksi

Menara saluran transmisi adalah sistem monopolar atau bipolar.Dengan sistem bipolar, pengaturan konduktor dengan satu konduktor di setiap sisi menara digunakan.Pada beberapa skema, konduktor ground digunakan sebagai jalur elektroda atau ground return.Dalam hal ini, harus dipasang isolator yang dilengkapi dengan penahan gelombang pada tiang untuk mencegah korosi elektrokimia pada tiang.Untuk transmisi Suntech kutub tunggal dengan ground return, menara dengan hanya satu konduktor dapat digunakan.Namun, dalam banyak kasus, menara dirancang untuk kemudian diubah menjadi sistem dua kutub.Dalam kasus ini, seringkali konduktor di kedua sisi menara dipasang karena alasan mekanis.Sampai kutub kedua dibutuhkan, baik digunakan sebagai jalur elektroda atau disambung secara paralel dengan kutub yang digunakan.Dalam kasus terakhir, saluran dari stasiun konverter ke elektroda pembumian (pembumian) dibangun sebagai kabel bawah tanah, sebagai saluran udara di jalur yang terpisah atau dengan menggunakan konduktor pembumian.
Menara saluran elektroda digunakan dalam beberapa skema Suntech untuk membawa saluran listrik dari stasiun konverter ke elektroda pembumian.Mereka mirip dengan struktur yang digunakan untuk saluran dengan tegangan 10-100 kV, tetapi biasanya hanya membawa satu atau dua konduktor.

Menara dapat berdiri sendiri dan mampu menahan semua gaya akibat beban konduktor, konduktor yang tidak seimbang, angin dan es ke segala arah.Menara seperti itu sering kali memiliki dasar persegi dan biasanya empat titik kontak dengan tanah.
Menara semi-fleksibel dirancang sedemikian rupa sehingga dapat menggunakan kabel pembumian di atas kepala untuk mentransfer beban mekanis ke struktur yang berdekatan, jika konduktor fase putus dan struktur dikenai beban yang tidak seimbang.Jenis ini berguna pada tegangan ekstra tinggi, di mana konduktor fase dibundel (dua atau lebih kabel per fase).Tidak mungkin semuanya pecah sekaligus, kecuali tabrakan atau badai yang menghancurkan.
Tiang guyed memiliki tapak yang sangat kecil dan bergantung pada kabel pria dalam tegangan untuk mendukung struktur dan beban tegangan yang tidak seimbang dari konduktor.Menara guyed dapat dibuat dalam bentuk V, yang menghemat berat dan biaya.


ProdukMenara Struktur Baja
Tinggi5m hingga 100m atau kebutuhan pelanggan tinggi lainnya
Cocok untukMenara Baja Transmisi Distribusi Tenaga Listrik
MembentukConoid, Multi-piramidal, Kolom, poligonal atau kerucut
BahanBiasanya Q345B/A572, kekuatan luluh minimum>=345n/mm2
Q235B/A36, kekuatan luluh minimum>=235n/mm2
Serta kumparan canai panas dari Q460, ASTM573 GR65, GR50, SS400, SS490, hingga ST52
Kekuatan2.5KN, 5KN, 8KN, 10KN, 12KN
Torlance dari dimensi-0.02
Perakitan optik perlengkapan pencahayaanIP 65
Kelas pelindung tahan kejut listrikKelas I
Kinerja anti-korosi casingKelas II
Suasana kerja perlengkapan pencahayaan-40 C~+45 C
Pengobatan permukaanHot dip galvanized Mengikuti ASTM A 123, kekuatan poliester warna atau standar lain yang dibutuhkan klien
Gabungan PolandiaMode sisipkan, mode flensa bagian dalam, mode sambungan tatap muka
Desain tiangTerhadap gempa bumi kelas 8
Kecepatan angin160km/jam
Kekuatan luluh minimum335mpa
Kekuatan tarik pamungkas minimum400mpa
Kekuatan tarik maksimum maksimum620mpa
StandarISO9001
Panjang per bagianDalam 14m setelah terbentuk tanpa sambungan selip


132KV Saluran Transmisi Daya Menara Baja Kisi HDG 0
