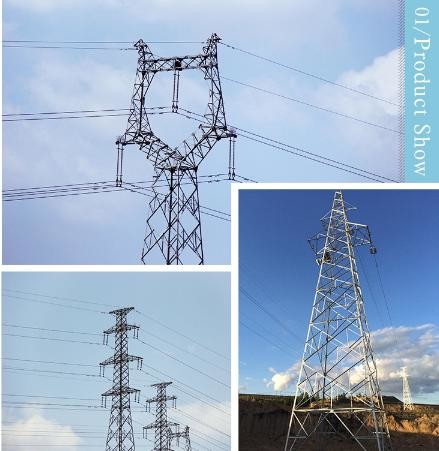

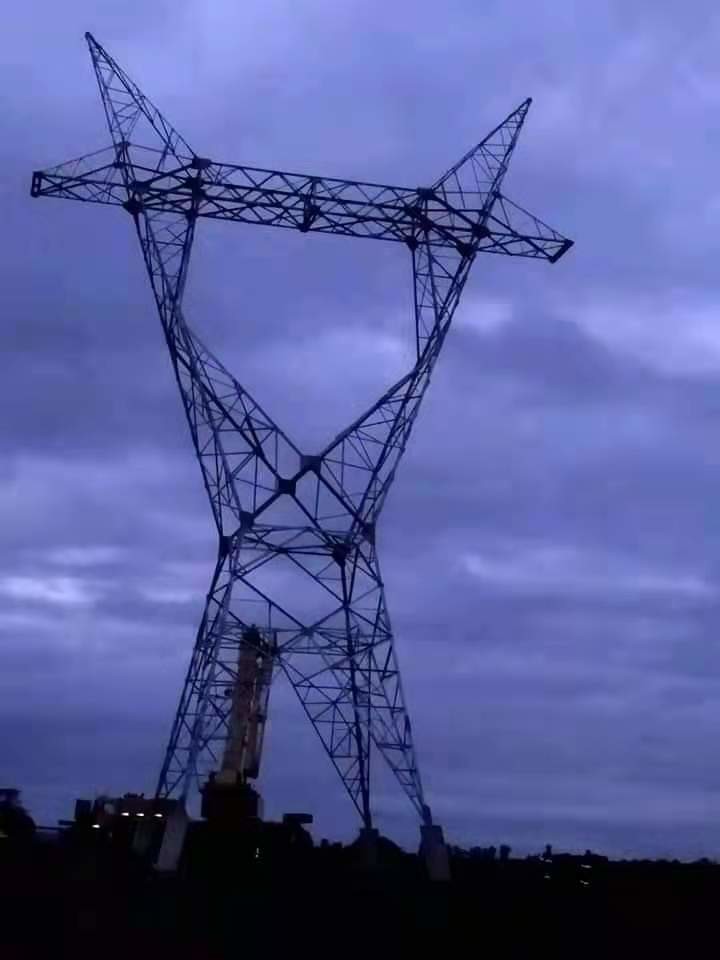

ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead

ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead

  • ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead
  • ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead
ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead
Detail produk:
Tempat asal: Cina
Nama merek: Suntech
Sertifikasi: ISO
Nomor model: Menara Baja
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Menara
Harga: Get the latest prices
Kemasan rincian: Wadah yang Diekspor
Waktu pengiriman: 35 hari setelah setoran
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 100000 Metrik Ton/Metrik Ton Per Tahun
Kontak
Detil Deskripsi produk
Nama: Menara kisi Material Type: Steel Q355/Q255
Usage: Steel Transmission Tower Aplikasi: Menara Jalur Transmisi
Kelas tegangan: 10KV hingga 800KV Wind Speed: 120KM/H
Cahaya Tinggi:

Menara Baja Kisi 230kv

,

Menara Baja Kisi ASTM123

,

Menara Saluran Transmisi 400kv

ASTM123 230kv Lattice Steel Towers Overhead 400 Kv Transmission Line Tower



Rincian Cepat:

Tenaga listrik menara 230kv overhead 400 kv saluran transmisi menara baja tiang listrik 30m

DESKRIPSI PRODUK

Nama Produk
Tenaga listrik menara 230kv overhead 400 kv saluran transmisi menara baja tiang listrik 30m
Bahan
baja digulung
Warna
Sesuai permintaan pelanggan
Standar
ISO9001: 2008
Bahan
Baja Q235B/Q345B/Q420
Standar Pengelasan
AWSD1.1
Standar Galvanisasi
ASTM123
Penggunaan
Transmisi dan Distribusi Daya

Spesifikasi:
Fitur produk:

Sebagai peralatan saluran transmisi tradisional, menara baja sudut memiliki bidang yang banyak digunakan, karakteristik kode desain, kerajinan matang, pada jarak yang berbeda, tingkat tegangan yang berbeda menunjukkan keuntungan dan penerapan umum

Desain menara saluran Transmisi Daya tergantung pada, jenis konduktor dan kawat pembumian, zona angin, sudut deviasi dan spesifikasi material.Menara ini digalvanis untuk melindungi baja dari korosi.Ketebalan lapisan galvanis tergantung pada kondisi cuaca di lokasi menara.



Baja Grade
Baja Sudut: Baja Cina Q345B, yang sama dengan ASTM A572 GR50
Jaring lain, bracing dan bukan pelat tegangan dan baja sudut: Q2230B Cina, yang sama dengan ASTM A36
Pelat: Baja Cina Q345B, yang sama dengan ASTM A572 GR50
Baut: Kelas Cina 6.8 dan 8.8, yang mirip dengan ASTM A394
A) Dimensi dan toleransi sudut sesuai dengan GB/T1591-1994

B) Galvanisasi hot dip sesuai dengan GB/T 13912-2002, yang mirip dengan ASTM A 123
C) Pengelasan akan dilakukan sesuai dengan standar AWS D1.1 atau CWB



voltase: Peralatan transmisi daya/saluran transmisi listrik Angle Iron tower grade: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV



Berikut adalah proses fabrikasi untuk menara transmisi kami;namun, kedua belah pihak harus mendiskusikan semua gambar dan mengkonfirmasi semua gambar kerja, spesifikasi teknis, dan standar mana yang harus dipenuhi.Sebelum produksi massal, kami harus menerima semua gambar toko dan dokumen teknis yang disetujui dan ditandatangani dari klien kami.

Fabrikasi kami harus benar-benar sesuai dengan Gambar detail yang disiapkan oleh Kontraktor dan disetujui oleh Engineer.Fabrikasi harus dimulai setelah persetujuan perakitan toko dan pengujian.

Pencukuran J: Pengguntingan dan pemotongan harus dilakukan dengan hati-hati dan semua bagian pekerjaan yang akan terlihat setelah selesai harus diselesaikan dengan rapi.Obor pemotong yang dipandu secara manual tidak boleh digunakan.
B: Semua material dengan ketebalan lebih dari 13 (atau 12) mm harus digergaji dingin atau dipotong dengan api mesin.
C: Pemangkasan atau pemotongan diperbolehkan untuk ketebalan material 13 mm atau kurang.
Pemotongan api dari baja hasil tinggi harus didahului dengan sedikit operasi pemanasan awal dengan melewatkan nyala api pada bagian yang akan dipotong.
Semua tepi potongan api harus digiling bersih.
Pembengkokan Perusahaan kami memiliki mesin bending.Lebih jauh lagi, kami dapat memproduksi menara dengan pembengkokan panas atau pembengkokan dingin sesuai dengan kebutuhan klien.
Pengelasan Pengelasan tidak boleh dilakukan kecuali telah mendapat persetujuan terlebih dahulu dari Engineer.
Pengelasan tidak diperbolehkan pada titik pemasangan menara untuk konduktor, kawat pelindung, isolator atau rakitan atau braket terkait
Sub-meninju Semua lubang pada baja struktural dengan ketebalan kurang dari 10 mm dapat dilubangi sampai ukuran penuh kecuali dinyatakan lain pada Gambar yang disetujui.Lubang-lubang yang ditunjukkan pada Gambar sebagai lubang bor dan semua lubang pada baja struktural dengan ketebalan 10 mm atau lebih dan komponen tarik dari lengan silang harus dibor atau dilubangi dan dipasang kembali.

Semua lubang harus dipotong bersih dan tanpa tepi yang sobek atau tidak rata.Semua gerinda yang dihasilkan dari reaming atau pengeboran harus dihilangkan.Semua lubang harus berbentuk silinder dan tegak lurus terhadap komponen struktur.

Bila perlu untuk menghindari distorsi lubang, lubang yang dekat dengan titik bengkokan harus dibuat setelah pembengkokan.
meninju Untuk meninju hingga ukuran penuh, diameter pelubang harus 1,0 mm lebih besar dari diameter nominal baut, dan diameter cetakan tidak boleh lebih dari 1,5 mm lebih besar dari diameter pelubang.Untuk sub-punching, diameter punch harus 4 mm lebih kecil dari diameter nominal baut, dan diameter die tidak boleh lebih dari 2 mm lebih besar dari diameter punch.Sub-punching untuk pekerjaan reamed harus sedemikian rupa sehingga setelah reaming tidak ada permukaan punch akan muncul di pinggiran lubang.
Ukuran lubang: Jika lubang dilubangi atau dibor, diameter lubang akhir tidak boleh lebih besar dari diameter nominal baut ditambah 1,0 mm.
Galvanisasi Semua material harus hot-dip galvanized setelah fabrikasi sesuai dengan revisi terbaru dari GB/T 13912-2002 atau ASTM Spesifikasi A 123.
Bahan yang telah ditolak karena noda kosong atau cacat pelapisan lainnya harus dikupas dan digalvanis ulang, atau area yang tidak dilapisi harus dilapis ulang dengan metode yang disetujui.
Semua pelat dan cetakan yang telah dilengkungkan oleh proses galvanisasi harus diluruskan dengan cara digulung ulang atau ditekan.Bahan tidak boleh dipalu atau diluruskan dengan cara yang dapat merusak lapisan pelindung.
Persetujuan harus diperoleh dari Enjinir jika galvanisasi dilakukan di luar pabrik Kontraktor.
Semua pekerjaan baja galvanis harus dilindungi terhadap noda penyimpanan putih dengan menggunakan perlakuan larutan yang disetujui segera setelah galvanisasi.
Sedang mengemas Produk kami akan dikemas menjadi beberapa bundel yang beratnya 2 ~ 3 MT atau sesuai dengan kebutuhan Anda.



Celupkan air panas

menggembleng

Standar Ketebalan baja/mm

Lapisan rata-rata

ketebalan/μm

Metalik

Elemen

Isi

Poros tiang, salib

lengan & baut pada

aksesoris

ASTM A123/

A123M-15 AS/

NZS 4680

>6 85 M N 0,25%-0,40%
<3-6 70
1.5-3 55 Cu <0,15%
<1,5 55
Baut, mur & mesin cuci GB/T 5267.3-2008 _____ 54 P <0,025%
(ISO 10684-2004)
Baut pondasi

ASTM A153/

A153M-09

_____ 54 S <0,03%



ASTM123 230KV 400KV Lattice Steel Towers Untuk Saluran Transmisi Overhead 0
