Telekomunikasi Tiang Baja Galvanis Kisi Tubular Guy Wire Guyed Tower
Rincian Cepat:
Telekomunikasi Tiang Segitiga Desain Galvanized Steel Lattice Tubular Guy Wire Guyed Tower
Struktur menara tabung baja memiliki keunggulan teknis dan ekonomi relatif, dan cocok untuk menara transmisi yang menanggung beban besar.
Aplikasi:
Di Cina, profil pipa baja juga telah digunakan di menara sirkuit ganda 500kV dan menara empat lintasan pada menara yang sama, menunjukkan kinerja dan manfaatnya yang baik.Struktur menara pipa baja telah dikembangkan dengan baik sesuai dengan tingkat tegangan yang berbeda karena kekakuan penampang yang luar biasa, karakteristik gaya penampang yang baik, gaya sederhana, dan penampilan yang indah.Terutama pada struktur bentang besar dan struktur menara jaringan listrik perkotaan.
Spesifikasi:
| Tidak. |
Keterangan |
Spesifikasi Rinci dan Parameter desain utama |
| 1 |
Kode Desain |
1. Standar Nasional Cina:
sebuah.DL/T 5154-2002 Peraturan Teknis Desain Untuk Struktur Menara dan Tiang Saluran Transmisi Overhead
B.DL/T 5219-2005 Peraturan Teknis untuk Merancang Pondasi Saluran Transmisi Overhead
2. Standar Amerika:
sebuah.ASCE 10-97-2000 Desain Struktur Transmisi Baja Berkisi
B.Persyaratan Kode Bangunan ACI 318-02 untuk Struktur Beton
|
| 2 |
Perangkat Lunak Desain |
PLS dan MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD dll |
| 3 |
Pemuatan Desain |
Sesuai kebutuhan dan spesifikasi oleh Klien di seluruh dunia. |
| 4 |
Uji beban / uji destruktif |
Kami dapat mengaturnya oleh otoritas Pemerintah jika diperlukan dan biaya pengujian semacam itu terpisah dari harga menara. |
| 5 |
Voltase |
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, Saluran Transmisi 1000KV |
| 6 |
Galvanisasi hot-dip |
ISO 1461-2009, ASTM A123 |
| 7 |
Kualitas baja |
1. Baja struktural paduan rendah kekuatan tinggi: Q420B yang setara dengan ASTM Gr60
2. Baja struktural paduan rendah kekuatan tinggi: Q355B yang setara dengan ASTM Gr50 atau S355JR
3. Baja Struktural Karbon: Q235B yang setara dengan ASTM A36 atau S235JR
|
| 8 |
Baut dan Mur |
Terutama baut ISO 898 grade 6.8 dan 8.8 untuk standar Cina, ISO dan DIN |
| 9 |
Tipe Menara |
Menara Sudut, Menara Tubular, Tiang Guyed, Menara Monopole |
| 10 |
Tipe Menara |
Menara Suspensi, Menara Ketegangan, Menara Mati, Struktur Gardu Induk |
| 11 |
Jaminan |
Struktur menara: 10 tahun |
| 12 |
Periode Pengembalian |
50 tahun |
| 13 |
Angkutan |
Kami sangat dekat dengan pelabuhan terbesar di dunia yang merupakan keuntungan kami untuk transportasi laut. |
| 14 |
Kontrol kualitas |
Ikuti sistem ISO 9001 dan inspeksi QC yang ketat untuk bahan baku, uji perakitan prototipe, uji galvanisasi dan inspeksi pra-pengiriman untuk kuantitas dan kualitas
Kami memperlakukan rasio inspeksi kualitas pertama dan 100%.
|
Menara monopole
Menara tabung tunggal juga disebut menara monopole, adalah jenis yang umum digunakan, dengan penampilan cantik,
meliputi area kecil 9 hingga 18 meter persegi, hemat biaya, dan diadopsi oleh sebagian besar
konstruksi.Tubuh menara mengadopsi bagian yang lebih masuk akal, yang terhubung melalui kekuatan tinggi
baut.Ini memiliki karakteristik pemasangan yang mudah dan dapat beradaptasi dengan berbagai situs lapangan yang rumit.
Menara Guyed
Menara guyed memiliki penampilan baru, dan karakteristik terbesarnya diperkuat dengan menggunakan kawat baja pria.
Guyed tower merupakan salah satu jenis menara komunikasi umum yang ekonomis dan praktis.Lebih ringan dan
lebih murah dari yang lain.Sangat cocok untuk wilayah geografis yang luas.

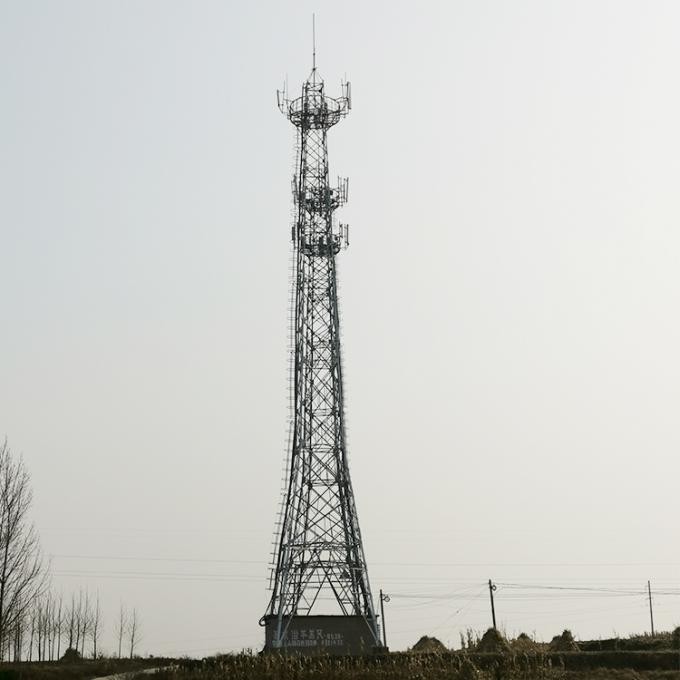

Menara Pendukung Mandiri
Menara mandiri biasanya adalah menara 3 kaki dari 4 kaki, dan bahannya adalah pipa baja atau baja sudut.Adapun
koneksi, menara tubular dihubungkan dengan flensa, dan menara baja sudut dihubungkan dengan mur dan baut.
Fitur:
1. Koefisien kecil beban angin, hambatan angin yang kuat.
2. Hemat sumber daya lahan, lokasi yang nyaman.
3. Transportasi dan pemasangan yang nyaman.
