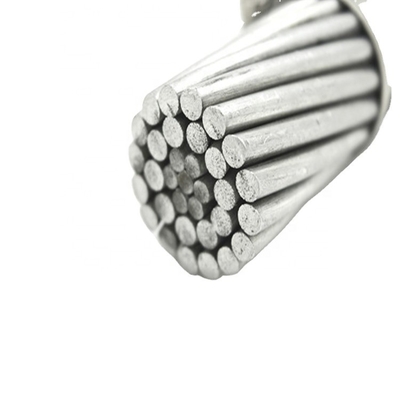

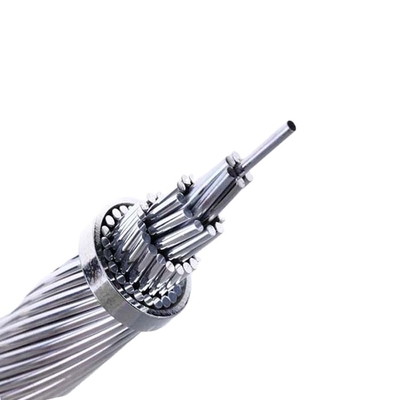

Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis

Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis

  • Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis
  • Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis
Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis
Detail produk:
Tempat asal: NINGBO, CINA
Nama merek: Suntech
Sertifikasi: ISO9001,CCC
Nomor model: ACSR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 2000m
Harga: Negotiation
Kemasan rincian: Kotak atau Wadah Kayu yang Diekspor
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000Ton/Bulan
Kontak
Detil Deskripsi produk
Nama: Baja Konduktor Aluminium ACSR Diperkuat Jenis: Telanjang
Aplikasi: Jalur Transmisi Bahan Isolasi: Tidak
Standar: Jaringan Negara, Pembangkit Listrik Bahan: Aluminium
Cahaya Tinggi:

Konduktor Aluminium ACSR Bare

,

Konduktor Overhead Bare Reinforced Steel

,

397

397.5 MCM Ibis ACSR Aluminium Konduktor Baja Diperkuat


Apa itu Kabel 397.5 Ibis ACSR?


Aluminium Conductors Steel Reinforced (ACSR), juga dikenal sebagai konduktor aluminium Bare, adalah salah satu konduktor yang paling banyak digunakan untuk transmisi.397.5 MCM Ibis ACSR Cable terdiri dari satu atau lebih lapisan kabel aluminium yang diuntai di atas inti baja berkekuatan tinggi yang dapat berupa satu atau beberapa helai tergantung pada kebutuhan.Ada berbagai kombinasi untaian Al dan kabel baja yang memberikan fleksibilitas untuk mendapatkan daya dukung arus yang sesuai dan kekuatan mekanik untuk aplikasi tersebut.


Apa spesifikasi dari 397.5 MCM Ibis ACSR Cable?


Ukuran (AWG atau KCM): 397.5
Terdampar (AL/STL): 25/7
Diameter Inci: Aluminium: 0.1236
Diameter Inci: Baja: 0,0961
Diameter Inci: Inti Baja: 0.2882
Diameter Inci: Kabel OD: 0,783
Berat lb/1000FT: Aluminium: 374.7
Berat lb/1000FT: Baja: 171.9
Berat lb/1000FT: Total: 546.6
Konten%: Aluminium: 68,53
Konten%: Baja: 31,47
Tingkat Kekuatan Putus (lbs.): 16.300
OHMS/1000ft: DC pada 20ºC: 0,0428
OHMS/1000ft: AC pada 75ºC: 0,052
Kapasitas: 587 Amps


Apa aplikasi dari 397.5 Ibis ACSR Cable?


397.5 Kabel ACSR Ibis cocok untuk digunakan di semua bentang praktis pada tiang kayu, menara transmisi, dan struktur lainnya.Aplikasi berkisar dari saluran transmisi tegangan ekstra tinggi (EHV) yang panjang hingga bentang sub-layanan pada tegangan distribusi atau pemanfaatan di tempat pribadi.
Konduktor ACSR (aluminium konduktor baja diperkuat) memiliki catatan layanan yang panjang karena ekonomi, ketergantungan, dan rasio kekuatan terhadap berat.Gabungan bobot ringan dan konduktivitas aluminium yang tinggi dengan kekuatan inti baja memungkinkan tegangan yang lebih tinggi, lebih sedikit melorot, dan bentang yang lebih panjang daripada alternatif mana pun.


Apa standar dari 397.5 Ibis ACSR Cable?


ASTM B-230 Kawat aluminium, 1350-H19 untuk Keperluan Listrik
Konduktor aluminium ASTM B-231, terdampar konsentris
ASTM B-232 Aluminium konduktor, konsentris berbaring terdampar, dilapisi baja diperkuat (ACSR)
ASTM B-341 Kawat inti baja berlapis aluminium untuk konduktor aluminium, diperkuat baja (ACSR / AZ)
ASTM B-498 Kawat inti baja berlapis seng untuk konduktor aluminium, diperkuat baja (ACSR)


Konduktor ACSR Dalam Standar Kanada


Nama kode Luas Total Terdampar dan diameter Perkiraan diameter keseluruhan massa linier Nilai kekuatan tarik Resistansi DC Maksimum pada 20 /km Peringkat Terpotong
  Aluminium Baja Total Aluminium Baja Aluminium Baja Total.
  mm 2 mm 2 mm 2 mm mm mm kg/km kg/km kg/km daN   SEBUAH
gelatik 8.34 1.39 9.73 6/1.33 1/1.33 3.99 22.9 10.8 33.7 308 3.43035 63
Burung penyanyi 10.59 1.34 11.93 6/1.5 1/1.50 4,5 29 14 43 420 2,7139 67
Turki 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54 524 2.1586 78
Angsa 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85 832 1.3557 105
Swante 21.16 5.35 26,5 7/1.96 1/2.61 6.53 58 42 100 1053 1.3557 104
Angsa 26.69 4.45 31.14 6/2.38 1/2.38 7.14 73.3 34.6 107.9 1021 1.07124 126
Burung gereja 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 1270 0,8535 139
Terpisah 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 1611 0,8535 138
Robin 42.39 7.1 49.49 6/3.00 1/3.00 9 116 55 171 1585 0,6767 160
Gagak 53.48 8.9 62.38 6/3.37 1/3.37 10.11 147 69 216 1932 0,5364 183
Burung puyuh 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273 2362 0,4255 210
Merpati 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343 2941 0,3373 241
pinguin 107.23 17.87 125.1 6/4.77 1/4.77 14.31 294 139 433 3706 0.2675 276
sayap lilin 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431 3027 0.2133 319
Ayam hutan 135.16 22 157.16 26/2,57 7/2.00 16.28 374 172 546 5029 0,2143 323
Burung unta 152 24.71 176,71 26/2.73 7/2.12 17.28 421 193 614 5652 0.1906 346
Merlin 170,45 9.48 179,93 18/3.47 1/3.47 17.35 470 74 544 3823 0.1691 364
Linnet 170,45 27.81 198.26 26/2.89 7/2.25 18.31 472 217 689 6271 0.1699 371
oriole 170,45 39.81 210.26 30/2.69 7/2.69 18.83 473 311 784 7745 0.1704 372
chickadee 201.42 11. 16 212,58 18/3.77 1/3.77 18.85 555 87 642 4399 0.1431 403
Brant 201.42 26.13 227,55 24/3.27 7/2.18 19.61 558 204 762 6469 0.1438 405
Ibis 201.42 32.77 234.19 26/3.14 7/2.44 19.88 558 256 814 7211 0.1438 403
Lark 201.42 46.97 248.39 30/2.92 7/2,92 20.44 560 367 927 8869 0.1442 410
burung pelikan 241.68 13.42 255.1 18/4.12 1/4.14 20.7 666 105 771 5216 0,1193 449
Berkedip 241.68 31.29 272,97 24/3.58 7/2.39 21.49 670 245 915 7666 0.1199 454
Elang 241.68 39.42 281.1 26/3.44 7/2.67 21.79 670 308 978 8665 0.1199 455
Induk ayam 241.68 56.39 298.07 30/3.20 7/3.20 22.4 671 441 1112 10534 0.1201 457
Osprey 282 15.68 297.68 18/4.47 1/4.47 22.35 777 122 899 6088 0.1022 492
Parkit 282 36.58 318,58 24/3.87 7/2.58 23.22 781 286 1067 8822 0.1027 492
Merpati 282 45,94 327.94 26/3.72 7/2.89 23.55 781 359 1140 10103 0.1027 499
Burung rajawali 282 65.81 347.81 30/3.46 7/3.46 24.21 783 515 1298 13392 0.103 500
Merak 306,58 39.74 346,32 24/4.03 7/2.69 24.2 849 311 1160 9588 0,0945 522
Orang gemuk 306,58 49.94 356,52 26/3.87 7/3.01 24.51 850 390 1240 10841 0,0945 523
Bebek kayu 306,58 71,55 378.13 30/3.16 7/3.61 25.25 851 560 1411 12884 0,0947 523
Teal 306,58 69.87 376.45 30/3.61 19/2.16 25.24 851 548 1399 13359 0,0947 527
burung rajawali 322.26 17.9 340.16 18/4.78 1/4.78 23.88 889 139 1028 6956 0,08945 530
Benteng 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 10083 0,08989 537
Grosbeak 322.26 52.45 374.71 26/3.97 7/3.09 25.15 893 409 1302 11180 0,08989 538
skuter 322.26 75.22 394.48 30/3.70 7/3.70 25.88 895 589 1484 13544 0,09011 541
Kuntul 322.26 73.55 395.81 30/3.70 19/2.22 25.9 894 576 1470 14055 0,09011 542
Cepat 322.26 8.96 331.22 36/3.38 1/3.38 23.62 888 70 958 6052 0,08945 542
Flamingo 337.74 43.81 381,55 24/4.23 7/2.82 25.4 936 342 1278 10566 0,08577 552
gannet 337.74 55.03 392.77 26/4.07 7/3.16 25.76 936 429 1365 11733 0,08577 618
Jangkungan 362.58 46.97 409.55 24/4.39 7/2,92 26.31 1005 367 1372 11335 0,07989 577
burung jalak 362.58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 12591 0,07989 578
Sayap merah 362.58 82.58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 15394 0,08009 581
Tiga barang 402.84 27.87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 9737 0,07191 610
kondor 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 12445 0,07911 614
Gila 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1522 12394 0,07191 614
Itik jantan 402.84 65.51 468.45 26/4.44 7/3.45 28.11 1116 518 1628 13992 0,07191 614
Orang bodoh 402.84 11.16 414 36/3.77 1/3.77 26.41 1110 88 1198 7485 0,07156 614
Mallard 402.84 91,87 484.71 30/4.14 19/2.48 28.96 1119 719 1838 17118 0,07208 618
Memerah 456,06 31.54 487.6 45/3.59 7/2.40 28.73 1263 247 1510 10931 0,06351 656
Kenari 456,06 59.1 515.16 54/3.28 7/3.28 29.52 1263 461 1724 14095 0,06351 660
Rel 483.42 33.42 516,84 45/3.70 7/2.47 29.61 1339 262 1601 11585 0,05992 679
burung kucing 483.42 13.42 496. 84 36/4.14 1/4.14 28.95 1333 105 1438 8766 0,05962 679
Kardinal 483.42 62.65 546. 07 54/3.38 7/3.38 30.42 1339 490 1829 14936 0,05992 681
Ortolan 523,68 36.19 559. 87 45/3.85 7/2.57 30.81 1451 283 1734 12310 0,05331 712
Tanager 523,68 14.51 538.19 36/4.30 1/4.30 30.12 1443 113 1556 9493 0,05504 710
Curlew 523,68 67.87 591,55 54/3.52 7/3.52 31.68 1451 530 1981 16180 0,05531 715
bluejay 563.93 39.03 602,96 45/4.00 7/2.66 31.98 1563 385 1868 13263 0,05136 743
burung pipit. 563.93 71,55 635.48 54/3.65 19/2.19 32.85 1570 580 2130 17441 0,05161 746
Bendera 604.26 41.55 645.81 48/4.14 7/2.76 33.12 1674 327 2001 14179 0,04793 772
Kerikil 604.26 76.58 680.84 54/3.77 19/2.27 33.97 1682 600 2282 18678 0,04817 773
Sejenis burung 644.51 44.52 689.03 45/4.27 7/2.85 34.17 1785 349 2134 15148 0,04494 802
Pegar 644.51 81.63 726.19 54/3.90 19/2.34 35.1 1795 638 2433 400 0,04516 807
Skylark 644.51 17.87 662.38 36/4.78 1/4.78 33.42 1777 140 1917 11585 0,04472 810
Timba 684,84 47.1 731,94 45/4.40 7/2,92 35.16 1898 368 2266 16070 0,0423 831
Martin 684,84 88.71 771,55 54/4.02 19/2.41 36.17 1906 679 2585 20605 0,0425 835
bobolink 725.1 50.32 775,42 45/4.53 7/3.02 36.24 2009 393 2402 17071 0,03994 859
cerek 725.1 91,87 816,97 54/4.14 19/2.48 37.24 2019 719 2738 21824 0,04013 862
Nuthatch 765,35 52.9 818.25 45/4.65 7/3.10 37.2 2120 414 2534 17789 0,03784 886
Burung beo 765,35 96.84 862.19 54/4.25 19/2.55 38.25 2131 759 2890 23020 0,03802 890
Sayap 805.68 55.48 861.16 45/4.77 7/3.18 38.16 2232 435 2667 18702 0,03595 911
Elang 805.68 102.1 907.81 54/4.36 19/2.62 39.26 2243 799 3042 24255 0,03613 917
Chukar 902,7 73,51 902,72 84/3.70 19/2.22 40.7 2511 575 3086 22685 0,03245 975
Burung biru 1092 88.8 1092.28 84/4.07 19/2.44 44,76 3036 697 3733 26830 0,02681 1180
Kiwi 1100 47,5 1099.2 72/4.41 7/2,94 44.07 3057 370 3427 22160 0,02684 1180
Penebah 1170.8 65.15 1170.8 76/4.43 19/2.09 45.9 3256 511 3767 25300 0,02478 1200
Menggerutu 40.52 14.13 54,65 8/2,54 1/4.24 9.32 112 110 222 2360 0,7115 155
Burung laut 51.61 30.06 81,67 12/2.34 7/2.34 11.71 143 235 378 4715 0,5613 187
kecil 56.13 32.77 88.9 12/2.44 7/2.44 12.22 156 256 412 5125 0,5161 197
tanduk kaki 68.19 39.81 108 12/2.69 7/2.69 13.46 189 311 500 6170 0.4248 221
Guinea 80.58 46.97 127.55 12/2,92 7/2,92 14.63 223 367 590 7255 0,3595 244
titik-titik 89.48 52.19 141.67 12/3.08 7/3.08 15.42 248 409 657 7850 0.3237 260
Dorking 96.71 56.39 153.1 12/3.20 7/3.20 16.03 268 441 709 8480 0.2995 272
brahma 102,97 91,87 194.84 16/2.86 19/2.48 18.14 285 722 1007 12880 0.2813 288
auk 102.84 92.32 195.2 8/4.05 7/2.25 14.83 282,7 217.3 500 8740 0.2789 276
Cochin 107.1 62.45 169,55 12/3.37 7/3.37 16.84 297 488 765 9390 0.2705 287


Baja Konduktor Aluminium Tipe Telanjang Diperkuat 397,5 MCM Ibis 0
