Tempat asal: | NINGBO, CINA |
Nama merek: | Suntech Power |
Sertifikasi: | ISO9001,CCC |
Nomor model: | ACSR |
Kuantitas min Order: | 3000m |
---|---|
Harga: | Get the newest price |
Kemasan rincian: | Drum kayu besi |
Waktu pengiriman: | 10-15 hari kerja |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 3000TON/BULAN |
Nama: | Kabel Daya Listrik Tegangan Rendah | Inti: | Multi-inti |
---|---|---|---|
Aplikasi: | transmisi dan distribusi overhead | Bahan: | Konduktor baja aluminium |
Penggunaan: | Untai Baja Tarik Tinggi | Standar: | BS IEC ASTM DIN |
Cahaya Tinggi: | Aluminium Konduktor Paduan Diperkuat Konduktor,Kabel Konduktor Telanjang Transmisi Listrik,Konduktor ACAR Strand Baja |

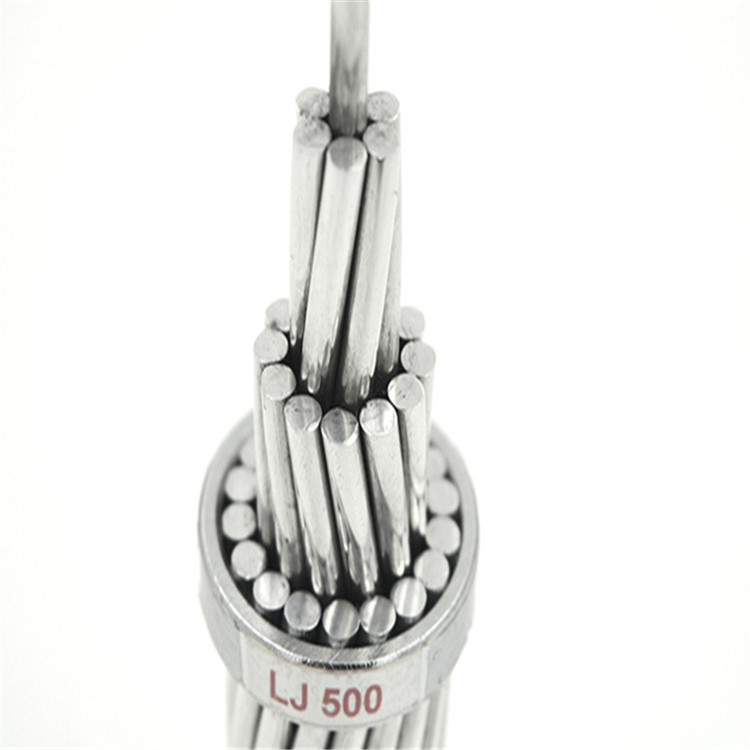

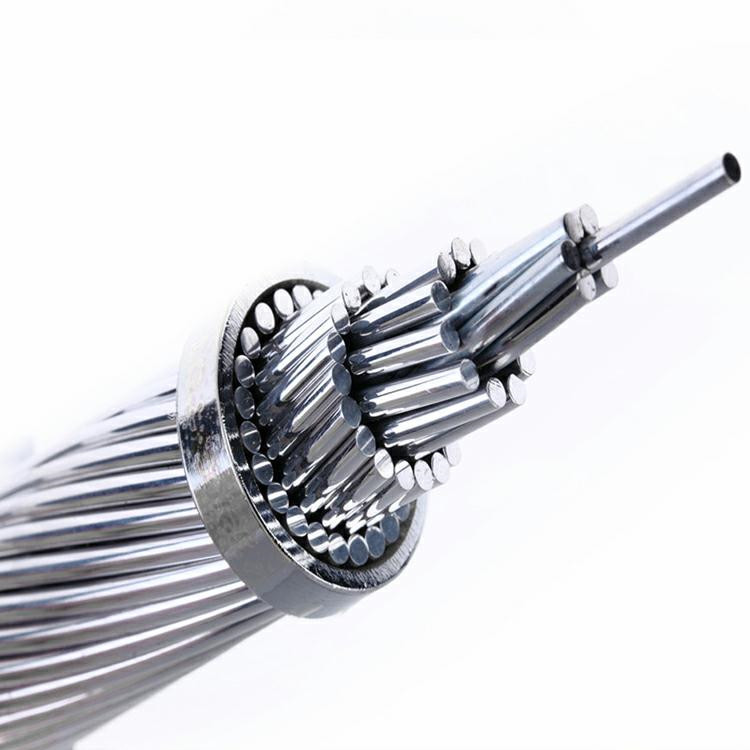

Aluminium Conductor Alloy Reinforced ACAR kabel transmisi listrik konduktor
1. Deskripsi Produk
Aluminium Conductor Alloy Reinforced (ACAR) dibentuk oleh kabel Aluminium 1350 yang terdampar secara konsentris pada inti paduan Aluminium -Magnesium -Silicon (AlMgSi) kekuatan tinggi.Jumlah kabel paduan Aluminium1350 & AlMgSi tergantung pada desain kabel.Meskipun desain umum terdiri dari inti untai untai paduan AlMgSi, dalam konstruksi kabel tertentu, kabel untaian paduan AlMgSi dapat didistribusikan berlapis-lapis di seluruh untaian Aluminium 1350.
ACAR memiliki sifat mekanik dan listrik yang lebih baik dibandingkan dengan ACSR, AAC atau AAAC yang setara.Keseimbangan yang sangat baik antara sifat mekanik dan elektrik membuat ACAR menjadi pilihan terbaik dimana ampacity, kekuatan dan bobot yang ringan menjadi pertimbangan utama dari desain garis.Konduktor ini banyak digunakan dalam transmisi overhead dan jalur distribusi.
Midal dapat memproduksi & memasok ACAR pada gulungan kayu/baja yang tidak dapat dikembalikan atau gulungan baja yang dapat dikembalikan.
Karakteristik Teknis ACSR Berdasarkan Standar BS 215
Nama kode | Nominalaluminiumdaerah | Terdampar dan kawat diameter | Luas penampangaluminium | Luas penampang total | kira-kiradiameter keseluruhan | kira-kiramassa | Dihitung resistansi DC pada 20HaiC | Beban putus yang dihitung | |
Al | Baja | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | ohm/km | kn | ||
KELINCI | 50 | 6/3.35 | 1/3.35 | 52.88 | 61.7 | 10.05 | 214 | 0,5426 | 18.35 |
ANJING | 100 | 6/4.72 | 7/1.57 | 105 | 118.5 | 14.15 | 394 | 0,2733 | 32,7 |
SERIGALA | 150 | 30/2.59 | 7/2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
DIGO | 150 | 18/3.35 | 1/3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
LYNX | 175 | 30/2.79 | 7/2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
ZEBRA | 400 | 54/3.18 | 7/3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0,0674 | 131.9 |
Karakteristik Teknis ACSR Berdasarkan Standar ASTM B 232
Nama kode |
Nominal AWG/MCM |
Terdampar dan diameter kawat | Luas penampang aluminium | Luas penampang total | kira-kiradiameter keseluruhan | kira-kiramassa | Dihitung resistansi DC pada 20HaiC | Beban putus yang dihitung | |
Al | Baja | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | /km | kn | |||
Turki | 6 | 6/1.68 | 1/1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
Angsa | 4 | 6/2.12 | 1/2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
Burung gereja | 2 | 6/2.67 | 1/2.67 | 33.61 | 39.22 | 8.01 | 136 | 0,8535 | 12,7 |
Robin | 1 | 6/3.0 | 1/3.0 | 42.39 | 49.49 | 9.0 | 171 | 0,6767 | 15.85 |
Gagak | 1/0 | 6/3.37 | 1/3.37 | 53.48 | 62.38 | 10.11 | 216 | 0,5364 | 19.32 |
Burung puyuh | 2/0 | 6/3.78 | 1/3.78 | 67.42 | 78.65 | 11.34 | 273 | 0,4255 | 23.62 |
2.Aplikasi
Konduktor ACSR, AAC, AAAC, ASCSR & ACAR banyak digunakan di saluran transmisi daya dengan berbagai level tegangan.Karena mereka memiliki karakteristik yang baik seperti struktur sederhana, pemasangan dan perawatan yang mudah, biaya rendah untuk saluran, kapasitas transmisi besar dan juga cocok untuk meletakkan di seberang sungai dan lembah dll saluran udara.
3.Standar
ACAR yang diproduksi oleh Midal memenuhi atau melampaui persyaratan semua standar internasional seperti ASTM, AS, BS, CSA, DIN, IEC, NFC, SS -dll
4.Karakteristik
KEMASAN & PENGIRIMAN
Paket yang berbeda untuk pelanggan memilih!
Pengemasan ekspor kabel listrik kami dibuat khusus untuk memastikan kualitas produk tidak terpengaruh selama transportasi.Kabel listrik kami menggunakan roda kabel listrik untuk pengepakan, tdiaroda bisa semua baja, rangka baja dan kayu difumigasi, atau kotak kayu difumigasi.Kami menggunakan kemasan yang berbeda untuk panjang kabel yang berbeda, untuk memastikan tidak akan ada masalah selama pengiriman produk.
1. Jika diameter roda lebih panjang dari 2 meter, kami menggunakan semua roda baja untuk mengemas produk
2. Jika diameter roda antara 1,4 meter hingga 1,8 meter, kami menggunakan rangka baja dan difumigasi kayu untuk mengemas produk.
3. Jika diameter roda kurang dari 1,4 meter, kami akan menggunakan roda kayu yang difumigasi untuk mengemas produk
4. Untuk pengepakan kabel listrik dan sejumlah kecil kabel, kami akan menggunakan kotak kayu yang difumigasi untuk berkemas.
