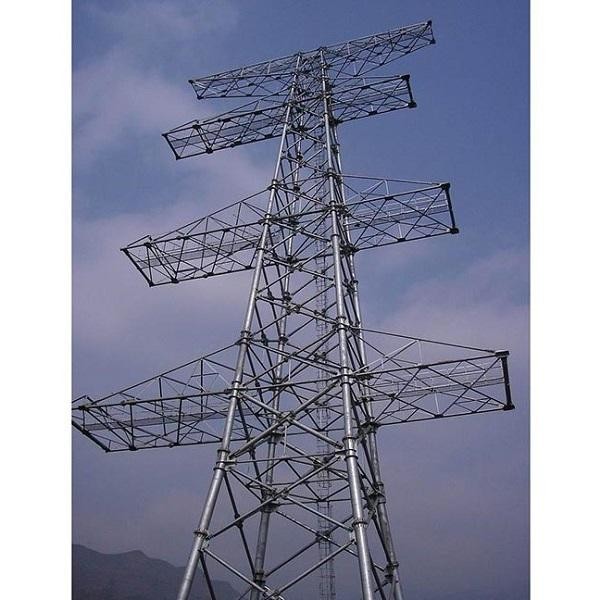

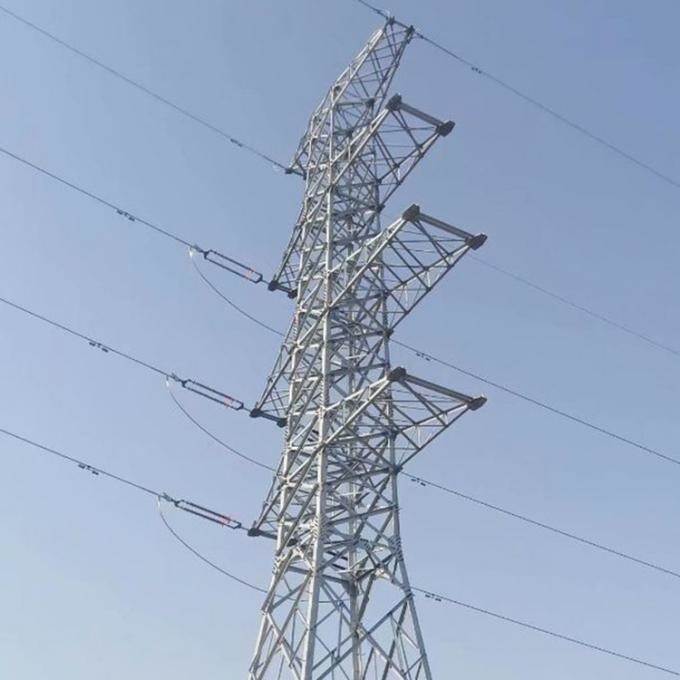

Menara Baja Sudut Saluran Transmisi Listrik Galvanis Listrik
Tegangan: Peralatan transmisi daya / saluran transmisi listrik Sudut Menara besi menara tabung baja
Kelas tegangan: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Proses produksi
Berikut adalah proses fabrikasi untuk menara transmisi kami;namun, kedua belah pihak harus mendiskusikan semua gambar dan mengkonfirmasi semua gambar kerja, spesifikasi teknis, dan standar mana yang harus dipenuhi.Sebelum produksi massal, kami harus menerima semua gambar toko dan dokumen teknis yang telah disetujui dan ditandatangani dari klien kami.
Menara tabung baja adalah produk unggulan tradisional dari pabrik kami.Terutama sistem pemrosesan flensa multi-stasiun yang dikembangkan sendiri telah secara signifikan meningkatkan presisi toleransi geometrik untuk setiap benda kerja.Berkat proses seperti itu, menara tabung baja penyeberangan besar Huangpu setinggi 190 m dinilai sebagai proyek berkualitas nasional.Pabrik kami dilengkapi dengan peralatan canggih seperti mesin bending 2400-ton, mesin pemotong garis, mesin las jahitan, dan mesin pemotong plasma CNC.Dengan peralatan tersebut, mampu menghasilkan tabung dengan diameter sama dan tabung berbentuk kerucut dalam bentuk poligon dan bulat.Mesin las jahitan CNC dapat mewujudkan pencetakan satu kali pengelasan jahitan untuk tabung baja dan jalur pengelasan dapat mencapai pencetakan ukuran ganda melalui pengelasan tunggal.Pabrik kami telah sangat ditegaskan untuk kapasitas produksi dan kualitas produk.
Anggota menara tubular baja menahan tekanan angin rendah, kekakuan lentur penampang besar, struktur sederhana, dan transmisi gaya yang jelas, yang dapat memberikan permainan penuh pada kinerja bantalan material.Di satu sisi, dapat mengurangi berat menara dan mengurangi kekuatan pondasi;di sisi lain, dapat membantu untuk meningkatkan ekstrem.Kemampuan untuk menahan bencana alam dalam kondisi tertentu.Ketika persyaratan perhitungan kekuatan dan stabilitas terpenuhi, penggunaan menara pipa baja dengan koefisien bentuk badan tekanan angin yang relatif kecil dapat secara signifikan mengurangi beban angin pada badan menara.
Kami adalah produsen Menara Cina terkemuka yang memiliki pengalaman 22 tahun, menawarkan semua jenis produk menara dan aksesori terkait, melakukan pemasangan dan pemeliharaan, dan telah mengekspor lebih dari 80 negara selama beberapa dekade.
Kami juga memiliki banyak pengalaman untuk desain menara berdasarkan standar Internasional dan menawarkan solusi hemat biaya rendah untuk klien kami di seluruh dunia.
Selamat datang untuk mengunjungi website kami.Ningbo Suntech Power Machinery Co, Ltd.adalah salah satu produsen profesional menara saluran transmisi terbesar di Cina Timur.Perusahaan ini menyediakan berbagai struktur baja galvanis, alat dan peralatan Merangkai khusus dalam 500kV dan di bawah garis menara listrik, struktur gardu induk, menara komunikasi, struktur kereta api listrik, blok merangkai, penjepit clong, tiang gin, gulungan kabel, tensioner penarik hidrolik, dll.
Spesifikasi:
| Produk |
Menara Struktur Gardu Induk |
| Tinggi |
5m hingga 30m atau kebutuhan pelanggan tinggi lainnya |
| Cocok untuk |
Menara Baja Transmisi Distribusi Tenaga Listrik |
| Membentuk |
Conoid, Multi-pyramidal, Columniform, poligonal atau kerucut |
| Bahan |
Biasanya Q345B/A572, kekuatan luluh minimum>=345n/mm2 |
| Q235B/A36, kekuatan luluh minimum>=235n/mm2 |
| Serta kumparan canai panas dari Q460, ASTM573 GR65, GR50, SS400, SS490, hingga ST52 |
| Kekuatan |
2.5KN, 5KN, 8KN, 10KN, 12KN |
| Torlance dari dimensi |
-0.02 |
| Perakitan optik perlengkapan pencahayaan |
IP 65 |
| Kelas pelindung tahan kejut listrik |
Kelas I |
| Kinerja anti-korosi casing |
Kelas II |
| Suasana kerja perlengkapan pencahayaan |
-40 C~+45 C |
| Pengobatan permukaan |
Hot dip galvanized Mengikuti ASTM A 123, kekuatan poliester warna atau standar lain yang dibutuhkan klien |
| Gabungan Polandia |
Mode sisipkan, mode flensa bagian dalam, mode sambungan tatap muka |
| Desain tiang |
Terhadap gempa kelas 8 |
| Kecepatan angin |
160km/jam |
| Kekuatan luluh minimum |
335mpa |
| Kekuatan tarik pamungkas minimum |
400mpa |
| Kekuatan tarik pamungkas maksimum |
620mpa |
| Standar |
ISO9001 |
| Panjang per bagian |
Dalam 14m setelah terbentuk tanpa sambungan slip |
| Pengelasan |
Kami telah lulus pengujian cacat. Pengelasan ganda internal dan eksternal membuat pengelasan indah dalam bentuk |
| Standar Pengelasan : AWS ( American Welding Society ) D 1.1 |
| Ketebalan |
1mm hingga 30mm |
| Proses produksi |
Uji bahan baku → Pemotongan → Pencetakan atau pembengkokan → Pengelasan (memanjang) → Verifikasi dimensi → Pengelasan flensa → Pengeboran lubang → Kalibrasi → Deburr → Galvanisasi atau pelapisan bubuk, pengecatan → Kalibrasi ulang → Benang → Paket |
| Paket |
Tiang kami sebagai penutup biasa dengan Mat atau bale jerami di bagian atas dan bawah, bagaimanapun juga dapat diikuti oleh klien yang dibutuhkan, masing-masing 40HC atau OT dapat memuat berapa banyak gambar yang akan dihitung berdasarkan spesifikasi dan data sebenarnya klien. |
| Gaya |
Ukuran dan gaya bervariasi sesuai permintaan pelanggan |
Aplikasi:
Di Cina, profil pipa baja juga telah digunakan di menara sirkuit ganda 500kV dan menara empat lintasan pada menara yang sama, menunjukkan kinerja dan manfaatnya yang baik.Struktur menara pipa baja telah dikembangkan dengan baik sesuai dengan tingkat tegangan yang berbeda karena kekakuan penampang yang luar biasa, karakteristik gaya penampang yang baik, gaya sederhana, dan penampilan yang indah.Terutama pada struktur bentang besar dan struktur menara jaringan listrik perkotaan.
