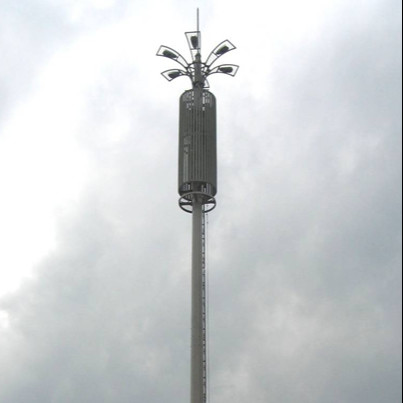

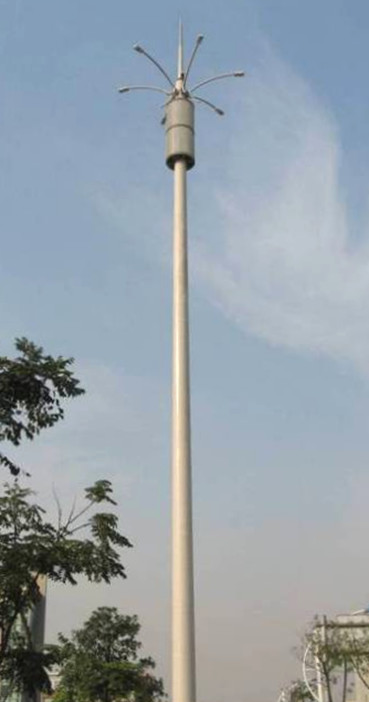

Menara Monopole Galvanis Baja Telekomunikasi 0-80 Meter
Grup Tenaga Suntechadalah salah satu perusahaan Procurement, Engineering & Contracting Group terbesar di China.Perusahaan dan pabrik cabang grup kami telah bergerak di bidang tenaga listrik lebih dari 26 tahun.
Menara komunikasi terdiri dari badan menara, platform, penangkal petir, tangga, dukungan antena dan komponen baja lainnya, dan dengan perawatan anti-korosi galvanis panas, terutama untuk gelombang mikro, gelombang ultrashort, transmisi dan transmisi sinyal jaringan nirkabel.
Dibundel oleh Galvanized strapping untuk 30m Baja Galvanis Tiang Komunikasi Tiang Tunggal Tiang Radio Telepon Seluler Menara Monopole Tas wadah untuk Baut Sambungan.
Menara Telekomunikasi- Deskripsi barang dan parameter utama
| Tidak. |
Keterangan |
Spesifikasi Rinci dan Parameter desain utama |
| 1 |
Kode Desain |
ANSI/TIA222G, Standar Eropa dan lainnya |
| 2 |
Pemuatan Desain |
1. Area pemuatan antena sesuai yang ditentukan oleh Klien di seluruh dunia.
2. Kecepatan angin sesuai permintaan klien.
3. Defleksi & Twist Angle, kategori Eksposur, kategori Topografi sesuai yang ditentukan oleh klien.
|
| 4 |
Klasifikasi Struktur |
II |
| 5 |
Galvanisasi hot-dip |
ISO 1461 2009, ASTM A123 |
| 6 |
Kualitas baja |
1. Baja struktural paduan rendah kekuatan tinggi: Q420B yang setara dengan ASTM Gr60
2. Baja struktural paduan rendah kekuatan tinggi: Q345B yang setara dengan ASTM Gr50 atau S355JR
3. Baja Struktural Karbon: Q235B yang setara dengan ASTM A36 atau S235JR
|
| 7 |
Baut dan Mur |
Terutama baut ISO 898 grade 6.8 dan 8.8 |
| 8 |
Dasar |
50KPa, 100KPa, 150KPa daya dukung tanah terutama. |
| 9 |
Tipe Menara |
1. Menara Sudut 3 Kaki yang Didukung Sendiri
2. Menara Tubular 3 Kaki yang Didukung Sendiri
3. 4 Kaki Menara Sudut yang didukung sendiri
4. 4 Kaki Menara Tubular yang didukung sendiri
5. Guyed Mast
6. Menara Monopole
7. Menara Kamuflase: Pohon Palem, Pohon Pinus, Kelapa, dan pohon lainnya
8. Menara RDS: Situs/Menara Penyebaran Cepat
9. Menara Atap
10. Tiang Pintar
|
| 10 |
Jaminan |
1. Struktur menara: 10 tahun
2. Menara kamuflase
Sebuah.Bark: 10 tahun
B.Cabang dan daun: 3 tahun
|
| 11 |
Periode Pengembalian |
50 tahun |
| 12 |
Aksesoris |
1. Kit cat (standar ICAO): Cat Akrilik Antikorosi Berbasis Air yang meliputi Primer, Oranye Internasional/Merah dan Putih Gading
2. Lampu Penerbangan: Cahaya Ganda 48V / 220V dan Cahaya Tunggal & Cahaya Surya
3. Sistem Petir: Penangkal petir dengan konduktor bawah kabel tembaga 70mm2 G / Y atau pita datar tembaga 25x3mm dengan klem, dan busbar baja berlapis tembaga atau sesuai yang ditentukan oleh klien.
4. Sistem Pembumian: Batang Pembumian dengan kabel untai baja berlapis tembaga dan lugs dll. Atau sesuai yang ditentukan oleh Klien.
5. ACDB sesuai yang ditentukan oleh klien
6. Pagar: Pagar palisade dan pagar kawat dengan kawat berduri dan gerbang.
7. Sistem penahan jatuh: Sistem penahan jatuh sertifikat GB dan CE.
8. Kabel Serat Optik: sesuai yang ditentukan oleh klien
9. Generator: sesuai yang ditentukan oleh klien
10. Kanopi dan Kandang Generator: sesuai yang ditentukan oleh klien
|
Rincian Cepat:
1. Kode Desain Baja Struktur TIA/EIA-222-G/F
2. GradeMild SteelBaja Tarik Tinggi GB/T 700: Q235B, Q235C, Q235DGB/T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Kecepatan Angin Desain Hingga 250 km/jam
4. Defleksi yang diijinkan 0,5 ~ 1,0 derajat kecepatan operasional
5. Kekuatan tegangan (Mpa) 360~510470~630
6. Kekuatan luluh (t≤16mm) (Mpa) 355235
7. Perpanjangan (%) 2024
8. Kekuatan benturan KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)--- Q345C(S355J0)27(-20°C)--- Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. Baut & Mur Grade 4.8, 6.8, 8.8
10. Standar untuk sifat mekanik
10.1 Baut ISO 898-1
10.2 Kacang ISO 898-2
10.3 Mesin Cuci ISO 6507-1
11. Standar untuk Dimensi
11.1 Baut DIN7990, DIN931, DIN933;
11.2 Kacang ISO4032, ISO4034;
11.3 Mesin Cuci DIN7989, DIN127B, ISO7091
12. Metode Pengelasan Pengelasan Busur Terlindung CO2 & Pengelasan Busur Terendam (SAW)
