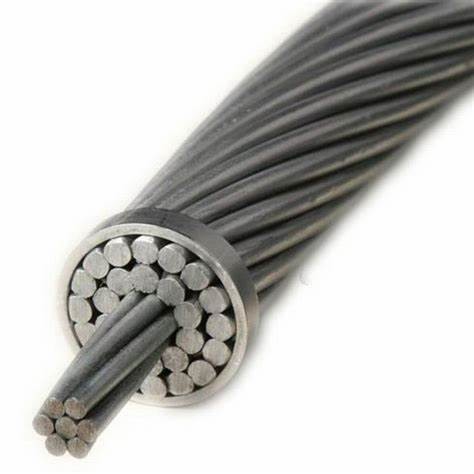

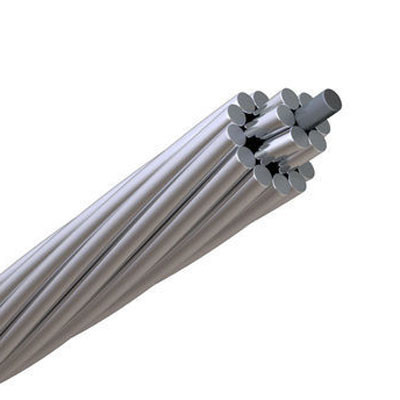

556,5 MCM Dove ACSR Aluminium Konduktor Baja Diperkuat
Apa itu Kabel ACSR Dove 556.5?
Aluminium Conductors Steel Reinforced (ACSR), juga dikenal sebagai konduktor aluminium Bare, adalah salah satu konduktor yang paling banyak digunakan untuk transmisi.556.5 MCM Dove ACSR Cable terdiri dari satu atau lebih lapisan kabel aluminium yang diuntai di atas inti baja berkekuatan tinggi yang dapat berupa satu atau beberapa helai tergantung pada kebutuhan.Ada berbagai kombinasi untaian Al dan kabel baja yang memberikan fleksibilitas untuk mendapatkan daya dukung arus yang sesuai dan kekuatan mekanik untuk aplikasi tersebut.
Apa spesifikasi Kabel ACSR Dove 556,5 MCM?
Ukuran (AWG atau MCM): 556,5
Terdampar (AL/STL): 26/7
Diameter Inci: Aluminium: 0.1463
Diameter Inci: Baja: 0.1138
Diameter Inci: Inti Baja: 0.3414
Diameter Inci: Kabel OD: 0.927
Berat lb/1000FT: Aluminium: 525.0
Berat lb/1000FT: Baja: 241.0
Berat lb/1000FT: Total: 766.0
Konten%: Aluminium: 68,53
Konten%: Baja: 31,47
Tingkat Kekuatan Putus (lbs.): 22.500
OHMS/1000ft: DC pada 20ºC: 0,0306
OHMS/1000ft: AC pada 75ºC: 0,038
Kapasitas: 726 Amps
Apa aplikasi dari 556.5 Dove ACSR Cable?
556.5 Kabel ACSR Dove cocok untuk digunakan di semua bentang praktis pada tiang kayu, menara transmisi, dan struktur lainnya.Aplikasi berkisar dari saluran transmisi tegangan ekstra tinggi (EHV) yang panjang hingga bentang sub-layanan pada tegangan distribusi atau pemanfaatan di tempat pribadi.
Konduktor ACSR (aluminium konduktor baja diperkuat) memiliki catatan layanan yang panjang karena ekonomi, ketergantungan, dan rasio kekuatan terhadap berat.Gabungan bobot ringan dan konduktivitas aluminium yang tinggi dengan kekuatan inti baja memungkinkan tegangan yang lebih tinggi, lebih sedikit melorot, dan bentang yang lebih panjang daripada alternatif mana pun.
Apa standar dari 556.5 Dove ACSR Cable?
ASTM B-230 Kawat aluminium, 1350-H19 untuk Keperluan Listrik
Konduktor aluminium ASTM B-231, terdampar konsentris
ASTM B-232 Aluminium konduktor, konsentris berbaring terdampar, dilapisi baja diperkuat (ACSR)
ASTM B-341 Kawat inti baja berlapis aluminium untuk konduktor aluminium, diperkuat baja (ACSR / AZ)
ASTM B-498 Kawat inti baja berlapis seng untuk konduktor aluminium, diperkuat baja (ACSR)
Daftar Konduktor Tupai untuk Dipilih
| Nama kode |
konduktor tupai acsr |
| Luas aluminium nominal mm 2 |
20 |
| Struktur terdampar |
Al.Tidak. |
6 |
| Al.Dia. |
2.11 |
| No. |
1 |
| St. Dia |
2.11 |
| Luas penampang aluminium |
mm 2 |
20.94 |
| Luas penampang total |
mm 2 |
24.43 |
| Diameter keseluruhan |
mm |
6.33 |
| Total |
kg/km |
85 |
| Beban putus yang dihitung |
daN |
788 |
| Hitung hambatan DC pada 20 |
/km |
1.368 |
| Peringkat saat ini |
SEBUAH |
109 |
