Aplikasi:Saluran transmisi dan sistem Gardu Induk

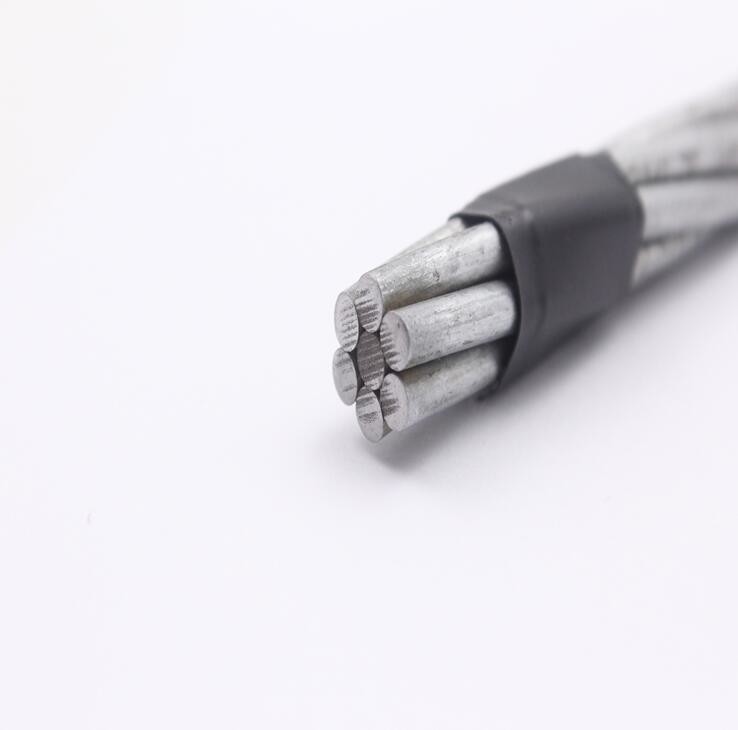

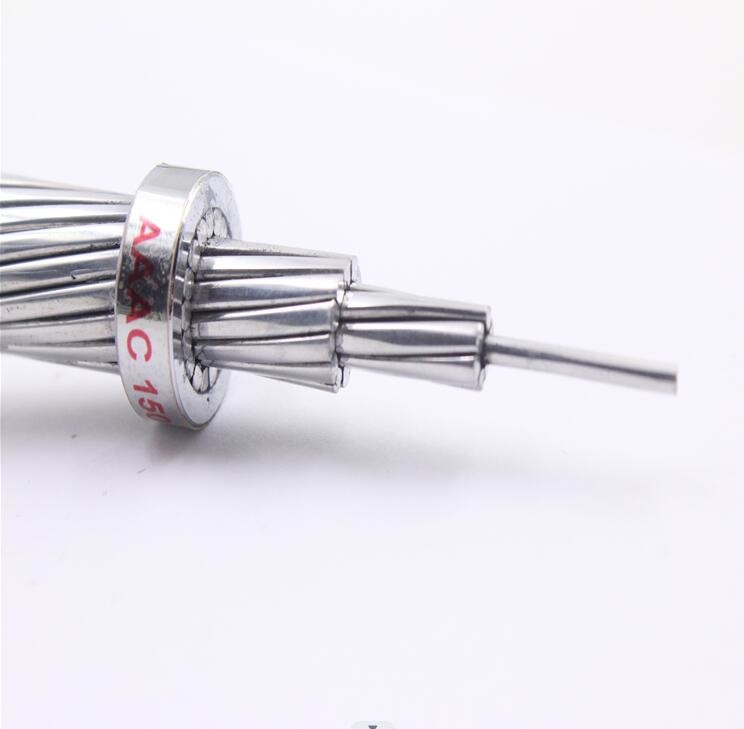

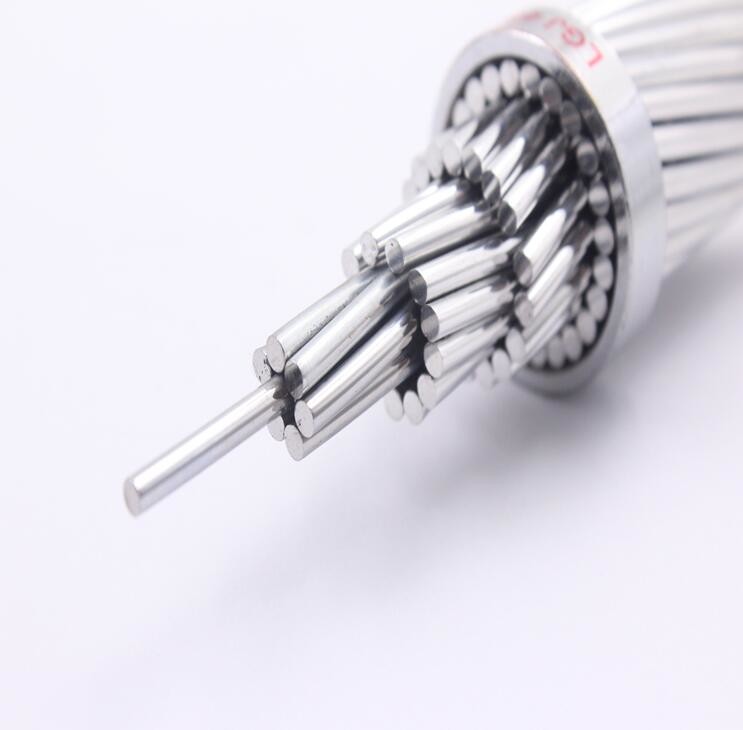

Konduktor Invar yang dibuat adalah sejenis konduktor overhead khusus yang terdampar dengan inti invar berlapis aluminium kekuatan tinggi dan kawat paduan aluminium tahan panas super.Ini mengambil keuntungan dari koefisien ekspansi linier rendah dari bahan invar untuk membuat "sag rendah" dan menggunakan paduan aluminium tahan panas untuk memiliki "kapasitas besar", memanfaatkan sepenuhnya saluran transmisi asli dan sumber daya menara dan menghemat ruang.Ini memiliki fitur penggandaan kapasitas dengan diameter yang sama dan sag yang sama, yang dapat memastikan transmisi daya pada musim puncak.
Tipe Konduktor:
- AAC-Semua Konduktor Aluminium
- AAAC -Semua Konduktor Paduan Aluminium
- ACSR- Aluminium Konduktor Baja Diperkuat
- ACSR/AW -Aluminium Konduktor Aluminium Clad Steel Diperkuat
- Paduan Konduktor Aluminium ACAR-Semua Diperkuat
- Baja Konduktor Paduan AACSR-Aluminium Diperkuat
- GSW-Zinc-Coated (Galvanized) Steel Overhead Ground Wire Strand
- Konduktor baja berlapis aluminium ACS
6201Karakteristik Teknis AAAC Berdasarkan ASTM B399
| Nama kode |
Daerah |
No./Diameter |
diameter keseluruhan |
kira-kiramassa |
Beban putus yang dihitung |
| Nominal |
Sebenarnya |
| MCM |
Mm2 |
NHAI./mm |
mm |
Kg/km |
kn |
| Arkon |
30.58 |
15.48 |
7/1.68 |
5.04 |
42,7 |
4.92 |
| Alton |
48.69 |
24.71 |
7/2.12 |
6.35 |
68 |
7.84 |
| Ames |
77.47 |
39.22 |
7/2.67 |
8.02 |
108 |
12.45 |
| Azusa |
123.3 |
62.38 |
7/3.37 |
10.11 |
172 |
18.97 |
| Anaheim |
155.4 |
78.65 |
7/3,78 |
11.35 |
217 |
23.93 |
| Amherst |
195.7 |
99.22 |
7/4.25 |
12.75 |
273 |
30.18 |
| Persekutuan |
246.9 |
125.1 |
7/4.77 |
14.31 |
345 |
38.05 |
| pantat |
312.8 |
158.6 |
19/3.26 |
16.3 |
437 |
48.76 |
| Kairo |
465.4 |
235.8 |
19/3.98 |
19.88 |
650 |
69.48 |
| Darien |
559,5 |
283.5 |
19/4.36 |
21.79 |
781 |
83,52 |
| Batu api |
740,8 |
375.3 |
37/3.59 |
25.16 |
1035 |
108.21 |
AAAC SEMUA KONDUKTOR PADUAN ALUMINIUM ASTM BA399
| Daerah |
No./Diameter |
diameter keseluruhan |
kira-kiramassa |
Beban putus yang dihitung |
Resistansi DC maks pada 20oC |
| Nominal |
Sebenarnya |
| AWG/MCM |
Mm2 |
NHAI./mm |
mm |
Kg/km |
kn |
Ohm/km |
| 6 |
13.3 |
7/1.55 |
4.67 |
37 |
4.22 |
2.5199 |
| 4 |
21.15 |
7/1.96 |
5.89 |
58 |
6.71 |
1.5824 |
| 2 |
33.63 |
7/2.47 |
7.42 |
93 |
10.68 |
0,9942 |
| 1/0 |
53.48 |
7/3.119 |
9.36 |
148 |
16.97 |
0,6256 |
| 2/0 |
67.42 |
7/3.5 |
10.51 |
186 |
20.52 |
0,4959 |
| 3/0 |
85.03 |
7/3,9 |
11.8 |
234 |
25.86 |
0.3936 |
| 4/0 |
107.23 |
7/4.4 |
13.26 |
296 |
32.63 |
0.3119 |
| 250 |
126,66 |
19/2.91 |
14.57 |
349 |
38.93 |
0.2642 |
| 300 |
152.1 |
19/3.19 |
16.97 |
419 |
46.77 |
0.2199 |
| 350 |
177,35 |
19/3.44 |
17.24 |
489 |
52.25 |
0.1887 |
| 400 |
202.71 |
19/3.68 |
18.43 |
559 |
59,74 |
0,1650 |
| 450 |
228 |
19/3,9 |
19.55 |
629 |
67.19 |
0.1467 |
| 500 |
253,35 |
19/4.12 |
20.6 |
698 |
74,64 |
0.1321 |
