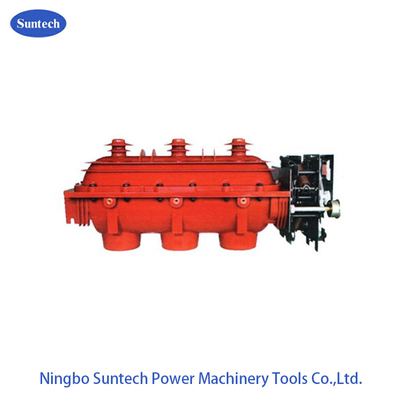

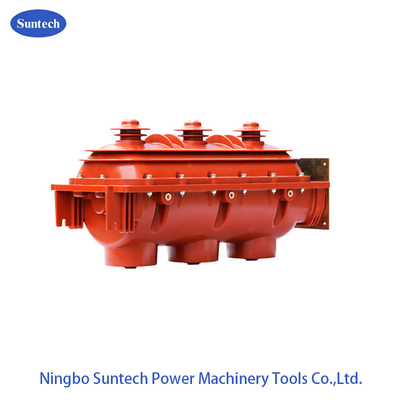

Indoor AC Tegangan Tinggi SF6 Gas Insulated Load Break Switch
Saklar pemutus beban AC tegangan tinggi dalam ruangan tipe FLN mengacu pada teknologi baru internasional dan mengembangkan peralatan switching sesuai dengan standar yang relevan dalam sistem tenaga listrik China.Indikator kinerjanya dalam kepatuhan penuh IEC420, 694,129 dan standar nasional GB3804-2004“3.6kV-0.5kV tegangan tinggi sakelar pemutus beban AC” GB1985-2004“saklar isolasi AC tegangan tinggi dan sakelar pembumian” GB/ T1 1022-1999“umum persyaratan teknis untuk switchgear tegangan tinggi dan standar peralatan kontrol". Ini adalah elemen switching utama RMU. Sakelar pemutus beban adalah switchgear tegangan menengah multifungsi clctin dari gerbang, sub-gerbang, pembumian. Dalam segel penuh dengan memperkuat struktur perumahan resin epoksi untuk diisi dengan gas SF6, 0,05MPa, dengan bagian minimum untuk mencapai tiga fungsi di atas, untuk memastikan kualitas produk, meningkatkan relabiliy, bebas perawatan. Dapat dijalankan dengan aman selama lebih dari 20 tahun dalam kondisi normal.
Fungsi dan Fitur Dasar
1. Sakelar pemutus beban mengadaptasi fraktur ganda, struktur kontak putar yang dapat digerakkan, dengan tiga jenis status operasi berikut: Penutupan, pembukaan, pembumian.
2. Menggunakan gas SF6 sebagai media pemadam dan isolasi busur, sirkuit utama disegel oleh rumah atas dan bawah yang menuangkan kendali epoksi, fungsi konduktif tidak terpengaruh oleh pengaruh eksternal.
3. Kinerja keselamatan yang baik.Jika lengkung internal terjadi, rumahan memiliki titik lemah struktur internal, itu akan bergegas untuk dibuka, dialiri oleh kabinet di atas busur pelepas rana merah terbuka aliran tekanan berlebih di luar kabinet, pastikan bahwa sakelar pemeriksaan keamanan kabinet.
4. Sakelar pemutus beban mengatur gerbang, pembukaan, sakelar pembumian tiga per satu, diisi dengan gas SF6 yang dienkapsulasi dalam rumah resin epoksi, interlock tiga posisi, struktur kompak, keamanan dan keandalan tinggi.
5. Ukuran kecil, ringan, bebas perawatan, mudah dan aman dioperasikan.
Dimensi keseluruhan
| Standar produk |
1. Koordinasi Isolasi GB311.1-1997 untuk Peralatan Transmisi dan Distribusi Tegangan Tinggi
2. GB3804-2004 Sakelar Arus Bolak-balik Tegangan Tinggi untuk Tegangan Terukur di atas 3.6kV dan kurang dari 40.5kV
3. GB/T 11022-1999 Spesifikasi Umum untuk Sswitchgear Tegangan Tinggi dan Standar Controlgear
4. DL/T593- 2006 Spesifikasi Umum untuk Tegangan Tinggi Switchgear dan Standar Controlgear
5. GB16926-2009 Kombinasi Swith-Fuse Arus Bolak-balik Tegangan Tinggi
6. GB/T 1985-2004 Pemutus Arus Alternatif Tegangan Tinggi dan Sakelar Pembumian
7. GB/T 15166 -94 Sekring Arus Bolak-balik Tegangan Tinggi
|
| Kondisi sekitar |
1. Ketinggian: di bawah 1000M.
2. Suhu sekitar: -25℃-+40℃.
3. Kelembaban relatif udara: bulanan≤90%, harian≤95%.
4. Amplitudo: ≤derajat 8.
5. Tidak ada api, ledakan, korosi kimia dan getaran parah di tempat kerja;
6. Tingkat kontaminasi: kelas II.
|
