Tiang Gin Pole Kisi-Kisi Berbentuk A yang Direkayasa untuk Pengangkatan Beban Berat
Fitur:
Tiang Gin Pole Kisi-Kisi Berbentuk A adalah sistem pengangkatan tugas berat yang direkayasa khusus untuk pendirian menara transmisi, pemeliharaan, dan pemasangan saluran tegangan tinggi. Desain bingkai-A yang khas memberikan stabilitas dan kapasitas penahan beban yang unggul dibandingkan dengan sistem tiang tunggal. Fitur utama meliputi:
Konstruksi Kekuatan Tinggi: Tersedia dalam baja galvanis atau aluminium ringan dengan lapisan tahan korosi

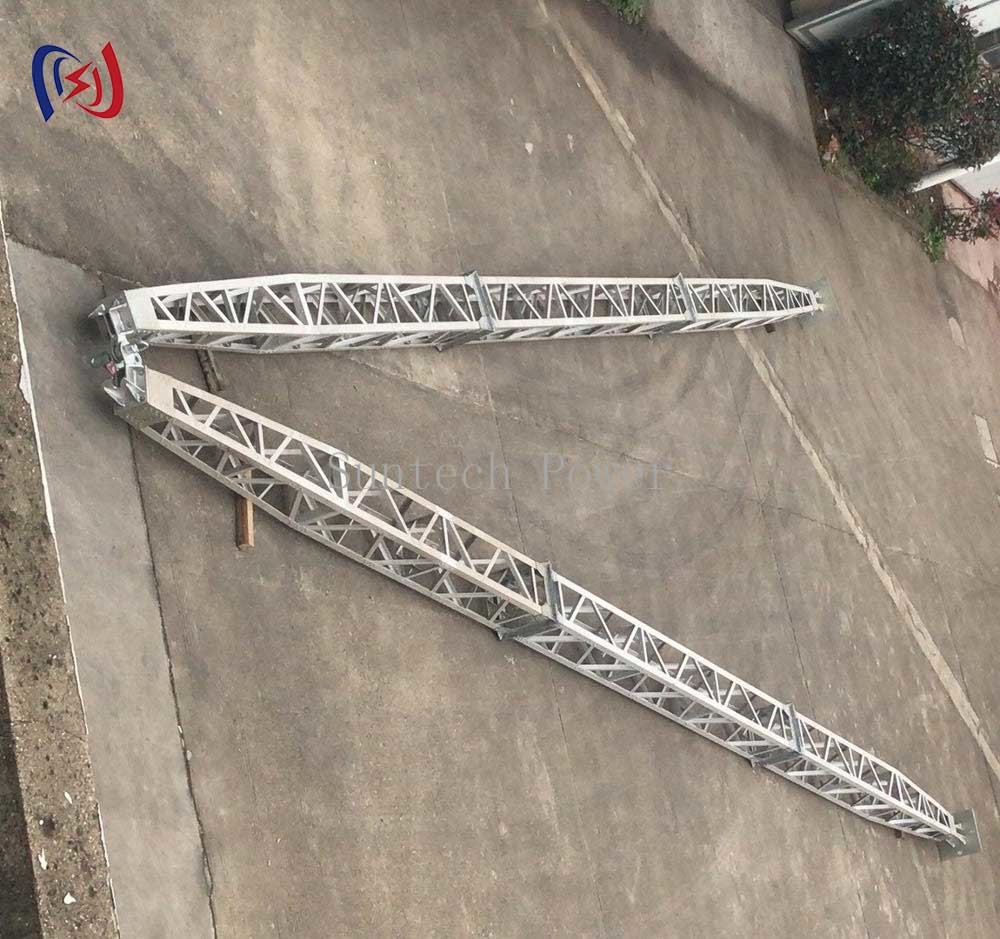

Desain Kisi-Kisi Modular: Bagian yang saling mengunci memungkinkan perakitan dan penyesuaian ketinggian yang cepat (biasanya 6m hingga 25m)

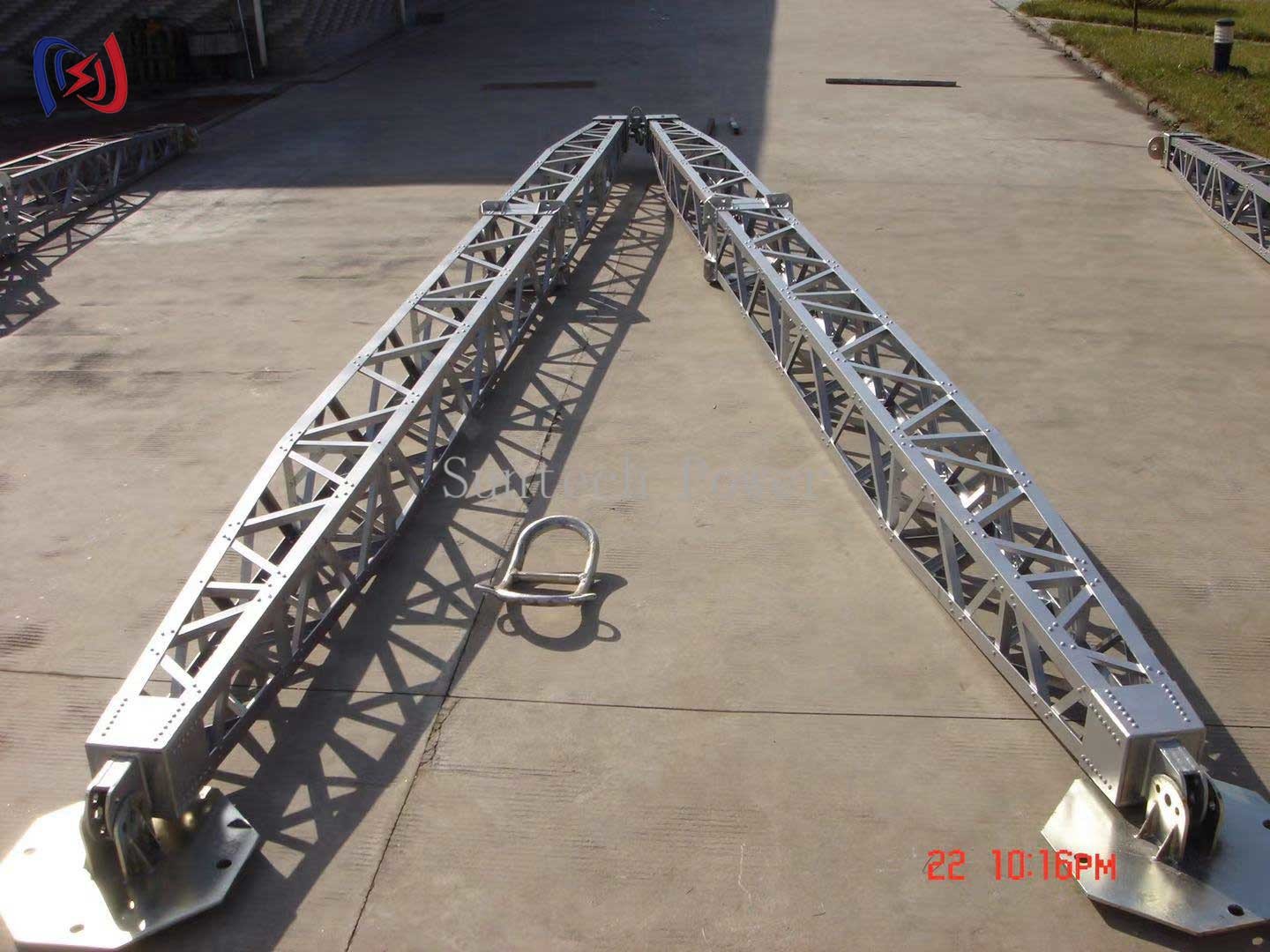

Stabilitas Basis Lebar: Konfigurasi bingkai-A mencegah terbalik selama pengangkatan berat
Titik Pemasangan Terintegrasi: Beberapa titik pemasangan untuk kontrol beban yang presisi
Mekanisme Penguncian Keselamatan: Sistem pawl otomatis mencegah pelepasan yang tidak disengaja
Aksesori Opsional: Termasuk sel beban, kit kawat guy, dan sistem rotasi
Prinsip Kerja:
Basis bingkai-A diamankan ke fondasi menara atau struktur pendukung
Kawat guy (bila digunakan) memberikan stabilitas lateral tambahan

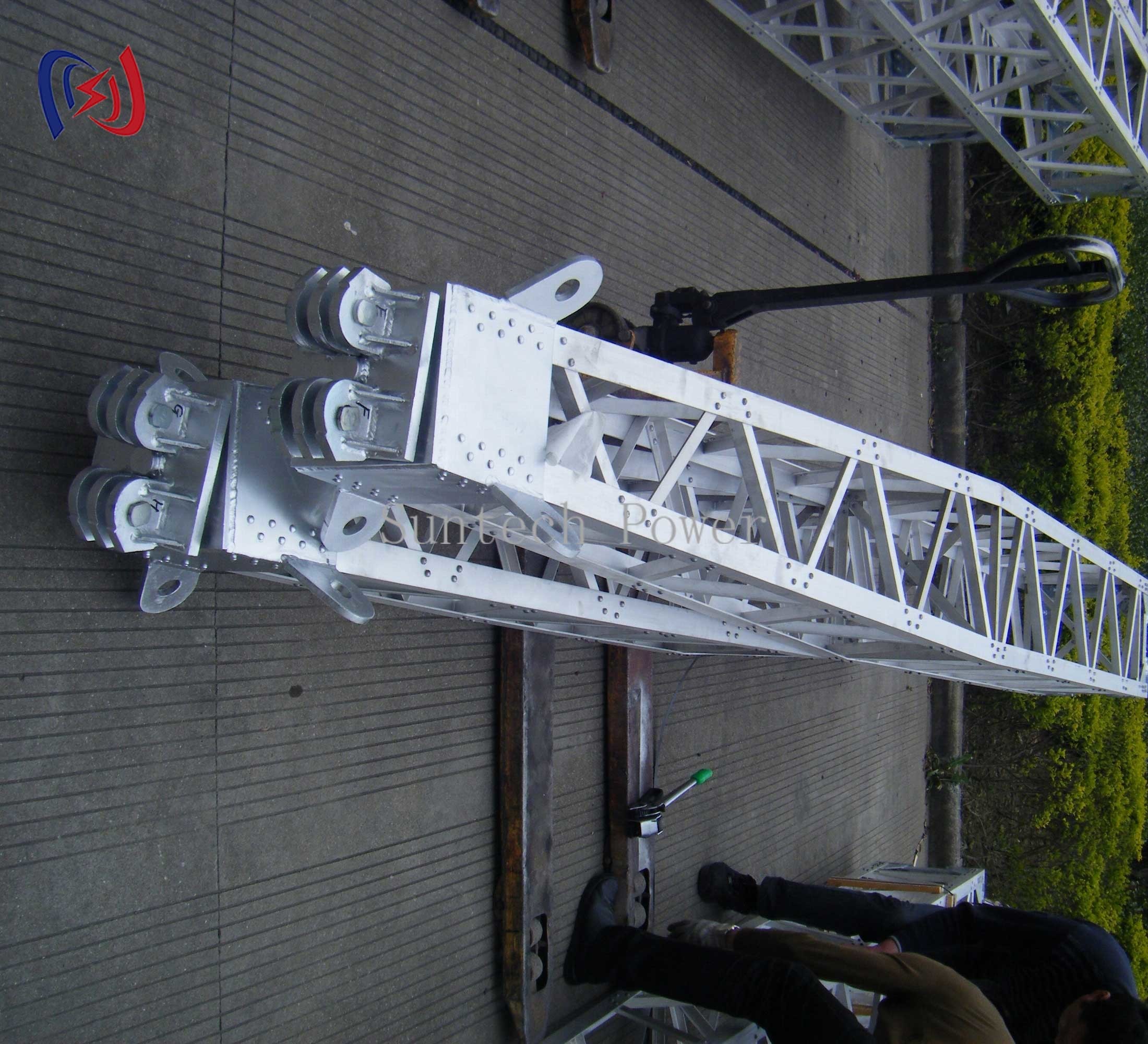

Mekanisme pengangkat (katrol rantai manual atau kerekan bertenaga) dipasang di puncak
Beban diangkat secara vertikal di antara dua kaki bingkai-A
Rol pemandu memastikan pengoperasian yang lancar dan mencegah ayunan beban
Aplikasi:
Pendirian menara transmisi dan pemasangan komponen
Operasi pemasangan konduktor tegangan tinggi
Pengangkatan dan penempatan peralatan gardu induk
Pemasangan antena menara sel
Proyek pemasangan kabel jembatan
Keuntungan:
✔ Stabilitas Unggul - Desain bingkai-A menahan beban samping dan gaya angin
✔ Kapasitas Beban Lebih Tinggi - Biasanya 1,5-2x kapasitas sistem tiang tunggal
✔ Kontrol Presisi - Sangat baik untuk menyelaraskan komponen menara berat
✔ Konfigurasi yang Dapat Disesuaikan - Desain modular sesuai dengan berbagai kebutuhan proyek
Layanan & Dukungan:
Perhitungan rekayasa khusus lokasi tersedia
Fabrikasi khusus untuk aplikasi khusus
Manual inspeksi dan pemeliharaan lengkap
Jelaskan:

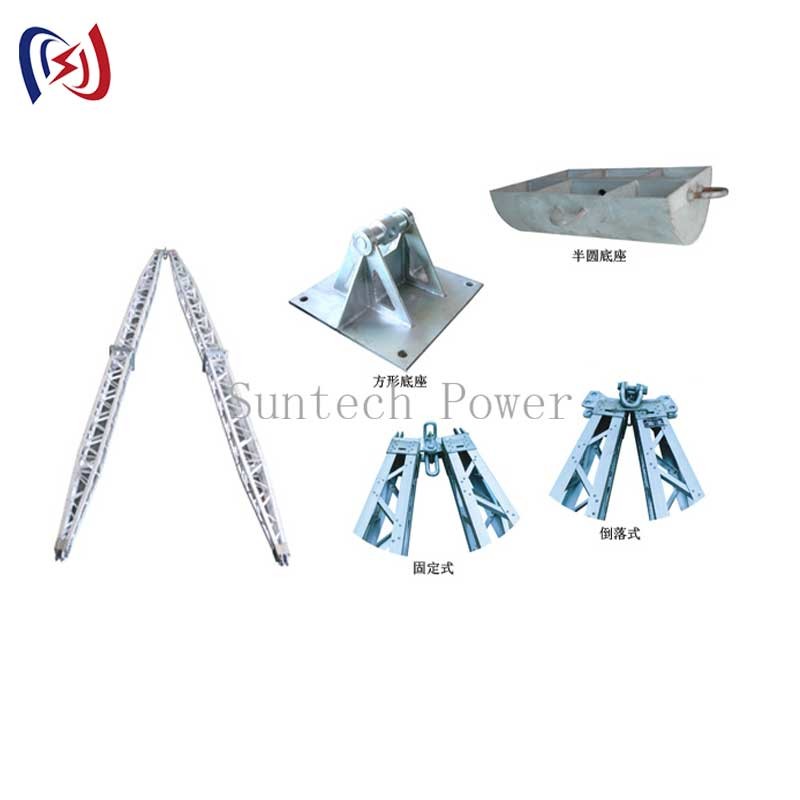

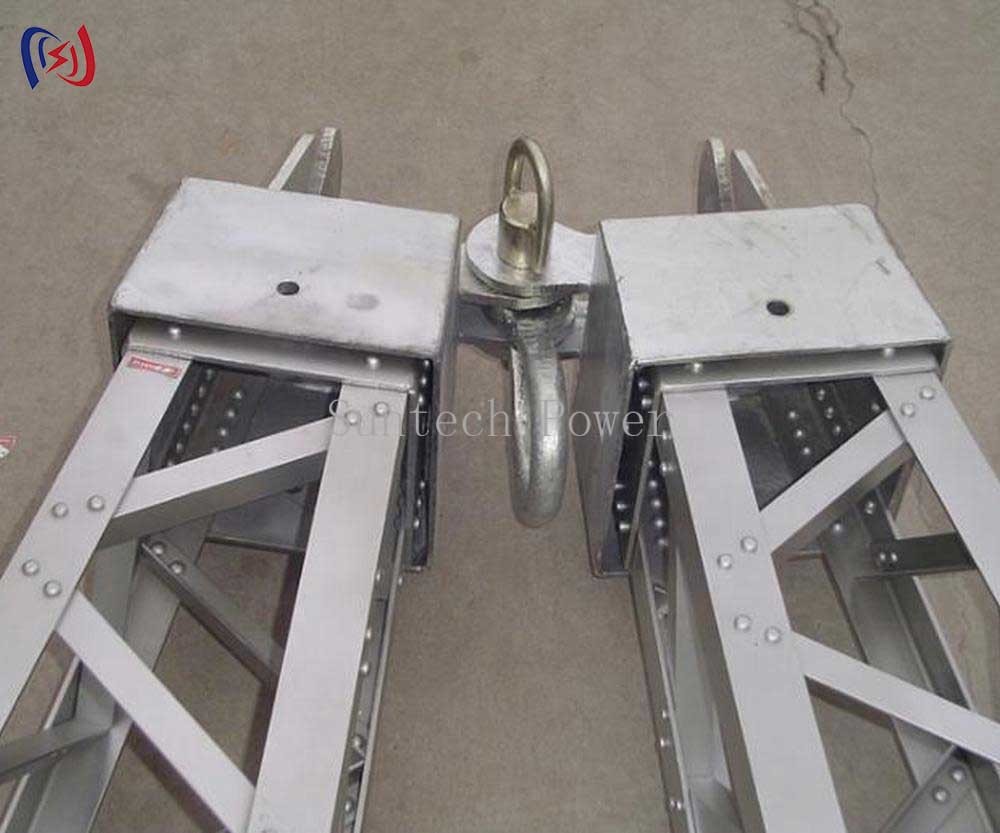

Bagian kepala Gin Poles terbalik, dan bagian dasar gin pole berbentuk setengah lingkaran atau persegi. Dan perlu diperhatikan saat memesan.
03361-03445 adalah bahan paduan aluminium. 03611-03615 adalah bahan baja mangan.
| Item No. |
Model |
Rentang (M) |
Bagian (MM) |
Ukuran bagian utama (MM) |
Ukuran aksesori (MM) |
Beban Vertikal (KN) |
Faktor Keamanan (K) |
Berat (KG/M) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171-96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100-75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420-145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
