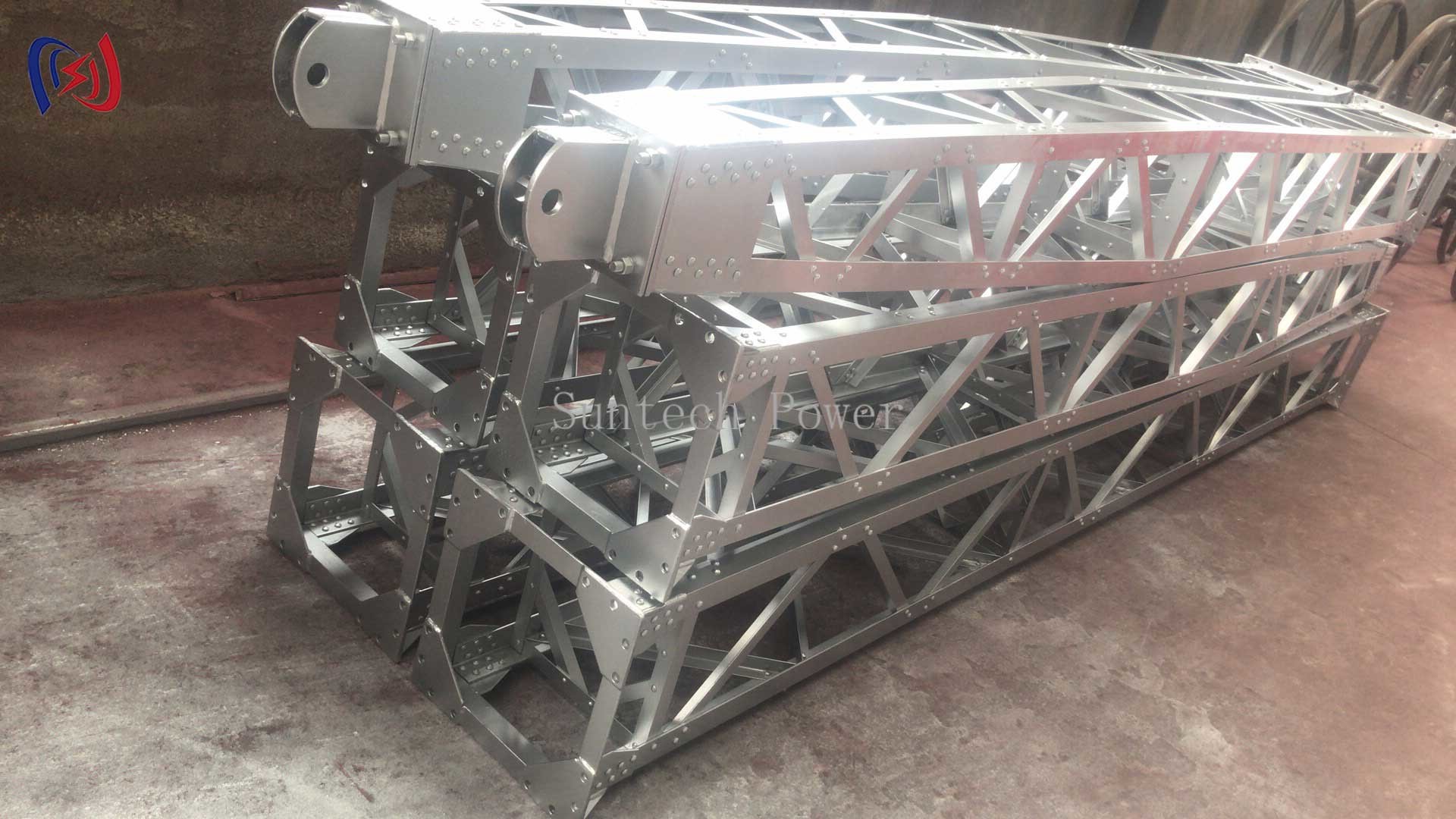

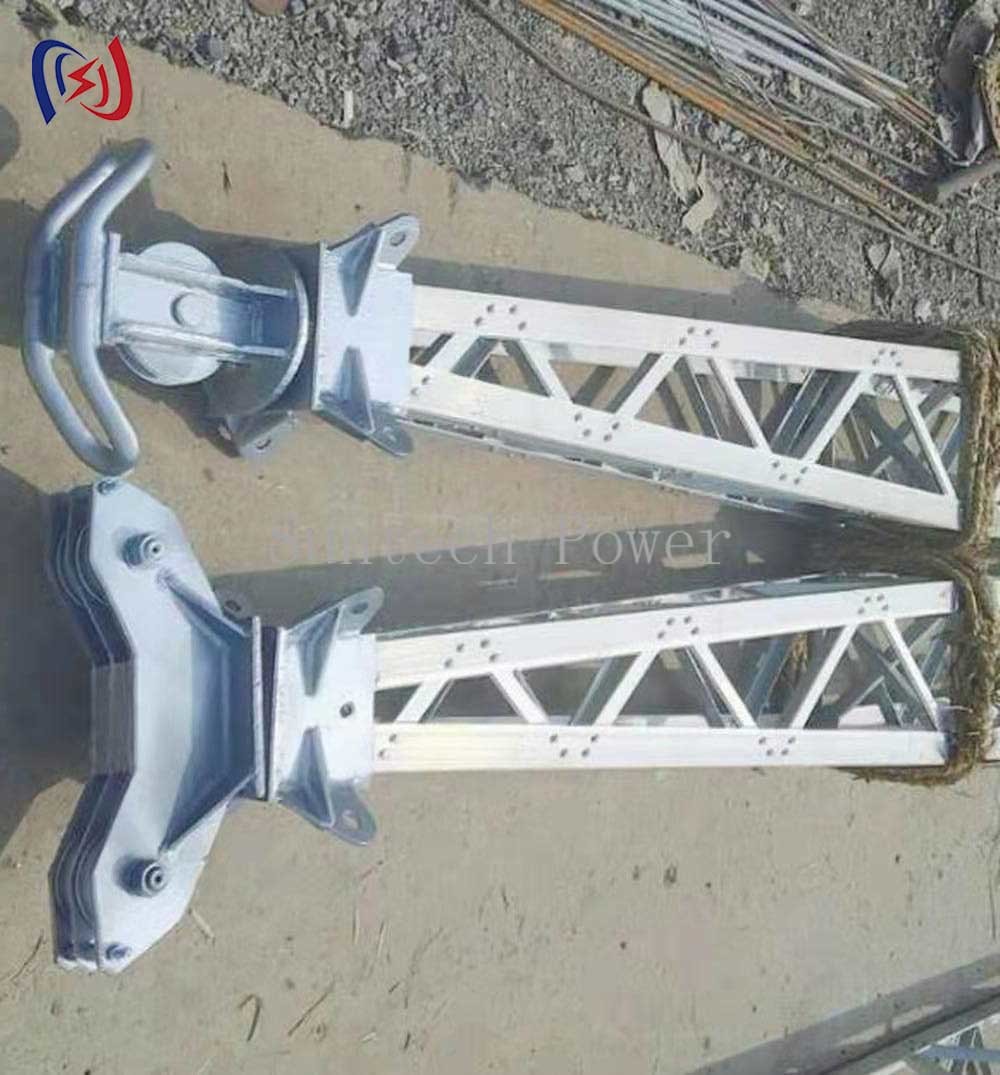

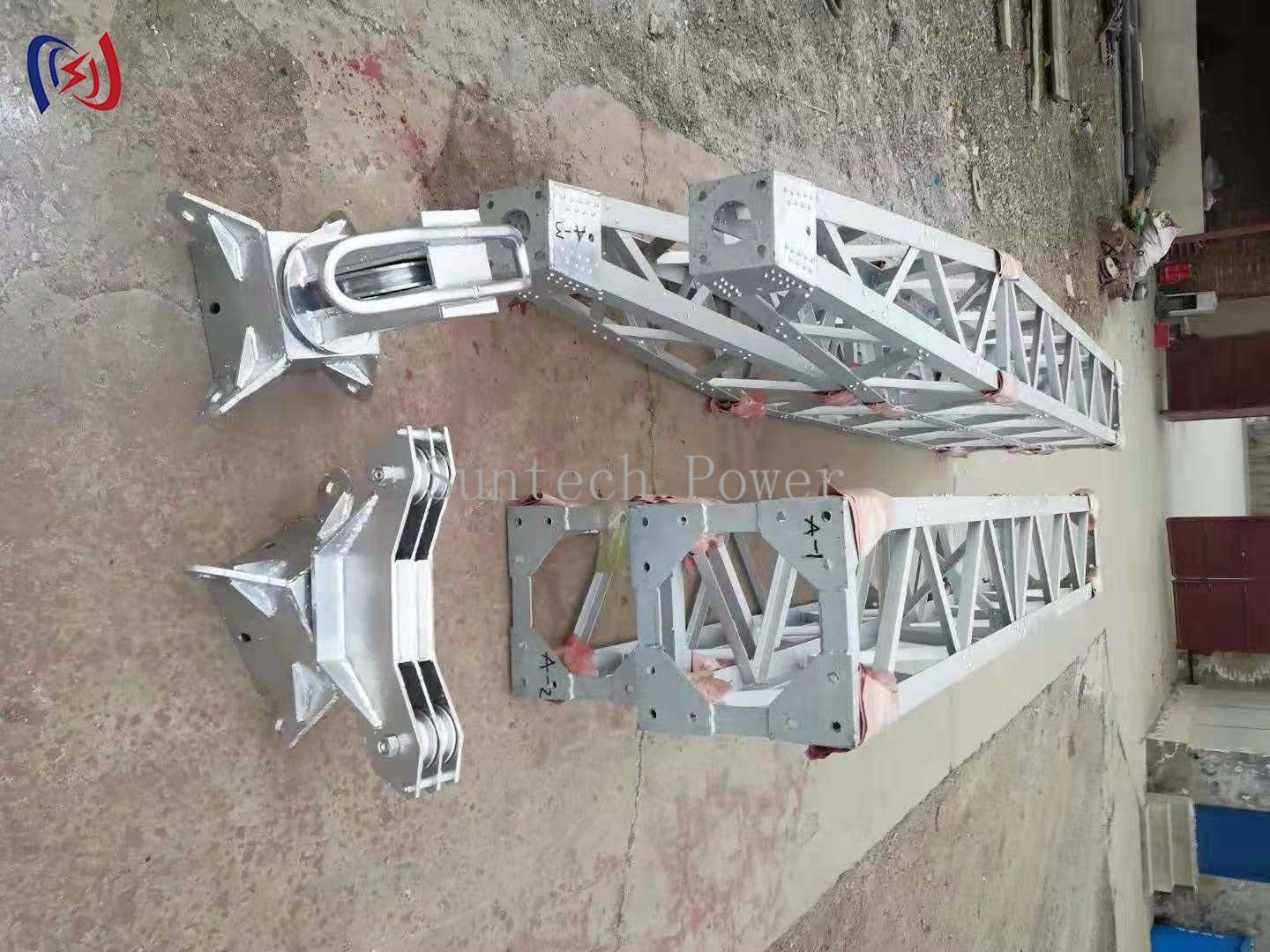

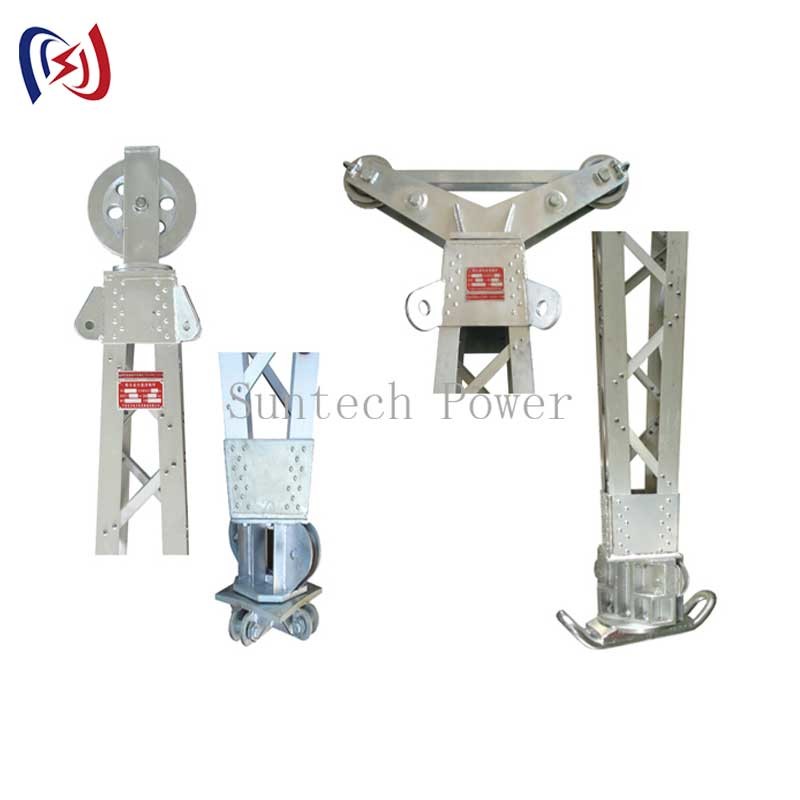

Tugas berat dalaman-tergantung kisi-kisi Gin Pole untuk konstruksi menara transmisi
Fitur:
Inner-Suspended Lattice Gin Pole adalah sistem angkat khusus yang dirancang untuk konstruksi dan pemeliharaan menara transmisi yang aman dan efisien.tersedia dalam baja galvanis atau aluminium ringan, memberikan kekuatan yang luar biasa sambil meminimalkan berat badan.
Panjang yang dapat disesuaikan (biasanya 5m sampai 20m) melalui bagian modular
Titik perlengkapan terintegrasi untuk pemasangan beban yang aman
Lapisan tahan korosi untuk penggunaan jangka panjang di luar ruangan
Komponen berkapasitas memenuhi standar keselamatan industri
Perangkat keras cepat untuk perakitan/pemisahan cepat
Sistem pemantauan beban opsional untuk peningkatan keselamatan
Prinsip Kerja:
Tulang gin ini berfungsi sebagai sistem suspensi internal dalam struktur menara:
tiang dijamin di dalam kerangka menara menggunakan kurung dirancang khusus
Mekanisme pengangkat (manual atau bertenaga) dipasang pada bagian atas
Beban diangkat secara vertikal melalui pusat struktur menara
Sistem panduan memastikan posisi yang tepat dari komponen menara
Aplikasi:
Pembangunan dan pemeliharaan menara transmisi
Proyek pemasangan jalur tegangan tinggi
Konstruksi menara sel dan penempatan antena
Pemasangan kabel jembatan
Pemeliharaan turbin angin
Keuntungan:
✔ Keamanan yang Ditingkatkan - Suspensi internal mengurangi bahaya berayun
✔ Efisiensi Ruang - Pekerjaan dalam jejak menara
✔ Penempatan presisi - Kontrol yang sangat baik untuk penyelarasan komponen
✔ Kemampuan beradaptasi - Desain modular sesuai dengan berbagai persyaratan proyek
✔ Ketahanan - Bahan tahan cuaca untuk umur panjang
Layanan & Dukungan:
Perhitungan beban rekayasa yang tersedia untuk proyek-proyek tertentu
Konfigurasi khusus untuk memenuhi persyaratan pekerjaan yang unik
Pedoman inspeksi yang komprehensif termasuk
Data Teknis
| Nomor item |
Model |
Jangkauan
(M)
|
Bagian (MM) |
Bagian utama
ukuran
(MM)
|
Aksesoris
ukuran
(MM)
|
Vertikal
Beban
(KN)
|
Keamanan
Faktor
(K)
|
Berat badan
(Kg/M)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115-294 |
2.5 |
75 |
