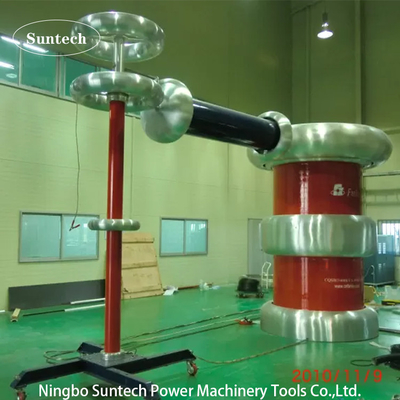

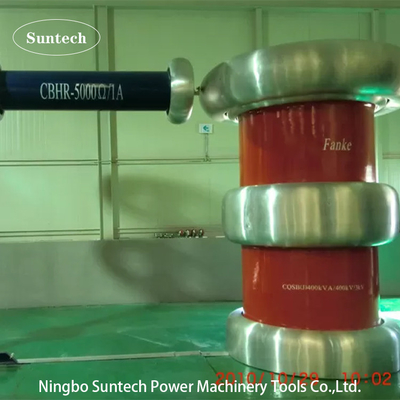

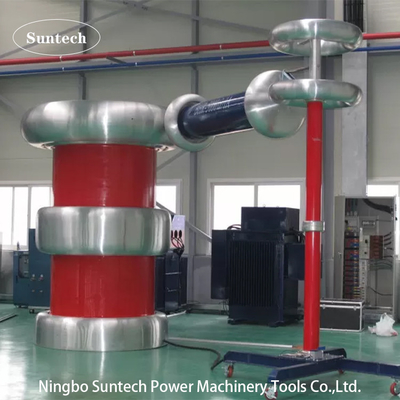

Sistem penguji tegangan tinggi gratis 600KV PD, peralatan pengukuran pelepasan parsial

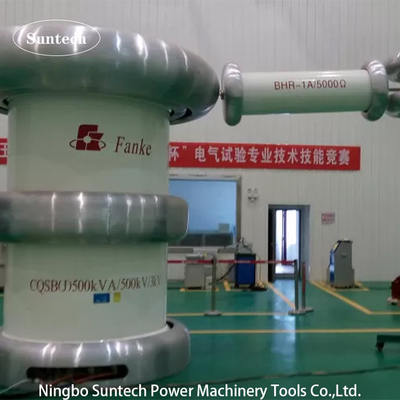

III. Gambar koneksi uji (Contoh: model CQSB-500KVA/500KV):

IV. Fitur Teknologi

1. Tes frekuensi daya murni pada 50Hz atau 60Hz, distorsi tegangan output (THD) sangat kecil.
2. Memenuhi persyaratan pengukuran pelepasan parsial yang rendah
3. Struktur modular untuk menghemat ruang di ruang uji
4. Impedansi rendah, berbagai aplikasi
5. Mudah dioperasikan dengan sistem pengukuran yang dikendalikan komputer
6. Sirkuit perlindungan lengkap untuk memastikan keselamatan personel dan peralatan
7. Komponen elektronik yang sensitif terhadap tegangan tinggi dan perlindungan transisi
8. Khususnya cocok untuk tes yang membutuhkan tegangan stabil bahkan jika beban berubah di bawah tegangan (tes corona, basah & polusi) atau ketika beban bersifat induktif (transformer tegangan induktif).

V. Data teknis umum:

1. Mode pengujian sistem: PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer
2. Model sistem: CQSB-300KVA/600KV
3. Sumber daya masukan: 380±10% ((single-phase),50Hz/60Hz
4. Kapasitas output nominal: 300kVA
5. Tegangan output nominal: 300KV,600KV
6. Tegangan uji maksimal: tidak lebih dari 600KV
7. Listrik output nominal: 0,5A
8. Rentang frekuensi: 50/60Hz
9. Output Resonansi bentuk gelombang tegangan: gelombang sinus murni
10. Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
11. Tingkat kebisingan: Tidak lebih dari 65dB
12. Konstruksi: terendam minyak dengan jenis silinder yang dirancang

VI. Komponen opsional lainnya

1. Filter kebisingan catu daya
2. Triple dan filter kelima
3. Reaktor kompensasi
4. Perangkat perlindungan elektronik cepat overvoltage
5. Kondensator standar SF6
6. Detektor pelepasan parsial

VII. Model Tipe Lainnya

1.Tipe transformer tunggal:

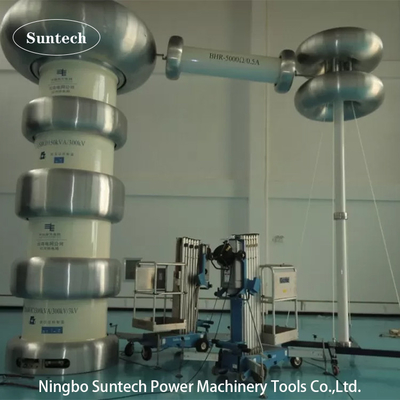

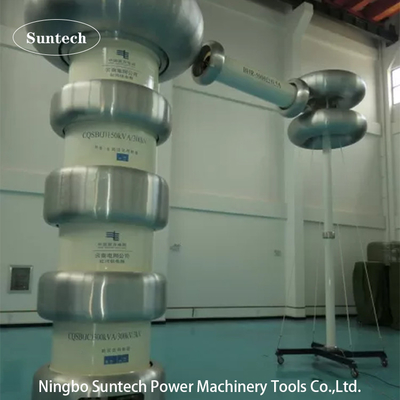

2.Transformator silinder yang dapat ditumpuk tipe:
