Full Automatic Integrated Transformer Test Bench, Sistem Uji Transformer Daya

Bangku Uji Terintegrasi Transformator Otomatis Penuh, Sistem Uji Komprehensif Transformator Daya

I. Deskripsi Produk dan Aplikasi

Sebelum dan sesudah pembuatan atau pemeliharaan transformator daya, diperlukan pemeriksaan kualitas rutin dan item pengujian.

Sistem Uji Komprehensif Transformator Daya dirancang dan digunakan untuk tujuan pengujian di atas.Sesuai dengan persyaratan item pengujian yang berbeda dari pesanan pelanggan, ia mengadopsi perangkat lunak yang komprehensif dan modular dengan komputer PLC dan mengintegrasikan pengukur arus tambahan, pengukur tegangan, dan pengukur daya menjadi bangku uji tipe satu tubuh, sangat meningkatkan efisiensi pengujian, penerapan, dan pengujian. ketepatan.Secara otomatis dapat membentuk dan menyimpan laporan pengujian, dan mencetak laporan melalui printer luar.

Sistem pengujian dapat menyelesaikan soal tes termasuk sebagai berikut:

1.1 Item tes utama di dalam sistem

• Uji karakteristik transformator tanpa beban;
• Uji karakteristik beban transformator;
• Uji ketahanan tegangan AC frekuensi daya;
• tiga frekuensi penggandaan yang diinduksi uji tegangan tahan;
• Uji harmonik transformator;
• Uji resistansi transformator DC;
• Rasio transformator, grup, uji kesalahan;
• Tes kenaikan suhu transformator.

1.2 Soal tes berbantuan di luar sistem

• Resistansi isolasi transformator, rasio penyerapan, uji indeks polarisasi;
• Sistem analisis minyak isolasi transformator;
• Uji rugi dielektrik transformator;
• Tes pelepasan sebagian;
• Pengujian suhu dan kelembaban lingkungan.

1.3Kemampuan penyesuaian untuk menguji transformator daya

• Kapasitas: 360000kVA ke bawah
• Tingkat tegangan: 500kV,330kV,220kV,110kV, 35kV/10kV, transformator daya tiga fasa tunggal
• Akurasi dan jangkauan uji unversal seperti tabel berikut

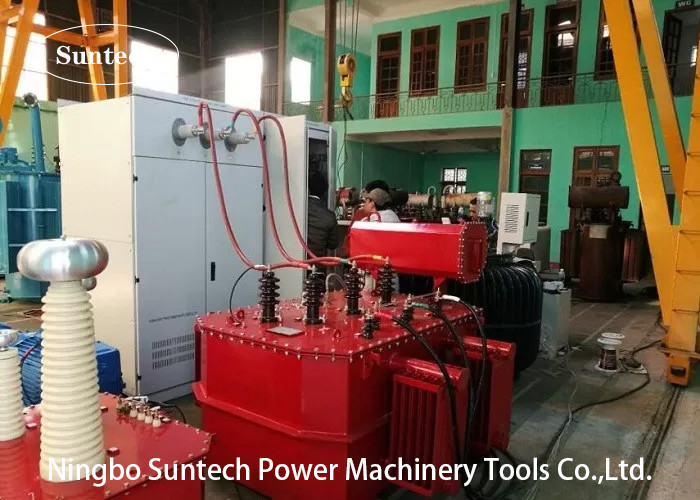

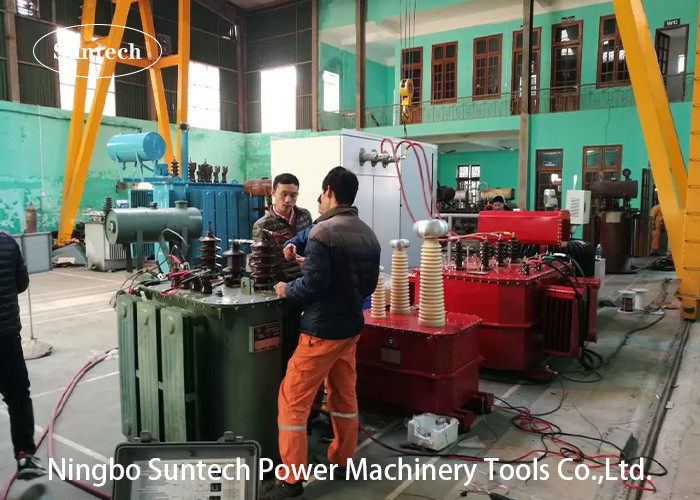

II.Sistem pengujian mencakup tiga bagian utama

Stasiun pemantauan sistem pengujian terintegrasi transformator (atau nama Kabinet pemantauan dan pengambilan sampel);

Kabinet pengontrol sistem uji terintegrasi transformator (atau namaKabinet kontrol tambahan);

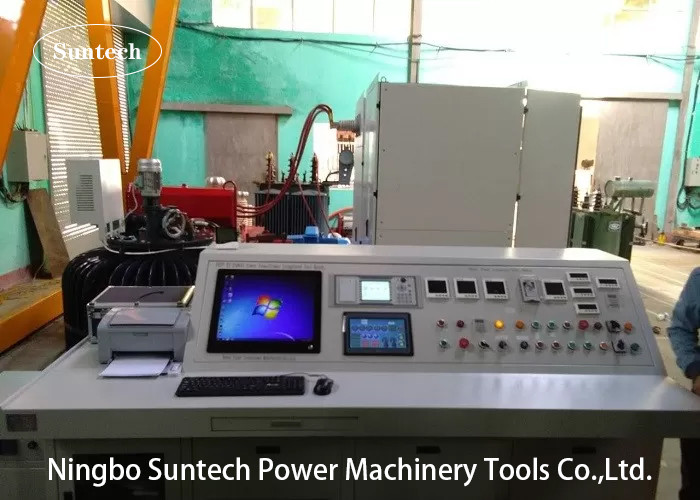

Platform operasi sistem pengujian terintegrasi transformator (atau nama bangku Tes);

AKU AKU AKU.Struktur Universal dan fitur fungsi

• Sistem ini mengadopsi operasi otomatis komputer dan mempertahankan fungsi operasi manual, dapat menggunakan mouse atau layar sentuh untuk menyelesaikan pengujian, data pengujian dapat secara otomatis diunggah ke laporan pengujian setelah pengujian selesai, Anda dapat secara otomatis memanggil data pengujian asli hanya dengan memasukkan nomor data.
• Secara otomatis memilih gigi arus dan tegangan tegangan tinggi dan rendah setelah memasukkan parameter dasar transformator (kapasitas, sisi tegangan tinggi dan rendah) dengan keyboard;
• Peralihan otomatis (tidak perlu tombol manual), dan peralihan otomatis;
• Pengatur pengangkat otomatis, dan kontrol kecepatan otomatis, hingga arus atau tegangan pengenal berhenti secara otomatis;
• Instruksi arus abnormal, perlindungan tegangan, dan alarm otomatis;
• Akuisisi data otomatis, dan secara otomatis menyimpan data, secara otomatis mengembalikan mesin keadaan awal;
• Laporan pengujian pabrik pencetakan otomatis.
• Semua parameter pemantauan dan diagram vektor ditampilkan pada layar yang sama sesuai standar internasional
• Mengadopsi penganalisis daya akurasi tinggi untuk memastikan akurasi pengukuran.Penganalisis daya dikembangkan oleh perusahaan kami dan telah berhasil dikembangkan sendiri dan bekerja di pusat pemeriksaan kualitas transformator nasional Tiongkok selama dua tahun.
• Sistem ini memiliki perangkat lunak, perangkat keras, sistem yang saling terkait, dan perlindungan ganda lainnya, mengadopsi desain bodi terpisah, desain terpisah pada bagian sirkuit kontrol primer dan sekunder;
• Regulator tegangan mengadopsi teknologi frekuensi variabel untuk mewujudkan penyesuaian kecepatan motor secara sewenang-wenang, Sangat meningkatkan efisiensi kerja dan akurasi data uji.
• Sistem dapat melakukan uji analisis harmonik sebanyak 31 kali..

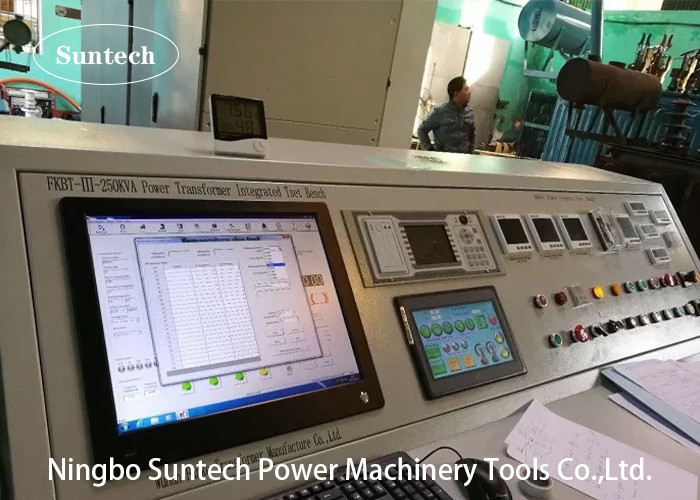

VI.Penerapan Model FKBT-III-250KVA (misalnya)

4.1.Sistem diterapkan untuk uji trafo daya, spesifikasi trafo yang diuji.adalah sebagai berikut:

• Kapasitas yang diuji: 2500KVA ke bawah
• Tegangan pengenal sisi HV: 35KV,22KV
• Tegangan pengenal sisi LV: 0,4~6KV
• Tingkat impedansi maksimal: tidak lebih dari 8%

4.2 Sistem memiliki fungsi pengujian berikut:

4.3 Standar Referensi

4.4.Konfigurasi dan cakupan pasokan untuk ekspor
