Pencari jarak kesalahan kabel bawah tanah, Detektor kesalahan kabel distribusi 8G Storage

Jalur kabel bawah tanah dan jarak kesalahan kabel, detektor kesalahan kabel distribusi

I. Penerapan:

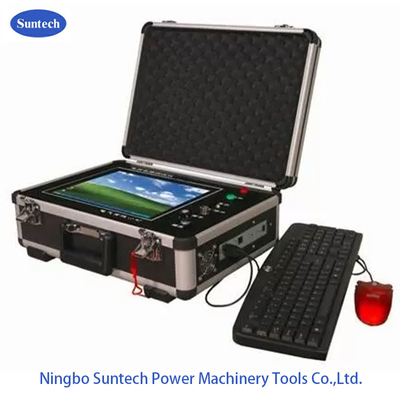

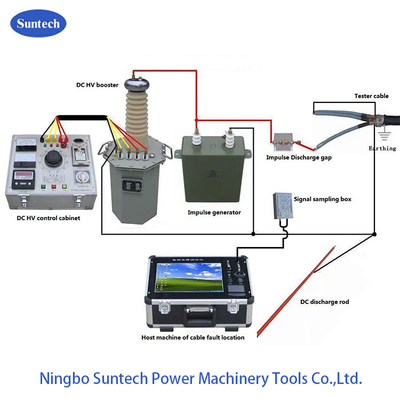

FKDL2000 kabel kesalahan jarak locator adalah sejenis alat pengujian terintegrasi, yang terbuat dari kesalahan mendeteksi host uji, kabel jalur pelacakan sinyal generator,penerima sinyal jalur pelacakan kabel dan pengidentifikasi kesalahan kabel, dll. Mesin host, termasuk komputer terintegrasi, generator pulsa tegangan rendah, dan prosesor data,digunakan untuk menguji jarak kesalahan dan mengukur panjang kabel dan kecepatan penyebaran gelombang dalam kabel.Sinyal gelombang sinus dengan frekuensi 30KHz dan amplitudo puncak 30V yang dihasilkan oleh generator sinyal jalur digunakan untuk menemukan jalur kabel. Penerima sinyal jalur digunakan untuk menerima jalur sinyal,dan digunakan untuk menemukan kabel louding dan memperkirakan kedalaman penguburan kabel. Fault locator digunakan untuk kesalahan posisi yang tepat.Cara mendeteksi memiliki tiga jenisLV metode impuls, impuls HV flash-over metode, metode pulsa ganda. bagian opsional adalah DC booster tegangan tinggi dan kabinet kontrol,yang digunakan untuk menyediakan tegangan kerusakan untuk memperbesar isolasi rusak dan mudah diperbaiki .

PeraturanPerangkat pengujian terintegrasidapat menguji kesalahan kabel pada tingkat tegangan yang berbeda di bawah 35KV. Ini dapat menguji kesalahan kabel dari bagian kabel yang berbeda, dielektrik yang berbeda dan bahan kabel yang berbeda.Dapat menguji kesalahan kabel sirkuit terbuka, kesalahan kabel sirkuit pendek, kesalahan kabel resistensi rendah, kesalahan kabel kebocoran resistensi tinggi dan kesalahan kabel flash-over resistensi tinggi.

II. Indeks teknis:

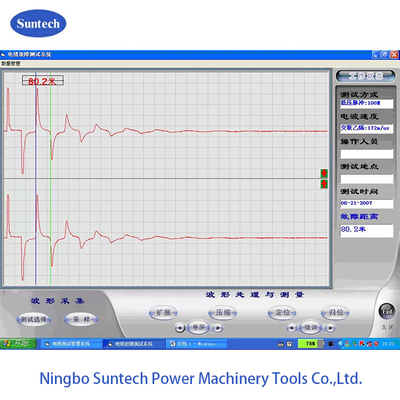

1, Sistem pengukuran kesalahan

• Uji berbagai jenis kesalahan kabel listrik dan kesalahan sirkuit terbuka atau sirkuit pendek kabel komunikasi koaksial dan kabel telepon.
• Kelas kabel yang diuji: 35KV dan di bawah
• Mengukur kecepatan penyebaran gelombang radio dalam kabel yang panjangnya diketahui.
• Jarak pengukuran:lebih dari 16 km
• Kesalahan sistem: kurang dari 1m
• Frekuensi pengambilan sampel:25 MHz
• Resolusi Min:0.2m
• Zona mati: kurang dari 16m
• Daya: DC 12V
• Berat: 5 kg

2, Kabel Pelacakan Jalur sinyal generator Bagian

• Frekuensi output sinyal: 30 KHz
• Metode osilasi:memotong
• Kekuatan output: 30W
• Daya: 220V ± 10%
• Berat: 4 kg

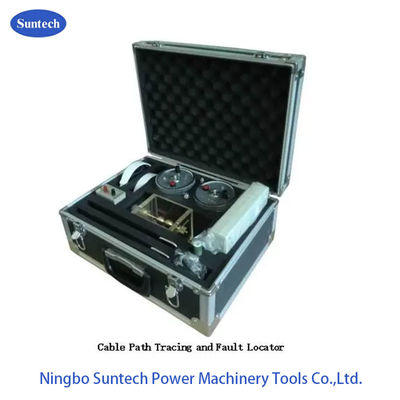

3, Bagian Pencari Gangguan Kabel

• Sensitivitas pengukuran: Sumber sinyal dengan resistensi internal 50Ω output sinyal 300 Hz,sinyal masuk lokator kurang dari 10μv ketika output adalah 2V dan rasio sinyal ke kebisingan lebih baik dari 20:1.
• Input impedansi:lebih dari 1,2KΩ
• Earphone dengan 2×2000Ω
• Tegangan operasi: DC 9V±10%
• Suhu lingkungan: -20°C ∼70°C

4. Data Teknis Lainnya

Konfigurasi:

• Sistem uji kesalahan kabel FKDL (1 set)
• Generator sinyal FKDL Path (1 set)
• Penerima Sinyal Jalur (1 buah)
• FKDL Fault Locator (1 buah)
• Kabinet pengambilan sampel saat ini (1 buah)
• Celah bola pembuangan (1 set)
• Earphone (2 buah)
• Kondensator DC Impulse (1 set)
