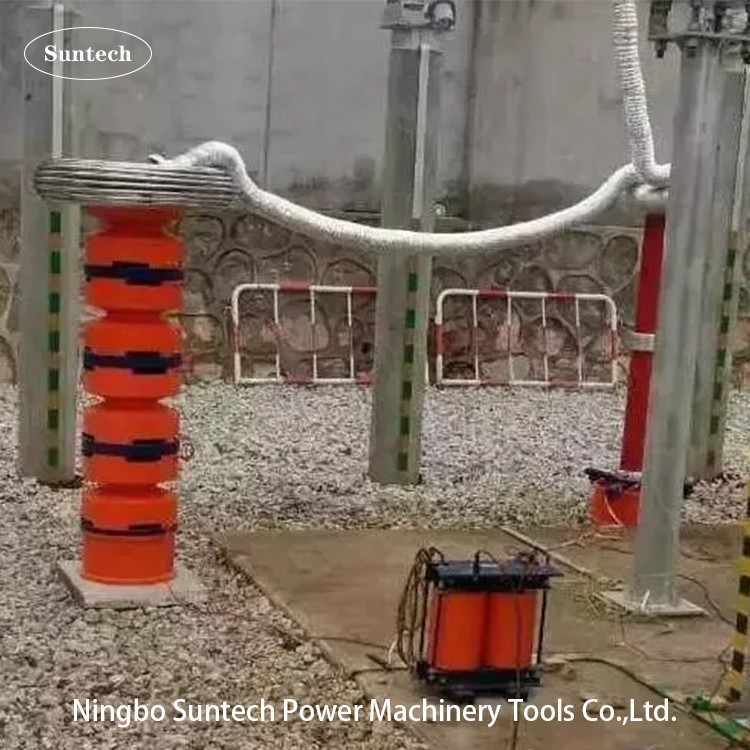

Resonansi Frekuensi Variabel Portable Tahan Voltase Test Set, Untuk 132KV GIS Test
I. Penerapan:
Set uji ini model CHX-275KVA/275KV dirancang untuk 132KV dan di bawah kelas GISAC di lokasiTahan uji tegangan dengan teknologi sirkuit resonansi frekuensi variabel; tegangan uji tertinggi tidak lebih dari 275KV; frekuensi uji: 30-300Hz; siklus kerja tidak lebih dari 60 menit.
Melalui reaktor uji modular digunakan secara paralel, model test setCHX-275KVA/275KVjuga dapat dilakukan tes hipot AC berikut:
1. Tidak lebih dari 55KV dan 5A untuk kabel tegangan menengah XLPE, scuh sebagai 45KV dan di bawah kelas.
2. No Lebih dari 110KV dan 2A untuk kabel XLPE tegangan menengah, termasuk 66KV dan di bawah kelas.
3. No lebih dari 275KV dan 1A untuk GIS tegangan menengah, seperti 132KV ~ 170KV dan di bawah kelas.
4Tidak lebih dari 55KV dan 5A untuk motor atau generator tenaga dalam kisaran 45 ~ 55Hz
5. switchgear tegangan menengah dan power transformer,Skuh sebagai 132KV dan di bawah kelas.
Sampai sekarang, ini portabel dirancang tes set dapat membentuk banyakmodel seri yang berbedasesuai dengan voltase menengah yang berbeda tahan aplikasi uji melalui reaktor uji dalam seri atau koneksi paralel dan jumlah konfigurasi di setiap set,Model serupa dapat melihat model khas lainnya pada klausa berikut.
2. Komponen utama:
| SN |
Nama Komponen |
Jenis dan spesifikasi |
Qty. |
Setiap berat |
Setiap Dimensi |
| 1 |
Daya frekuensi variabel |
FKVF-20kW/380V |
1 keping |
20kg |
440*360*360mm |
| 2 |
Transformator eksitasi |
CQSB(J)-15kVA/15KV,3KV |
1 keping |
50kg |
520*350*550mm |
| 3 |
Reaktor pengujian resonansi HV |
CHX ((kf) -55kVA/55kV |
5 keping |
60kg |
D480*H520mm |
| 4 |
Pembagi kapasitas |
TRF-300kV/1000pF |
1 set |
35kg |
D170*H1850mm |
| 5 |
Aksesoris pengujian khusus |
|
1 set |
|
|
Catatan:1Kondensator beban dapat opsional saat menguji motor daya, generator dan transformator daya di bawah 45 ~ 65Hz.
2Reaktor uji dapat diproduksi untuk 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV untuk setiap bagian sesuai dengan ruang lingkup objek yang diuji yang berbeda atau kebutuhan pelanggan.
Prinsip pengujian:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
V.Test Wiring Schematic Diagram (misalnya)
V. Data teknis umum:
- Mode pengujian sistem: Resonansi seri dengan frekuensi variabel
- Model sistem: FKTF-275KVA/275KV
- Sumber daya input: 380 ± 10% ((tiga fase),50Hz/60Hz
- Parameter induktansi nominal: 55KVA/55KV/1A/200H/masing
- Jumlah reaktor uji HV: 5 buah
- Kapasitas output nominal: 275kVA
- Tegangan output nominal: 275KV
- Tegangan uji maksimal: tidak lebih dari 275KV
- Daya keluar nominal: 1A /sepotong atau dalam seri;5A secara paralel
- Rentang frekuensi: 30Hz-300Hz
- Output Resonansi bentuk gelombang tegangan: gelombang sinus
- THD dari bentuk gelombang output: ≤ 1%
- Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
- Siklus kerja: 60 menit di bawah kondisi kerja saat ini;
- Faktor kualitas dari set uji itu sendiri: Q≥30 ((pada F=30HZ);
- Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
- Tingkat kebisingan: Tidak lebih dari 70B
- Struktur reaktor: tipe kering, tipe tabung epoksi silinder;
Panel perangkat lunak pengukuran dan kontrol utama:
Catatan: Ini adalah panel perangkat lunak sebelum memulai tes untuk pengaturan parameter
Daftar kemasan kotak kayu pengiriman
| Kasus No. |
Nama barang kemasan |
Model & spesifikasi. |
Barang qty. dalam kasus kayu |
Ukuran kotak kayu (cm) |
Berat kotor kasus |
Nomor kasus |
Perhatikan |
| 6-1 |
Sumber daya VF |
FKVF-20kW |
1 keping |
55*47*60 |
45kg |
1 |
|
| 6-2 |
Transformator eksitasi |
CQSB ((J) -15kVA |
1 keping |
67*51*87 |
110kg |
1 |
|
| 6-3 |
Reaktor HV |
CHX ((kf) -55kVA/55kV |
5 keping |
141*98*82 |
619kg |
1 |
Satu tas kemasan |
| Kotak aksesoris |
Termasuk kabel uji dan manual |
1 set |
| 6-4 |
Pembagi tegangan |
TRF-300kV-1000pF |
1 keping |
178*57*51 |
80kg |
1 |
|
| 6-5 |
Cincin Corona untuk pemisah, reaktor |
|
1 set |
90*90*94 |
56kg |
1 |
Satu tas kemasan |
| Dasar pendukung untuk pemisah |
|
1 keping |
| 6-6 |
Pengisolasi dasar pendukung reaktor |
28KV, 165KV setiap |
2 buah |
63*63*123 |
52kg |
1 |
|
| |
|
|
|
Total |
962kg |
6 kotak kayu |
|
VIII.Aksesoris
- Kotak aksesori untuk aksesori penyimpanan
- Kabel input sumber daya
- Kabel output sumber daya
- Kabel keluar dari trafo yang menarik
- Kabel grounding sistem
- Kabel paralel reaktor
- Kabel pengukuran HV (kabel output sinyal pembagi tegangan)
- Kabel output HV ((reactor untuk membagi, pembagi untuk objek uji)
- Dasar penyangga isolasi
- cincin corona untuk tes 275KV
- Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.
IX. Model Opsional Lainnya
1. Untuk uji GIS di lokasi
| Model |
Tegangan nominal |
Listrik output nominal |
Kapasitas output nominal |
Aplikasi
(Mulai dari 45Hz)
|
| CHX-135KVA/135KV |
27KV*5 |
1A |
135KVA |
Untuk 72,5KV dan di bawah GIS |
| CHX-270KVA/135KV |
27KV*5 |
1A |
135KVA |
Untuk 72,5KV dan di bawah GIS |
| CHX-216KVA/216KV |
27KV*8 |
1A |
216KVA |
Untuk 123KV dan di bawah GIS |
| CHX-270KVA/270KV |
27KV*10 |
1A |
270KVA |
Untuk 145KV dan di bawah GIS |
| CHX-275KVA/275KV |
275KV |
2A |
275KVA |
Untuk 170KV dan di bawah GIS |
| Permintaan khusus dapat dibuat dengan pesanan |
2. Untuk uji coba di tempat kabel 45KV XLPE
| Model |
Tegangan nominal |
Listrik output nominal |
Kapasitas output nominal |
Aplikasi Maksimal |
| CHX-108/54 |
54KV |
2A |
108KVA |
Kabel 45 kV≤1km |
| CHX-216/54 |
54KV |
4A |
216KVA |
Kabel 45 kV≤2km |
| CHX-324/54 |
54KV |
6A |
324KVA |
Kabel 45 kV≤3km |
| CHX-432/54 |
54KV |
8A |
432KVA |
Kabel 45 kV≤4km |
| CHX-540/54 |
54KV |
10A |
540KVA |
Kabel 45 kV≤5km |
| CHX-1080/54 |
54KV |
20A |
1080KVA |
Kabel 45kV≤10km |
| Permintaan khusus dapat dibuat dengan pesanan |
3. Untuk tes di tempat kabel XLPE 66KV
| Model |
Tegangan nominal |
Listrik output nominal |
Kapasitas output nominal |
Aplikasi Maksimal |
| CHX-160/80 |
80KV |
2A |
160KVA |
Kabel 66kV≤0,5km |
| CHX-320/80 |
80KV |
4A |
320KVA |
Kabel 66kV≤1km |
| CHX-640/80 |
80KV |
8A |
640KVA |
Kabel 66kV≤2km |
| CHX-960/80 |
80KV |
12A |
960KVA |
Kabel 66kV≤3km |
| CHX-1280/80 |
80KV |
16A |
1280KVA |
Kabel 66kV≤4km |
| CHX-1600/80 |
80KV |
20A |
1600KVA |
Kabel 66kV≤5km |
| CHX-3200/80 |
80KV |
40A |
3200KVA |
Kabel 66kV≤10km |
| CHX-9600/80 |
80KV |
120A |
9600KVA |
Kabel 66kV≤20km |
| Permintaan khusus dapat dibuat dengan pesanan |
X. Tabel standar uji isolasi di lokasi dari IEC62271-203:2011 untuk GIS
XI. Tabel standar uji isolasi di lokasi dari IEC 60840:2011 untuk kabel XLPE
