Tempat asal: | Ningbo,Cina |
Nama merek: | Ningbo Suntech Power |
Sertifikasi: | ISO9001 |
Nomor model: | CHX-810KVA/54KV,135KV |
Kuantitas min Order: | Satu unit |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis |
Waktu pengiriman: | 25 ~ 45 hari kerja |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 10 unit/2 bulan |
Prinsip Uji: | Sirkuit Resonan Frekuensi Variabel | Barang uji: | AC Tahan Tes Tegangan Di Bawah 52KV, 132KV |
---|---|---|---|
Kapasitas maksimum: | 810KVA | Maks. Tegangan: | 54KV, 135KV |
Fitur Desain: | Tipe Portabel, Berat Satu Bagian Lebih Ringan, Khusus Untuk Pemasangan Dan Pengujian Di Tempat | Komponen: | Sumber Daya V/F, Trafo Eksitasi, Reaktor Uji Modular yang lebih ringan, dan Pembagi Tegangan |
Frekuensi pengujian: | 30-300Hz | Siklus: | 60 permen mint |
Akurasi tes: | Tidak Kurang dari 1,5% | Bentuk gelombang keluaran: | Gelombang sinus yang baik |
Panjang Kabel Uji: | 5 km kabel 35KV, 1 km kelas 132KV | Standar tes: | IEC 60060-1:2010;IEC 62271-203:2011 untuk GIS, IEC 60840:2011 untuk kabel XLPE; |
Cahaya Tinggi: | Portable AC Tahan Tegangan Tinggi Tester,Kit Uji Tegangan Tinggi 810KVA,Peralatan pengujian kabel HV 132KV |

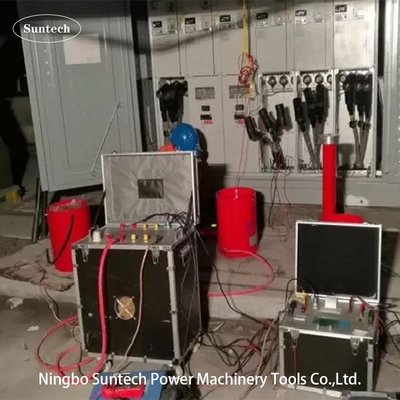

Resonansi Frekuensi Variabel Portable Tahan Voltase Test Set, Untuk 35KV dan 132KV kabel Test
I. Penggunaan produk:
Set uji model CHX-810KVA/54KV, 135KV ini dirancang untuk kabel XLPE kelas 35KV dan 110KVAC di lokasiTahan uji tegangan dengan teknologi sirkuit resonansi frekuensi variabel; tegangan uji tertinggi tidak lebih dari 54KV atau 135KV; frekuensi uji: 30-300Hz; siklus kerja tidak lebih dari 60 menit.Hal ini dapat membantu pelanggan untuk melakukan uji pencegahan atau uji penyerahan pada AC tahan tes tegangan untuk kabel XLPE 35KV dalam 5km dan kelas 132KV dalam 1km .
Jangkauan uji dari set adalah sebagai berikut:
1. 5km kabel 35kV/300mm2, kapasitansi yang diuji ≤ 0,97uF, frekuensi uji 30-300Hz, tegangan uji 52kV, waktu uji 60min.
2, 1km dariKabel 132kV/630mm2, kapasitansi yang diuji ≤ 0.201uF, frekuensi uji 30-300Hz, tegangan uji 128kV, waktu uji 60 menit.
II. Data Teknis Umum
III. Komponen utama:
SN | Nama Komponen | Jenis dan spesifikasi | Qty. | Setiap berat | Setiap Dimensi |
1 | Daya frekuensi variabel | FKVF-30kW/380V | 1 keping | 35kg | 480*480*520mm |
2 | Transformator eksitasi | CQSB(J)-30kVA/2,5KV,5KV | 1 keping | 130kg | 550*550*580mm |
3 | Reaktor pengujian resonansi HV | CHX ((kf) -81kVA/27kV/34H | 10 keping | 75kg | D480*H520mm |
4 | Pembagi kapasitas | TRF-150kV/2000pF | 1 set | 30kg | D200*H1250mm |
5 | Aksesoris pengujian khusus | 1 set |
Prinsip pengujian:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
V. Panel perangkat lunak pengukuran dan kontrol utama:
Catatan: Ini adalah panel perangkat lunak sebelum memulai tes untuk pengaturan parameter
VI.Aksesoris
VII. Model Opsional Lainnya
1. Untuk uji GIS di lokasi
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | Untuk 123KV dan di bawah GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | Untuk 145KV dan di bawah GIS |
CHX-275KVA/275KV | 275KV | 2A | 275KVA | Untuk 170KV dan di bawah GIS |
Permintaan khusus dapat dibuat dengan pesanan |
2. Untuk uji coba di tempat kabel 45KV XLPE
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-108/54 | 54KV | 2A | 108KVA | Kabel 45 kV≤1km |
CHX-216/54 | 54KV | 4A | 216KVA | Kabel 45 kV≤2km |
CHX-324/54 | 54KV | 6A | 324KVA | Kabel 45 kV≤3km |
CHX-432/54 | 54KV | 8A | 432KVA | Kabel 45 kV≤4km |
CHX-540/54 | 54KV | 10A | 540KVA | Kabel 45 kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080KVA | Kabel 45kV≤10km |
Permintaan khusus dapat dibuat dengan pesanan |
3. Untuk tes di tempat kabel XLPE 66KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-160/80 | 80KV | 2A | 160KVA | Kabel 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320KVA | Kabel 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640KVA | Kabel 66kV≤2km |
CHX-960/80 | 80KV | 12A | 960KVA | Kabel 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280KVA | Kabel 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600KVA | Kabel 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Kabel 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Kabel 66kV≤20km |
Permintaan khusus dapat dibuat dengan pesanan |
VIII. Tabel standar uji isolasi di lokasi dari IEC 60840:2011 untuk kabel XLPE
