270KVA Portable AC Resonant Test System Perlindungan Overvoltage

Sistem Uji Resonansi AC untuk Uji Kabel 35KV dan Substasiun Daya 110KV

Fitur:

• Ukuran kecil, portabel untuk operasi.
• Layar untuk menampilkan data uji, status dan tampilan operasi langkah demi langkah secara real time.
• Suhu kecil naik pada beban nominal.
• Sumber daya fase tunggal 220V atau 380V cocok untuk pasokan di tempat.
• Reaktor tipe yang berbeda untuk opsional mewujudkan serbaguna.
• Dengan over current, over voltage, IPM dan fungsi perlindungan pelepasan.
• Hasil tes dapat dicetak.

I. Penggunaan produk:

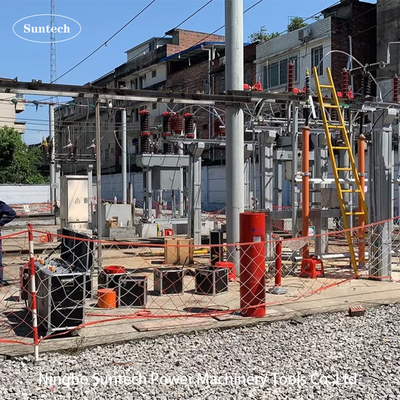

Set uji ini model CHX-270KVA/45KV, 270KV dirancang untuk 10KV / 35KV kelas kabel XLPE pendek, power transformer, CB, CT / PT, busbar di 110KV power substation untuk melakukanAC di lokasiTahan uji tegangan dengan teknologi sirkuit resonansi frekuensi variabel; tegangan uji tertinggi tidak lebih dari 45KV, 90KV,270KV; frekuensi uji: 30-300Hz; siklus kerja tidak lebih dari 60 menit.Hal ini dapat membantu pelanggan untuk melakukan tes pencegahan atau uji tangan pada AC tahan tes tegangan

Jangkauan uji dari set adalah sebagai berikut:transformer

1. 1000m kabel 35kV/300mm2, frekuensi uji 30-300Hz, tegangan uji 52kV, waktu uji 5min.

2, 3000m kabel 10kV/300mm2, frekuensi uji 30-300Hz, tegangan uji 22kV, waktu uji 5min.

3, 35kV/31500kVA transformer utama, kapasitansi ≤ 0,015uF, frekuensi uji 40-300Hz, tegangan uji 68kV, waktu uji 1min.

4, 110kV/50000kVA transformer utama, kapasitansi ≤ 0,015uF, frekuensi uji 40-300Hz, tegangan uji 160kV, waktu uji 1min.

4, CB,CT/PT, busbar di substasi daya 110KV, frekuensi uji 40-300Hz, tegangan uji tidak lebih dari 265, waktu uji 1 menit.

Seluruh set uji terdiri dari sumber daya frekuensi variabel, transformator eksitasi, 6 bagian reaktor, dan pembagi pengukuran tegangan tinggi ((pembagi tegangan kapasitif).Set uji jenis ini paling cocok untuk substasiun listrik 35KV atau 110KV

II. Data Teknis Umum

1. Kapasitas nominal: 270kVA;
2. Daya masukan: tegangan tiga fase 380V, frekuensi adalah 50Hz;
3. Tegangan nominal: 45KV; 270kV;
4. Listrik nominal: 1A; 6A;
5. Frekuensi kerja: 30-300Hz;
6. Bentuk gelombang output perangkat: gelombang sinus
7. Tingkat distorsi bentuk gelombang: tingkat distorsi bentuk gelombang tegangan output ≤ 1%;
8. Waktu kerja: 60 menit terus menerus diizinkan di bawah beban nominal; tekanan berlebihan 1,1 kali 1 menit;
9. Peningkatan suhu: kenaikan suhu ≤65K setelah operasi terus menerus selama 60 menit dengan beban nominal;
10. Faktor kualitas: perangkat itu sendiri Q≥30 (f=45Hz);
11. Fungsi perlindungan: Perlindungan terhadap arus berlebihan, tegangan berlebihan dan produk uji flashover untuk produk yang diuji (lihat bagian sumber daya frekuensi variabel untuk rincian);
12. Keakuratan pengukuran: nilai efektif sistem 1.5;

III. Komponen utama:
