Tempat asal: | Ningbo,Cina |
Nama merek: | Ningbo Suntech Power |
Sertifikasi: | ISO9001 |
Nomor model: | CHX-810KVA/54KV,135KV |
Kuantitas min Order: | Satu unit |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis |
Waktu pengiriman: | 25 ~ 45 hari kerja |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 10 unit/2 bulan |
Prinsip Uji: | Sirkuit Resonan Frekuensi Variabel | Barang uji: | AC Tahan Tes Tegangan Di Bawah 52KV, 132KV |
---|---|---|---|
Kapasitas maksimum: | 810KVA | Maks. Tegangan: | 54KV, 135KV |
Frekuensi pengujian: | 30-300Hz | Siklus: | 60 permen mint |
Akurasi tes: | Tidak Kurang dari 1,5% | Bentuk gelombang keluaran: | Gelombang sinus yang baik |
Panjang Kabel Uji: | 5 km kabel 35KV, 1 km kelas 132KV | Standar tes: | IEC 60060-1:2010;IEC 62271-203:2011 untuk GIS, IEC 60840:2011 untuk kabel XLPE; |
Cahaya Tinggi: | Peralatan pengujian kabel HV 132KV,Peralatan pengujian kabel AC Resist HV |

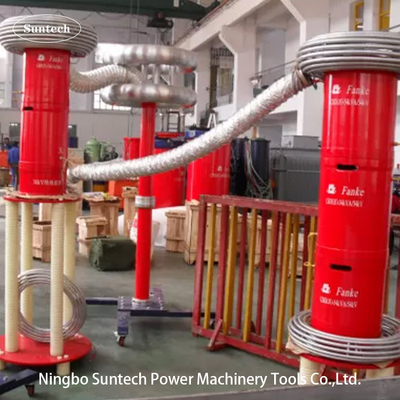

35KV /132KV HV Kabel Pengujian Peralatan 30-300Hz,Resonan tahan tegangan Test Set
Fitur
1Peralatan tegangan tahan ini memiliki volume kecil, berat ringan dan sistem pengujian portabel.
2. Pasokan listrik mengadopsi 220V pasokan daya fase tunggal atau 380V pasokan daya tunggal, yang nyaman untuk pengumpulan daya di tempat.
3Reaktor mengadopsi tuang epoksi kering, yang indah dan dapat diandalkan, cocok untuk semua jenis kabel.
4Dilengkapi dengan teknologi paten harmonik rendah, kurang dari 5% standar internasional dan melindungi trafo utama, generator dan peralatan lainnya dari kerusakan harmonik tegangan tinggi.
5. Dilengkapi dengan fungsi pemantauan nilai puncak sesuai dengan standar internasional, yang dapat memantau bentuk gelombang uji tegangan tinggi secara real time.
6Mudah dioperasikan, layar LED besar.
7Dengan printer mikro sendiri, cetak dan simpan data tes kapan saja.
Aplikasi:
kabel Sistem resonansi frekuensi variabel
Peralatan uji tegangan frekuensi generator;
Substasiun peralatan listrik sistem uji tegangan tahan ac
I. Penggunaan produk:
Set uji model CHX-810KVA/54KV, 135KV ini dirancang untuk kabel XLPE kelas 35KV dan 110KVAC di lokasiTahan uji tegangan dengan teknologi sirkuit resonansi frekuensi variabel; tegangan uji tertinggi tidak lebih dari 54KV atau 135KV; frekuensi uji: 30-300Hz; siklus kerja tidak lebih dari 60 menit.Hal ini dapat membantu pelanggan untuk melakukan uji pencegahan atau uji penyerahan pada AC tahan tes tegangan untuk kabel XLPE 35KV dalam 5km dan kelas 132KV dalam 1km .
Jangkauan uji dari set adalah sebagai berikut:
1. 5km kabel 35kV/300mm2, kapasitansi yang diuji ≤ 0,97uF, frekuensi uji 30-300Hz, tegangan uji 52kV, waktu uji 60min.
2, 1km dariKabel 132kV/630mm2, kapasitansi yang diuji ≤ 0.201uF, frekuensi uji 30-300Hz, tegangan uji 128kV, waktu uji 60 menit.
II. Data Teknis Umum
III. Komponen utama:
SN | Nama Komponen | Jenis dan spesifikasi | Qty. | Setiap berat | Setiap Dimensi |
1 | Daya frekuensi variabel | FKVF-30kW/380V | 1 keping | 35kg | 480*480*520mm |
2 | Transformator eksitasi | CQSB(J)-30kVA/2,5KV,5KV | 1 keping | 130kg | 550*550*580mm |
3 | Reaktor pengujian resonansi HV | CHX ((kf) -81kVA/27kV/34H | 10 keping | 75kg | D480*H520mm |
4 | Pembagi kapasitas | TRF-150kV/2000pF | 1 set | 30kg | D200*H1250mm |
5 | Aksesoris pengujian khusus | 1 set |
Prinsip pengujian:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
VI.Aksesoris
VII. Model Opsional Lainnya
1. Untuk uji GIS di lokasi
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | Untuk 123KV dan di bawah GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | Untuk 145KV dan di bawah GIS |
CHX-275KVA/275KV | 275KV | 2A | 275KVA | Untuk 170KV dan di bawah GIS |
Permintaan khusus dapat dibuat dengan pesanan |
2. Untuk uji coba di tempat kabel 45KV XLPE
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-108/54 | 54KV | 2A | 108KVA | Kabel 45 kV≤1km |
CHX-216/54 | 54KV | 4A | 216KVA | Kabel 45 kV≤2km |
CHX-324/54 | 54KV | 6A | 324KVA | Kabel 45 kV≤3km |
CHX-432/54 | 54KV | 8A | 432KVA | Kabel 45 kV≤4km |
CHX-540/54 | 54KV | 10A | 540KVA | Kabel 45 kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080KVA | Kabel 45kV≤10km |
Permintaan khusus dapat dibuat dengan pesanan |
3. Untuk tes di tempat kabel XLPE 66KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-160/80 | 80KV | 2A | 160KVA | Kabel 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320KVA | Kabel 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640KVA | Kabel 66kV≤2km |
CHX-960/80 | 80KV | 12A | 960KVA | Kabel 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280KVA | Kabel 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600KVA | Kabel 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Kabel 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Kabel 66kV≤20km |
Permintaan khusus dapat dibuat dengan pesanan |
