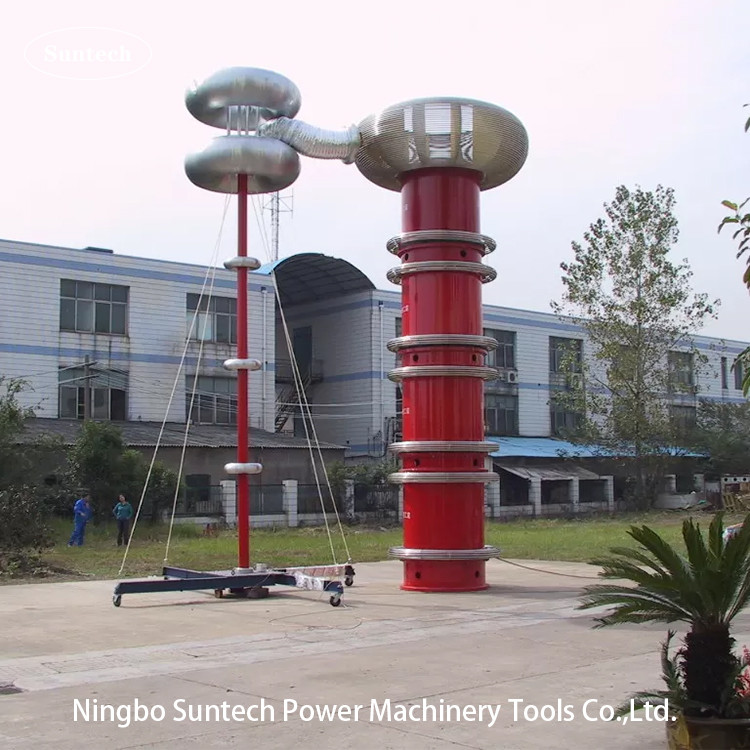

900kV 4500kVA Seri Resonansi Tes Set Dengan Layar Besar

Tabel hubungan penggunaan peralatan selama pengujian

2"Parameter teknis utama peralatan
Indikator teknis sistem
Daya masuk kerja nominal: 380V±10% (tiga fase); 50Hz
Kekuatan output nominal dari catu daya frekuensi variabel: 400kW
Kapasitas output nominal: 4500kVA
Tegangan output nominal: 900kV
Nomor fase output: fase tunggal
Jangkauan frekuensi diatur: 20Hz 400Hz, ketika frekuensi diatur dalam kisaran yang ditetapkan, tegangan adalah output konstan
Resolusi frekuensi output: 0.01Hz
Instabilitas frekuensi output: ≤ 0,05%
Bentuk gelombang tegangan output adalah gelombang sinus: tingkat distorsi bentuk gelombang ≤1,0%
Waktu berjalan: 60 menit berjalan terus menerus di bawah kapasitas nominal
Tingkat isolasi: tahan tegangan selama 1 menit di bawah 1,1 kali tegangan nominal
Faktor kualitas: Q>60 (f=30Hz)
Kapasitas catu daya frekuensi variabel: 400kW (push-pull ampli linear)

3Fungsi utama sistem:
1) Sumber daya frekuensi variabel mengadopsi sirkuit penguat daya linier yang memiliki output gelombang sinus yang sempurna dan distorsi bentuk gelombang yang rendah
2) Dengan fungsi pengaturan stabilisasi tegangan otomatis
3) Aman dan dapat diandalkan. berbagai perlindungan terintegrasi dalam perangkat ini, termasuk: perlindungan kerusakan pelepasan, tegangan tinggi, perlindungan pengaturan arus tinggi, perlindungan output sirkuit pendek,perlindungan boot nol, perlindungan sirkuit amplifier lengan jembatan, perlindungan kurva daya, dll.Perangkat segera memblokir output tegangan uji dan mematikan catu daya sirkuit utama untuk memastikan keselamatan personel uji, produk yang diuji dan sistem pengujian
4) Sinyal pengukuran tegangan tinggi ditransmisikan oleh serat optik untuk sepenuhnya mengisolasi sirkuit tegangan tinggi dan tegangan rendah
5) Dua mode kontrol: otomatis/manual
6) 320*240 titik layar kristal cair dan beberapa rotasi mouse memberikan antarmuka manusia-mesin yang ramah, operasi dan kabel yang mudah dan cepat, dan benar-benar "hanya melihatnya"
7) Tampilan tegangan, arus dan frekuensi sinkron
8) Frekuensi output dapat disesuaikan terus dalam kisaran 20-300Hz
9) Tegangan output dapat disesuaikan secara terus menerus dalam kisaran 0~350V
10) Dengan fungsi tes tegangan tahan resonansi
11) Dengan fungsi pencarian frekuensi resonan otomatis, beberapa frekuensi otomatis menyapu pita frekuensi dapat diatur

4Fungsi tampilan sistem:
1) Dengan tampilan layar besar, dapat menunjukkan: tegangan output, arus output, frekuensi, suhu lingkungan, suhu udara outlet, bentuk gelombang tegangan output sumber daya frekuensi variabel,tanggal dan waktu, waktu hitungan mundur, informasi kesalahan, dll.;
2) Ini memiliki fungsi untuk mengatur parameter uji seperti tegangan uji dan waktu;

5Fitur lain dari produk:
1) Peralatan yang diisi minyak dalam perangkat tidak bocor minyak.
2) Semua cangkang logam dalam perangkat adalah tahan karat dan anti korosi perawatan, dan pelapisannya seragam dan indah. komponen utama memiliki nama stainless steel plates dan terminal tanda.
3) Perangkat dapat disimpan, dirakit dan dibongkar di dalam dan di luar ruangan; fungsi perlindungan lengkap.dari perangkat berada pada 1.1 kali tegangan nominal, dan jika sampel sisi tegangan tinggi flashover ke tanah selama pengujian,tidak akan menyebabkan cedera pribadi dan peralatan pengujian tidak akan menyebabkan tekanan mekanik dan termal yang berbahayaKinerja listrik rusak atau rusak.
4) Setiap bagian dari peralatan memiliki papan nama yang sesuai dengan standar nasional, kata-kata dan simbol yang jelas dan tahan lama,dan pelat nama terlihat dengan jelas ketika peralatan beroperasi secara normal.
