Name: Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-9000KVA/150KV,300KV,450KV
Price: 285,715.00 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Prinsip Uji: Sirkuit Resonan Frekuensi Variabel

Kapasitas maksimum: 9000KVA

Frekuensi pengujian: 20-300Hz

Akurasi tes: Tidak Kurang dari 1,5%

Standar tes: IEC 60060-1:2010;IEC 60840:2011 dan IEC 62067:2011 untuk kabel XLPE

Penggunaan: AC Tahan Uji Tegangan

Tegangan Maks: 150KV, 300KV, 450KV

Siklus: 60 permen mint

Spesial untuk: Uji Di Tempat Untuk Kabel HV XLPE Panjang Dan GIS

Aplikasi: Jalur Konstruksi

Jarak Lengkungan: 350mm

Melebihi kapasitas: 10kA

Jarak Rambat: 500mm

Peringkat saat ini: 100A

frekuensi: 50-60HZ

kekuatan mekanik: ≥10KN

OEM: Tersedia

Jangkauan suhu operasi: -40°C hingga 85°C

Listrik nominal: 100A

Tegangan nominal: 33KV

Standar keamanan: IEC60282-2

Standar: IEC 60282-1

Struktur: Vertikal

Jenis: Di luar ruangan

Menyoroti:

Resonant AC High Voltage Test Set

Sistem pengujian resonansi kabel HV XLPE

9000KVA Tester Kabel Tegangan Tinggi

Informasi dasar

Tempat asal: Ningbo，Cina

Nama merek: Ningbo Suntech Power

Sertifikasi: ISO9001

Nomor model: CHX-9000KVA/150KV,300KV,450KV

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis

Waktu pengiriman: 75~90 Hari Kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 10 set / 3 bulan

Galeri

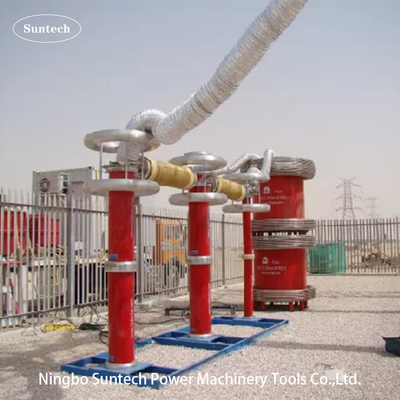

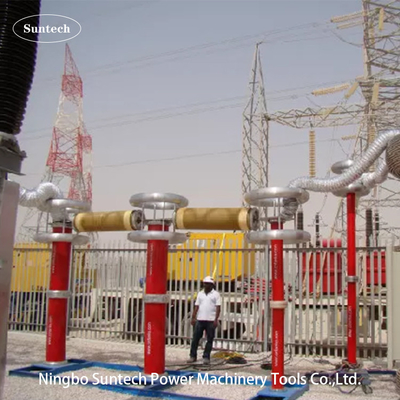

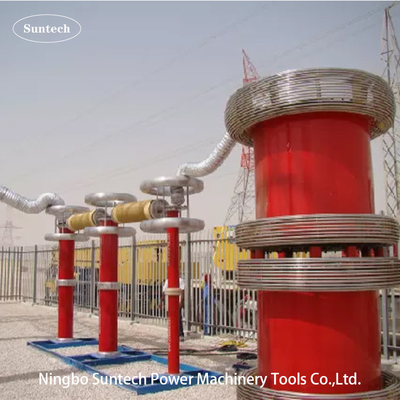

Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang

Deskripsi Produk

Resonansi Frekuensi Variabel Tahan Set Uji Tegangan Untuk Kabel HV XLPE Panjang

I.Aplikasi:

Set uji ini model CHX-9000KVA/150KV,300KV,450KV dirancang untuk 132kV ~ 400KV kelas panjang XLPE kabel on-site AC hpot test dan 362KV dan di bawah kelas GIS on-site AC hipot test dengan teknologi sirkuit resonansi frekuensi variabel; tegangan uji tertinggi tidak lebih dari 150KV,300KV,450KV melalui reaktor uji silinder secara paralel atau dalam sambungan seri; frekuensi uji dapat dari 20-300Hz;Siklus kerja tidak lebih dari 60 menit.

Melalui reaktor uji modular digunakan secara paralel atau dalam seires, model test set CHX-9000KVA/150KV,300KV,450KV juga dapat dilakukan pada situs AC hipot tes berikut:

1.1 Tidak lebih dari 150KV dan 60A untuk kabel XLPE jarak jauh dengan tidak lebih dari U₀= 87KV

1.2 Tidak lebih dari 300KV dan 40A untuk kabel XLPE jarak jauh dengan tidak lebih dari U₀= 160KV;

170KV dan di bawah kelas GIS

1.3 Tidak lebih dari 450KV dan 20A untuk kabel XLPE jarak jauh dengan tidak lebih dari U₀= 230KV;

362KV dan di bawah kelas GIS

Sampai sekarang, these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each set, Model serupa dapat melihat klausa 9. model tipikal lainnya.

II. Komponen Utama

SN	Nama Komponen	Jenis dan spesifikasi	Qty.	Setiap berat	Setiap Dimensi
1	Sumber daya frekuensi variabel	FKVF-300kW/380V	1 keping	280kg	7507001200mm
2	Transformator eksitasi	CQSB ((J) 300kVA	1 keping	3000kg	950850900mm
3	Reaktor pengujian resonansi HV	CHX ((kf) - 3000kVA/150kV	3 buah	4500kg	D1200*H1250mm
4	Pembagi kapasitas	TRF-450kV/1000pF	1 set	275kg	D250*H2850mm
5	Aksesoris pengujian khusus		1 set

Catatan:1Kapasitor beban dapat menjadi opsional ketika jalur beban kecil tesing atau membutuhkan beban analog untuk mengontrol frekuensi uji.

2.Reaktor uji dapat diproduksi untuk 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV untuk setiap bagian tegangan nominal sesuai dengan ruang lingkup objek yang diuji yang berbeda atau pelanggan requried.arus nominal dari masing-masing reaktor HV dapat 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.

III. Gambar prinsip uji:
Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang 0

VF: Sumber catu daya frekuensi variabel yang merupakan bagian kontrol dan pengukuran dalam sirkuit uji.

T: Transformer eksitasi yang menyediakan tegangan eksitasi untuk reaktor uji HV
L: Reaktor uji yang adalah induktansi resonansi dalam sirkuit LC dan menghasilkan tegangan uji

Cx: Peralatan yang diuji

MOA1: Lightning Arrestor adalah bagian perlindungan pada transformator eksitasi
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah)) yang merupakan bagian pengukuran tegangan HV

IV. Data teknis umum:

Mode pengujian sistem: Resonansi seri dengan frekuensi variabel
Model sistem: CHX-9000KVA/150KV,300KV,450KV
Sumber daya input: 380 ± 10% ((tiga fase),50Hz/60Hz
Jumlah reaktor pengujian HV: 3 buah
Kapasitas output nominal: 9000kVA
Tegangan output nominal: 150KV,300KV,450KV
Tegangan uji maksimal: tidak lebih dari 150KV,300KV,450KV
Listrik output nominal: 20A /sepotong atau dalam seri;60A secara paralel
Rentang frekuensi: 20Hz-300Hz
Output Resonansi bentuk gelombang tegangan: gelombang sinus
THD dari bentuk gelombang output: ≤ 1%
Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
Siklus kerja: 60 menit di bawah kondisi kerja saat ini;
Faktor kualitas dari set uji sendiri: Q≥60
Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
Tingkat kebisingan: Tidak lebih dari 70B
Struktur reaktor: jenis terendam minyak, tipe tabung epoksi silinder;

V. Panel perangkat lunak pengukuran dan kontrol utama sebagai berikut:

Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang 1
Catatan: Gambar ini adalah panel tampilan pada langkah pengaturan parameter uji dari perangkat lunak kontrol dan pengukuran pada catu daya VF

VI.Aksesoris

Kotak aksesori untuk aksesori penyimpanan
Kabel input sumber daya
Kabel output sumber daya
Kabel keluar dari trafo yang menarik
Kabel grounding sistem
Kabel paralel reaktor
Kabel pengukuran HV (kabel output sinyal pembagi tegangan)
Kabel output HV ((reactor untuk membagi, pembagi untuk objek uji)
Dasar pendukung untuk pemisah
Cincin Corona untuk reaktor uji dan pemisah
Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.

VII. Model khas lainnya

1 Model opsional untuk tes tegangan tahan kabel XLPE kelas 132KV di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-775KVA/155KV	155KV	5A	775KVA	Kabel 132kV≤1km
CHX-1550KVA/155KV	155KV	10A	1550KVA	Kabel 132kV≤2km
CHX-2325KVA/155KV	155KV	15A	2325KVA	Kabel 132kV≤3km
CHX-3100KVA/155KV	155KV	20A	3100KVA	Kabel 132kV≤4km
CHX-3875KVA/155KV	155KV	25A	3875KVA	Kabel 132kV≤5km
CHX-7750KVA/155KV	155KV	50A	7750KVA	Kabel 132kV≤10km
CHX-12400KVA/155KV	155KV	80A	12400KVA	Kabel 132kV≤16km
CHX-15500KVA/155KV	155KV	100A	15500KVA	Kabel 132kV≤20km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 132kV, 0,25uF/km

2 Model opsional untuk uji tegangan tegangan di tempat kabel XLPE kelas 230KV

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-2020KVA/255KV	255KV	8A	2020 KVA	Kabel 220~230kV≤1km
CHX-4080KVA/255KV	255KV	16A	4080KVA	Kabel 220~230kV≤2km
CHX-6120KVA/255KV	255KV	24A	6120KVA	Kabel 220~230kV≤3km
CHX--8160KVA/255KV	255KV	32A	8160KVA	Kabel 220~230kV≤4km
CHX--10200KVA/255KV	255KV	40A	10200KVA	Kabel 220~230kV≤5km
CHX--20400KVA/255KV	255KV	80A	20400KVA	Kabel 220~230kV≤10km
CHX--25500KVA/255KV	255KV	100A	25500KVA	Kabel 220~275kV≤12,5km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 230kV, 0,25uF/km

3 Model opsional untuk uji tegangan tahan kabel XLPE kelas 330KV di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-3500KVA/350KV	350KV	10A	3500KVA	Kabel 330kV≤1km
CHX-7000KVA/350KV	350KV	20A	7000KVA	Kabel 330kV≤2km
CHX-10500KVA/350KV	350KV	30A	10500KVA	Kabel 330kV≤3km
CHX-14000KVA/350KV	350KV	40A	14000KVA	Kabel 330kV≤4km
CHX-21000KVA/350KV	350KV	60A	21000KVA	Kabel 330kV≤5km
CHX-28000KVA/350KV	350KV	80A	28000KVA	Kabel 330kV≤10km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 330kV, 0,25uF/km

4 Opsional model lain untuk kabel XLPE panjang tahan tes tegangan di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi (Mulai dari 20Hz)
CHX-2600KVA/130KV	130KV	10A,20A	1300KVA	Untuk U₀=64KV dan di bawah kabel
CHX-3000KVA/150KV	150KV	10A, 20A	3000KVA	Untuk U₀= 87KV dan di bawah kabel
CHX-10000KVA/250KV	250KV	20A, 40A	10000KVA	Untuk U₀=127KV dan di bawah kabel
CHX-20000KVA/250KV	250KV	20A, 80A	20000KVA	Untuk U₀=127KV dan di bawah kabel
CHX-21000KVA/350KV	350KV	20A, 60A	21000KVA	Untuk U₀= 230KV dan di bawah kabel
CHX-42000KVA/350KV	350KV	20A, 80A	42000KVA	Untuk U₀= 230KV dan di bawah kabel
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Tegangan uji kabel XLPE dianggap 1,7U₀

5 Model opsional untuk kabel kelas HV atau EHV dan GISUji hipotesis AC di lokasi

MOdel	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi (Mulai dari 20Hz)
CHX-2600KVA/130KV,260KV	130KV,260KV	20A@130KV	2600KVA	Untuk U₀= Kabel 64KV Untuk GIS kelas 72.5KV
		10A@260KV		Untuk U₀=127KV kabel Untuk GIS kelas 145KV
CHX-9000KVA/150KV,300KV	150KV, 300KV	60A@150KV	9000KVA	Untuk U₀= kabel 87KV Untuk GIS kelas 72.5KV
		30A@300KV		Untuk U₀=Kabel 160KV Untuk GIS kelas 170KV
CHX-10000KVA/250KV,500KV	250KV,500KV	40A@250KV	10000KVA	Untuk U₀=127KV kabel Untuk GIS kelas 145KV
		20A@500KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 362KV
CHX-20000KVA/250KV,500KV	250KV,500KV	80A@250KV	20000KVA	Untuk U₀=127KV kabel Untuk GIS kelas 145KV
		40A@500KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 362KV
CHX-21000KVA/350KV,700KV	350KV, 700KV	60A@350KV	21000KVA	Untuk U₀=190KV kabel Untuk GIS kelas 170KV
		30A@700KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 550KV
Permintaan khusus dapat dibuat dengan pesanan

VIII. Tabel standar pengujian di lokasi dari IEC 60840:2011 dan IEC 62067:2011 untuk kabel XLPE

Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang 2

Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang 3

IX. Tabel standar uji isolasi di lokasi dari IEC 62271-203:2011 untuk HV GIS

Resonansi Frekuensi Variabel Tahan AC High Voltage Test Set Untuk Kabel HV XLPE Panjang 4
