AC Resonant Test Set, Peralatan pengujian kabel tegangan tinggi, AC Tahan Tegangan Test Set
I. Penerapan:
Set uji resonansi AC adalah semacam peralatan pengujian kabel tegangan tinggi untuk tegangan tahan yang diterapkan, yang dapat diklasifikasikan sebagai frekuensi variabel dan sistem uji resonansi induktansi variabel.Yang pertama disetel untuk resonansi dengan mengatur frekuensi tes dan yang terakhir adalah oleh induktansi diaturModus regulasi yang berbeda mengarah pada tujuan yang sama, yaitu output kapasitas besar pada objek uji dapat diperoleh dengan memasukkan pasokan daya kapasitas kecil.
Untuk objek uji kapasitas besar seperti kabel XLPE HV,kesulitan terbesar untuk mengadopsi frekuensi daya atau frekuensi daya pendekatan AC tegangan tahan uji sebagai uji penerimaan untuk kabel isolasi XLPESebagai contoh, dengan kabel XLPE 630mm2, 110kV dengan kapasitas 0,188uF/kM, parameter uji setiap kabel adalah 2,9MVA/128kV/22.7A jika panjang kabel adalah 3 km. Kemudian ada kesimpulan bahwa tidak mungkin untuk melakukan tes lapangan dengan cara tradisional. Namun, dalam frekuensi variabel sistem tes resonansi, dengan menurunkan frekuensi tes di satu sisi,dan dengan faktor kualitas tinggi (Q) di sisi lain, kapasitas pasokan daya input yang dibutuhkan adalah 1/Q dari daya uji, sehingga pengurangan volume dan berat peralatan uji secara dramatis tersedia, ideal untuk uji lapangan.
Perusahaan Fanke memiliki pengalaman manufaktur bertahun-tahun dalam jenis ini peralatan pengujian, kustomisasi jenis peralatan tersebut sesuai dengankebutuhan pengujian dari pelanggan yang berbeda, termasuk layanan OEM. Komponen dari set juga dapat dipesan secara terpisah.
II. Komponen utama dari AC Resonant Test Set dengan Frekuensi Variabel
1. Transformer isolasi

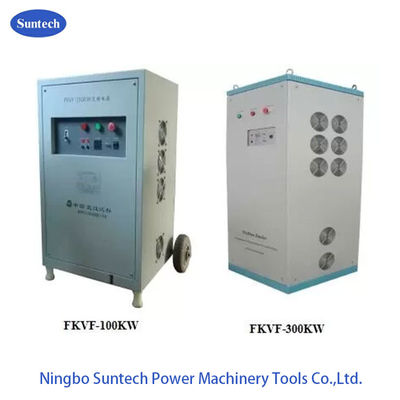

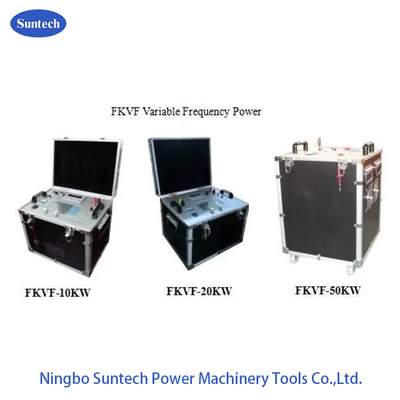

2Sumber daya frekuensi variabel
3. Transformer eksitasi

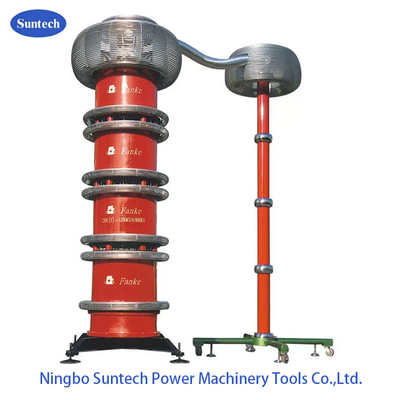

4. Kelompok reaktor uji HV(induktor resonan)
5Pembagi tegangan.
6. Bagian opsional
6.1 Kondensator beban
6.2 Induktor penghalang peredam HV
Catatan:
1) Kondensator beban dapat menjadi opsional ketika jalur beban kecil tesing atau membutuhkan beban analog untuk mengontrol frekuensi tes.
2) Reaktor uji dapat diproduksi untuk 130KV,150KV,155KV,200KV, 250KV, 300KV, 350KV, 400KV untuk setiap potongan tegangan nominal sesuai dengan ruang lingkup objek yang diuji yang berbeda atau pelanggan yang diperlukan.arus nominal dari masing-masing reaktor HV dapat 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.
3) Sirkuit uji adalah sebagai berikut
VF: Sumber catu daya frekuensi variabel yang merupakan bagian kontrol dan pengukuran dalam sirkuit uji.
T: Transformer eksitasi yang menyediakan tegangan eksitasi untuk reaktor uji HV
L: Reaktor uji yang adalah induktansi resonansi dalam sirkuit LC dan menghasilkan tegangan uji
Cx: Peralatan yang diuji
MOA1: Lightning Arrestor adalah bagian perlindungan pada transformator eksitasi
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah)) yang merupakan bagian pengukuran tegangan HV
III. Jangkauan objek uji yang diterapkan
- Kabel jarak jauh 110 kV ~ 400 kV
- 110kV ~ 500kV HV GIS
- Kondensor kopling HV 110kV ~ 220kV
- 110kV ~ 500kV Kondensator Voltage Transformer (CVT)
Keuntungan dan Fitur:
- Desain Cordwood untuk memperluas kapasitas
- Kapasitas termal yang besar untuk jam kerja berkelanjutan yang panjang
- Faktor Kualitas:Q≥100 ((pada f=30Hz)
- Ukuran kecil dan berat ringan mudah untuk uji lapangan.
- Jangkauan frekuensi kerja:20-300Hz

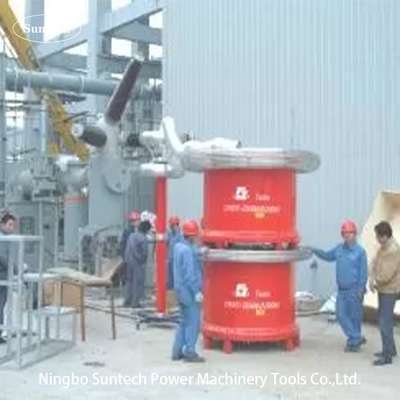

Angka uji lapangan
Catatan: 750KV / 5A AC resonansi tes set dengan frekuensi variabel dari Fanke Tegangan tinggi dilakukan tahan tegangan pada 500KV pembangkit listrik
