Tempat asal: | Ningbo,Cina |
Nama merek: | Ningbo Suntech Power |
Sertifikasi: | ISO9001 |
Nomor model: | Seri FKTF |
Kuantitas min Order: | Satu unit |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis |
Waktu pengiriman: | 25 ~ 30 hari kerja |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 10 unit/1 bulan |
Prinsip Uji: | Sirkuit Resonan Frekuensi Variabel | Barang uji: | AC Tahan Tes Tegangan Di Bawah 108KV |
---|---|---|---|
Kapasitas maksimum: | OEM | Maks. Tegangan: | OEM |
Fitur Desain: | tipe portabel | Komponen: | Sumber Daya V/F, Trafo Eksitasi, Reaktor Uji Modular yang lebih ringan, dan Pembagi Tegangan |
Frekuensi pengujian: | 30-300Hz | Siklus: | 60 permen mint |
Benda uji: | Kabel 35KV, Kabel 10KV, Substasiun Daya 35KV | Standar tes: | IEC 60060-1:2010;IEC 62271-203:2011 untuk GIS, IEC 60840:2011 untuk kabel XLPE; |
Cahaya Tinggi: | Tester Kabel Tegangan Tinggi Portable 300Hz,Tes Kabel MV Ringan |

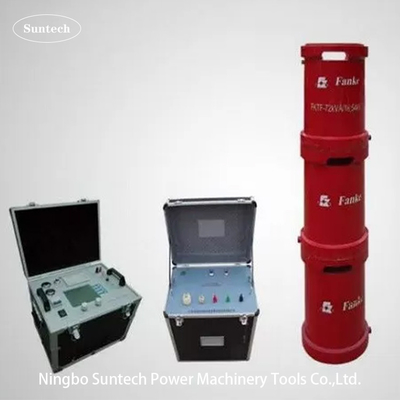

Resonansi Frekuensi Variabel Portable Menghadapi Voltase Test Set, Untuk MV Kabel dan Power Substation Test
I. Penggunaan produk:
Perangkat uji resonansi seri frekuensi variabel portabel FKTF terutama bertujuan untuk uji tegangan AC untuk peralatan listrik dan sistem listrik di bawah 110kv.Reaktor dan transformator eksitasi menggunakan pengisian resin epoksi tipe kering, ukuran kecil dan berat ringan yang nyaman untuk bergerak lapangan, seri atau komposisi paralel tersedia yang dapat memenuhi persyaratan uji tidak hanya dari trafo, GIS,pemutus,Induktor bersama dan busing tetapi juga kabel di bawah 110kv
II. Objek yang berlaku
III. Komponen utama
VI. Data Teknis Umum
V. Komponen Utama: ((FKTF-108KVA/27KV, 54KV, 108KV set uji misalnya)
SN | Nama Komponen | Jenis dan spesifikasi | Qty. | Setiap berat | Setiap Dimensi |
1 | Daya frekuensi variabel | FKVF-5kW/380V | 1 keping | 35kg | 450*450*500mm |
2 | Transformator eksitasi | CQSB(J)-5kVA/1,25KV,5KV | 1 keping | 35kg | 450*350*450mm |
3 | Reaktor pengujian resonansi HV | CHX ((kf) -27kVA/27kV | 4 buah | 42kg | D350*H400mm |
4 | Pembagi kapasitas | TRF-110kV/1000pF | 1 set | 10kg | D150*H850mm |
5 | Aksesoris pengujian khusus | 1 set |
VI. Koneksi prinsip uji:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
Panel perangkat lunak pengukuran dan kontrol utama:
Catatan: Ini adalah panel perangkat lunak sebelum memulai tes untuk pengaturan parameter
VIII.Aksesoris
IX. Model Opsional Lainnya
1. Untuk uji GIS di lokasi
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-270KVA/135KV | 27KV*5 | 1A | 135KVA | Untuk 72,5KV dan di bawah GIS |
CHX-216KVA/216KV | 27KV*8 | 1A | 216KVA | Untuk 123KV dan di bawah GIS |
CHX-270KVA/270KV | 27KV*10 | 1A | 270KVA | Untuk 145KV dan di bawah GIS |
CHX-275KVA/275KV | 275KV | 2A | 275KVA | Untuk 170KV dan di bawah GIS |
Permintaan khusus dapat dibuat dengan pesanan |
2. Untuk uji coba di tempat kabel 45KV XLPE
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-108/54 | 54KV | 2A | 108KVA | Kabel 45 kV≤1km |
CHX-216/54 | 54KV | 4A | 216KVA | Kabel 45 kV≤2km |
CHX-324/54 | 54KV | 6A | 324KVA | Kabel 45 kV≤3km |
CHX-432/54 | 54KV | 8A | 432KVA | Kabel 45 kV≤4km |
CHX-540/54 | 54KV | 10A | 540KVA | Kabel 45 kV≤5km |
CHX-1080/54 | 54KV | 20A | 1080KVA | Kabel 45kV≤10km |
Permintaan khusus dapat dibuat dengan pesanan |
3. Untuk tes di tempat kabel XLPE 66KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal | Aplikasi Maksimal |
CHX-160/80 | 80KV | 2A | 160KVA | Kabel 66kV≤0,5km |
CHX-320/80 | 80KV | 4A | 320KVA | Kabel 66kV≤1km |
CHX-640/80 | 80KV | 8A | 640KVA | Kabel 66kV≤2km |
CHX-960/80 | 80KV | 12A | 960KVA | Kabel 66kV≤3km |
CHX-1280/80 | 80KV | 16A | 1280KVA | Kabel 66kV≤4km |
CHX-1600/80 | 80KV | 20A | 1600KVA | Kabel 66kV≤5km |
CHX-3200/80 | 80KV | 40A | 3200KVA | Kabel 66kV≤10km |
CHX-9600/80 | 80KV | 120A | 9600KVA | Kabel 66kV≤20km |
Permintaan khusus dapat dibuat dengan pesanan |
X. Tabel standar uji isolasi di lokasi dari IEC 60840:2011 untuk kabel XLPE
