Peralatan pengujian kabel tegangan tinggi frekuensi sangat rendah

Detail produk:

Tempat asal:	Ningbo，Cina
Nama merek:	Ningbo Suntech Power
Sertifikasi:	ISO9001
Nomor model:	VLF-80KV/0.1Hz

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Satu unit
Harga:	Negotiable
Kemasan rincian:	Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis
Waktu pengiriman:	15-20 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	20 set / bulan

Kontak

Detil Deskripsi produk

Prinsip Uji:	Frekuensi Sangat Rendah	Penggunaan:	AC Tahan Uji Tegangan
Benda uji:	35KV Dan Di Bawah Kabel Dan Generator	Komponen:	Pengontrol, Penguat HV, Beban Kapasitor Kompensasi
Frekuensi pengujian:	0,1Hz, 0,05Hz, 0,02Hz	Max.Tensi uji:	0 ~ 80KV
Ketepatan:	± (3% dari skala penuh +0,5 KV)	Max, bekerja.:	60 menit
Cahaya Tinggi:	Pengidentifikasi Kabel Frekuensi Rendah 80KV , Peralatan pengujian kabel tegangan tinggi 0.02Hz , Vlf Kabel Tester

Deskripsi Produk Rincian

Prinsip pengujian:	Frekuensi Sangat Rendah	Penggunaan:	AC Tahan Uji Tegangan
Objek pengujian:	35KV dan di bawah kabel dan generator	Komponen:	Kontroler, Penggerak HV, Kompensasi Kapasitor Beban
Frekuensi pengujian:	0.1Hz, 0.05Hz, 0.02Hz	Max.Tekanan uji:	0 ~ 80KV
Keakuratan:	± (3% dari skala penuh +0,5 KV)	Max. Bekerja:	60 menit
Cahaya tinggi:	detektor kabel bawah tanah , identifikasi kabel tegangan tinggi

Peralatan pengujian kabel tegangan tinggi frekuensi sangat rendah, Peralatan pengujian penerimaan, VLF kabel tester

I. Penerapan:

Model VLF-80KV/0.1Hz dirancang untuk melakukan uji tegangan tahan di lokasi dengan teknologi frekuensi sangat rendah untukdayagGenerator atau35KV dan di bawah kabel listrik XLPE. Dibandingkan dengan Hipot tes set pada frekuensi daya utama, VLF HV Test Set hanya membutuhkan kapasitas daya tes yang jauh lebih kecil ((Sekitar 1/500 dalam teori).Ukuran dan beratnya juga berkurang sangat. Khususnya munculnya pengawasan dapat menemukan generator isolasi fenomena abnormal seperti permukaan corona, pelepasan dan sebagainya.

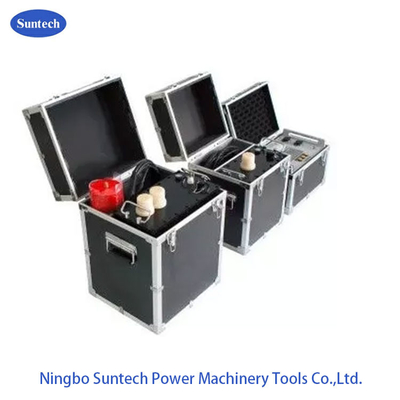

Set uji terdiri dari kotak kontrol, dua penguat HV, kapasitor kompensasi dan batang debit. Berdasarkan konversi frekuensi elektronik dan teknologi yang dikendalikan mikroprosesor,memiliki kinerja yang sangat baik.

Hal ini dilarang untuk meningkatkan tegangan tanpa beban, atau untuk terhubung dengan beban resistif. jika kapasitansi sampel kurang dari 0.05uF, set uji output bentuk gelombang akan buruk. untuk kinerja yang lebih baik,kapasitor opsional diperlukan untuk menghubungkan.

Sampai sekarang, set uji yang dirancang juga membentuk banyakmodel seri yang berbedaMenurut aplikasi pengujian tahan yang berbeda melalui HV booster jumlah konfigurasi di setiap set, model yang sama dapat melihat model khas lainnya pada klausul berikut.

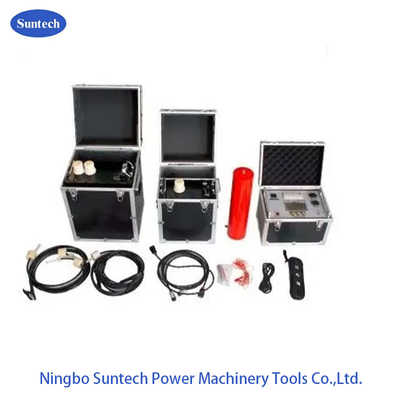

II. Daftar pasokan dari Model ini:

Sn	Deskripsi	Jumlah

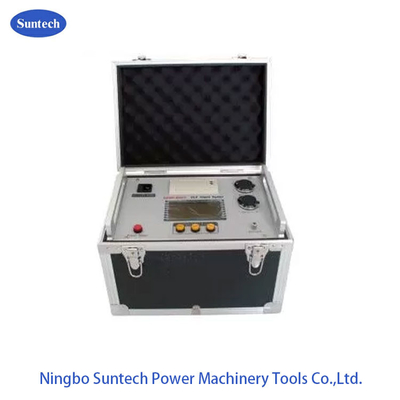

1	Unit Pengukuran dan Kontrol VLF	1	unit

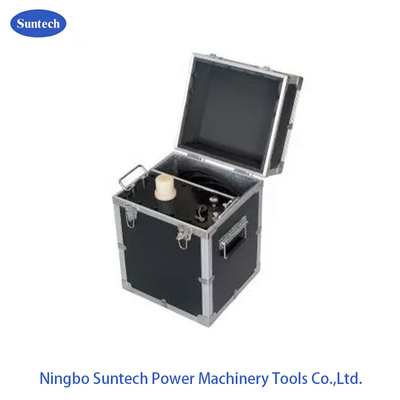

2	50KV HV Booster	1	unit
2	30KV HV Booster	1	unit
3	Batang pembuangan	1	unit
4	Kondensator beban, 0,04μF	1	unit
5	Kabel pengujian/koneksi HV	1	set
6	Kabel bumi	1	unit
7	20A Fuse	5	unit
8	Kertas cetak	2	unit
9	Manual	1	unit
10	Laporan uji pabrik	1	unit

III. Ciri produk:

Konversi frekuensi elektronik
Mikroprosesor dikendalikan
Dua penguat HV, output 90KV dalam seri; atau 40KV/50KV untuk satu
Layar LCD besar
Output Sinus Wave
Perlindungan overvoltage, waktu tindakan kurang dari 20ms
Over current protection untuk kedua sisi input dan output, waktu tindakan kurang dari 20ms
Bentuk arus keluar/gelombang tegangan diambil secara langsung di sisi tegangan tinggi
HV Resistor Batas arus di dalam
Printer mikro di dalam
Tegangan output tidak akan dipengaruhi oleh arus kapasitif selama pengujian karena desain umpan balik negatif loop tertutup

VI. Model opsional dan rentang pengujian:

Model	Tegangan puncak	Jangkauan pengukuran	Berat badan	Jangkauan objek uji
VLF-30	30KV	0.1Hz,≤1.1μF	Kontroler: 4 kg Booster: 25 kg Ukuran: LWH 323174323	10KV dan di bawah tegangan Kabel, generator
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF-50	50KV	0.1Hz,≤1.1μF	Kontroler: 6 kg Booster: 45 kg Ukuran: LWH 357210365	15.75KV dan di bawah tegangan kabel, generator
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF-60	60KV	0.1Hz,≤1.1μF	Kontroler: 6 kg Booster: 50 kg Ukuran: LWH 357220370	18KV dan di bawah tegangan kabel, generator
		00,05Hz,≤ 2,2μF
		00,02Hz,≤ 5,5μF
VLF- 80	80KV	0.1Hz,≤1.1μF	Kontroler: 8 kg Booster: 90 kg Ukuran: LWH 357240390	35KV dan di bawah tegangan kabel, generator

V.Gambar koneksi uji

1. Untuk kabel XLPE di bawah tegangan uji 80KV

Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 0

2. Untuk stator generator di bawah 50KV tegangan uji
Very Low Frequency High Voltage Cable Testing Equipment , Vlf Cable Testing Equipment 1

VI.Pilihan Model Uji

1Untuk tes kabel.

Rumus tegangan puncak uji: Umax=3U₀,

U₀=Tegangan nominal kabel satu fase

Waktu pengujian: 60 menit

2. Untuk stator generator

U_tes= 1,414*βKU₀,

U_tes---- tegangan uji puncak 0,1 Hz (kV);

β------- 0,1Hz dan 50Hz tegangan faktor setara, biasanya mengambil 1.2;

K------ Biasanya mengambil 1,3 untuk 1.5, umumnya mengambil 1.5;

Uo----- Tekanan nominal (kV) dari gulungan stator generator:
