Tester Identifikasi Kabel Tanpa Daya, Identifikasi Kabel, Identifikasi Urutan Fase Kabel Tegangan Tinggi
I. Pengenalan produk

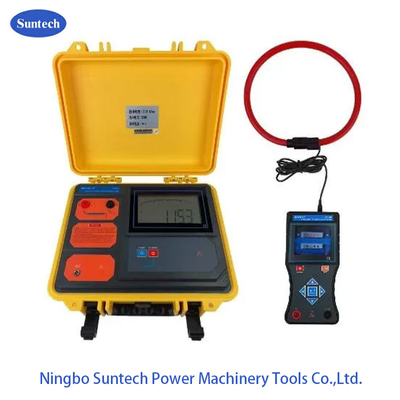

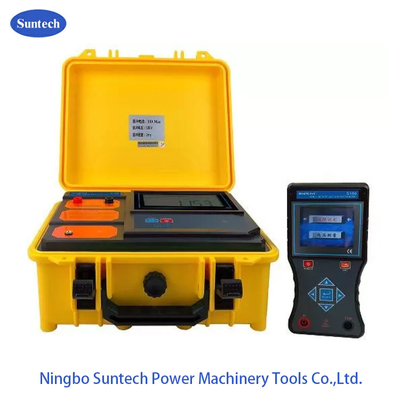

S180 Cable Identifier dirancang untuk insinyur kabel listrik dan pekerja kabel untuk memecahkan masalah teknis dengan identifikasi kabel.Pengguna dapat secara akurat mengidentifikasi salah satu kabel target dari beberapa kabel melalui instrumen, dan menghindari sengaja menggergaji kabel hidup dan menyebabkan kecelakaan serius.Identifikasi kabel dimulai dengan operasi di kedua ujung kabel dan harus memastikan bahwa angka ganda di kedua ujung kabel akuratTidak peduli seberapa handal memori staf lapangan, itu tidak menggantikan identifikasi instrumen profesional.Produk ini hanya cocok untuk identifikasi di tempat kabel yang telah dimatikanHal ini sangat dilarang untuk menghubungkan kabel identifier ke kabel listrik berjalan! instrumen terdiri dari pemancar, penerima, dan klem arus fleksibel.
Transmitter menggunakan prinsip arus pulsa untuk menyuntikkan sinyal arus pulsa ke inti kabel.Arus ini menghasilkan medan elektromagnetik di sekitar kabel target untuk deteksi dan identifikasi oleh penerima dan klem arus fleksibel. Karena arus adalah arah, deteksi juga arah. pemancar mengadopsi desain kotak alat khusus terintegrasi, menggunakan plastik polipropilena sebagai bahan baku,menambahkan pengisi komposit baru ke dalam satu cetakan injeksi, yang memiliki kepadatan kecil, kekuatan, kekakuan, kekerasan, ketahanan haus, ketahanan panas dan kinerja isolasi.dan tuan rumah LCD besar menampilkan daya baterai yang tersisa dalam waktu nyata, dan lampu latar putih dan sinyal dinamis dari sinyal pemancar jelas sekilas.
Penerima adalah perangkat genggam dengan layar LCD berwarna 3,5 inci yang secara dinamis menampilkan informasi yang relevan saat ini.Deteksi dan identifikasi otomatis kabel target secara real time; dengan fungsi deteksi tegangan AC, kisaran AC 0,01V ~ 600V (50Hz / 60Hz).
The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. Diameter dalam rahang adalah sekitar 200mm, dan kabel φ200mm atau kurang dapat diikat.
Catatan khusus: Menurut prinsip desain instrumen ini, pengidentifikasi kabel terbatas pada kabel yang kabel tujuannya adalah kegagalan listrik.Harap konfirmasi bahwa kabel target termasuk dalam kisaran ini sebelum digunakanSaat mengidentifikasi, Anda perlu menggunakan pemancar dan penerima genggam instrumen.
II. Prinsip produk
III. Fitur teknis
1.Kondisi perbandingan dan kondisi kerja
| Isi |
Kondisi benchmark |
Kondisi kerja |
| Suhu lingkungan |
23°C±1°C |
-10°C~40°C |
| Lingkungan basah |
40% 60% |
< 80% |
| Frekuensi tegangan yang diukur |
50Hz±1Hz |
10Hz~1000Hz |
|
Tegangan operasi penerima
|
7.4V±0.5V |
7.4V±1V |
| Tegangan operasi pemancar |
11.1V±0.7V |
11.1V±1.5V |
| medan listrik eksternal, medan magnet |
Harus dihindari |
| Posisi kabel yang akan diuji |
Kabel yang diuji berada di pusat geometris rahang |
2Spesifikasi pemancar
| Fungsi |
Menghasilkan sinyal pulsa saat ini; menampilkan voltase baterai yang tersisa |
| Sumber daya listrik |
DC 12,6V kapasitas besar baterai lithium isi ulang, DC charging interface, sepenuhnya diisi selama sekitar 8 jam operasi terus menerus |
| Mode Tampilan |
LCD besar menampilkan voltase baterai yang tersisa, lampu latar putih |
| Tegangan pulsa |
500V |
| Arus pulsa |
Max. 30A (tergantung pada nilai resistensi loop) |
| Frekuensi denyut nadi |
40 kali / menit
|
| Lebar Pulsa |
2ms |
| Panjang jalur uji |
3m |
| Suhu operasi |
-25 ∼60°C |
| Kondisi penyimpanan |
-20°C~50°C,≤95%RH, tidak ada kondensasi |
| Dimensi |
320mm × 275mm × 145mm |
| Berat badan |
2.5kg |
| daya baterai |
Ingatkan baterai ketika tegangan baterai lebih rendah dari 9,5V |
| Isolasi |
≥ 100MΩ antara garis instrumen dan casing sarung |
| Mengadopsi standar |
IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |
3Spesifikasi penerima
| Penggunaan |
Mendeteksi sinyal pulsa arus; mengukur tegangan AC |
| Sumber daya listrik |
DC 7.4V kapasitas besar baterai lithium isi ulang, antarmuka pengisian USB, diisi penuh selama sekitar 8 jam operasi terus menerus |
| Listrik nominal |
Sekitar 180mA maksimal |
| Mode Tampilan |
3Layar LCD berwarna asli ukuran 0,5 inci, kekuatan sinyal tampilan dinamis |
| Dimensi |
Mesin host: 207mm × 101mm × 45mm |
| Klem arus fleksibel: diameter kawat sekitar 12,5mm |
| Diameter dalaman kumparan Klem arus fleksibel |
φ200mm |
|
Panjang garis
|
Panjang bantalan kumparan fleksibel: 2m |
| Panjang pena grafik pengujian tegangan: 1m (satu untuk masing-masing hitam dan merah) |
| Jangkauan deteksi |
Koil dapat mendeteksi sinyal pulsa dengan resistensi loop dari 0 Ω hingga 2 kΩ. |
| Jangkauan pengujian tegangan |
AC 0,01V ∼600V ((50Hz/60Hz) |
| Keakuratan pengujian tegangan |
± 1% ± 1dgt |
| Tingkat deteksi |
Sekitar 1 detik / waktu |
| Penyesuaian Pendapatan |
Tingkat 5, tekan tombol panah kiri dan kanan untuk menyesuaikan pembesaran sinyal |
| Kecerahan LCD |
Tekan tombol panah ke atas dan ke bawah untuk menyesuaikan kecerahan lampu latar LCD |
| Penutupan otomatis |
Setelah sekitar 15 menit listrik, meter secara otomatis mati untuk mengurangi konsumsi baterai. |
| tegangan baterai |
Ketika tegangan baterai lebih rendah dari 6,5V, tegangan baterai rendah dan simbol ditampilkan untuk mengingatkan baterai untuk mengisi daya. |
| Suhu kerja dan kelembaban |
-10 °C ~ 40 °C; di bawah 80% Rh |
| Suhu penyimpanan dan kelembaban |
-10°C-60°C;di bawah 70% Rh |
| Berat badan |
Mesin host:370g ((dengan baterai) |
| Klem arus:172g |
| Isolasi |
≥ 100MΩ antara garis instrumen dan casing sarung |
| Mengadopsi standar |
IEC61010-1 CAT III 600V,IEC61010-031,IEC61326 |

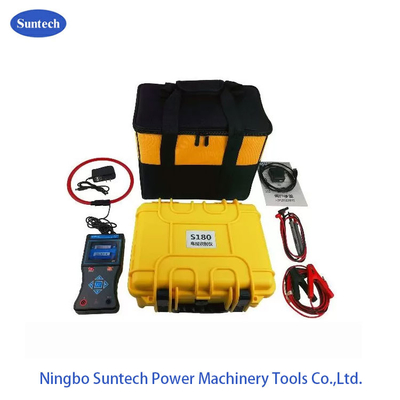

IV. Komposisi
Transmitter 1 set
Sensor penerima 1 set
Alat 1 set
Jalur uji 2 pcs (merah dan hitam)
Klem arus fleksibel 1 pcs
Pengisi daya USB 9V, kabel pengisian daya 1 set
12.6V pengisi daya 1 pcs
7.4V baterai lithium kelompok 1 (di dalam tester)
11.1V baterai lithium kelompok 1 (di dalam penguji)
Manual, kartu garansi, sertifikat 1 set
