Peralatan pengujian kabel tegangan tinggi profesional / pengenal kabel tegangan tinggi

Penguji Identifikasi Kabel Langsung, Identifikasi Kabel, Identifikasi Urutan Fase Kabel Tegangan Tinggi

I. Pengenalan produk

FKSB-2000 live cable identification tester digunakan untuk mengidentifikasi kabel tertentu dalam bundel kabel selama pembentukan kabel listrik, migrasi, pemeliharaan dan penanganan kesalahan.Ini memiliki karakteristik akurat, cepat, operasi sederhana dan berbagai aplikasi. Ini adalah instrumen pengujian yang sangat diperlukan untuk konstruksi kabel dan pekerjaan pemeliharaan.

II. Prinsip produk

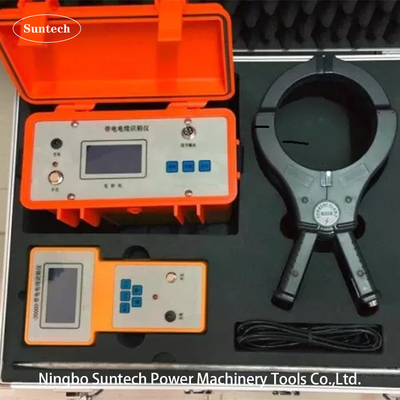

Instrumen ini terdiri dari pemancar identifikasi kabel, penerima identifikasi kabel, kaliper pemancar dan kaliper penerima, dan saluran sambungan sinyal output.Ini memiliki daya tinggi output pulsa arusFitur sinyal penerima di lokasi jelas, ringan dan fleksibel, sensitivitas tinggi, dapat secara efektif menekan gangguan frekuensi daya di lokasi; penilaian yang akurat dan cepat; sirkuit perlindungan yang dapat diandalkan,tidak takut output sirkuit pendek; rahang besar ф150 cocok untuk berbagai daerah cross-sectional Kabel listrik; internal transformer isolasi daya tinggi,operator tidak memiliki kontak langsung listrik dengan jaringan listrik. Jaminan keselamatan pribadi yang besar. Ketika kabel diidentifikasi, tidak perlu memutus kedua ujung kabel dari peralatan distribusi listrik.Kabel dapat diidentifikasi secara online sementara kabel hidup, yang meningkatkan efisiensi identifikasi dan sangat mengurangi efek langsung dan tidak langsung yang disebabkan oleh pemadaman listrik.

Transmitter dan receiver dari instrumen identifikasi kabel langsung FKSB-2000 mengadopsi teknologi pengkodean dan dekodean chip tunggal dan teknologi PSK yang banyak digunakan di bidang komunikasi.Sinyal yang dikodekan fase dengan nilai rata-rata 0 ditransmisikan pada kaliper pemancar, dan penerima chip tunggal dalam penerima menyaring sinyal yang diterima melalui perangkat keras dan perangkat lunak, dan kemudian melakukan identifikasi fase.Arahkan panah yang memancarkan kaliper dan kaliper penerima ke ujung kabel. Ketika kaliper penerima menggenggam kabel, ammeter penerima bias kanan dengan indikasi suara dan visual.dan arah arus bertentangan dengan arah arus kabel yang diidentifikasi, dan tidak ada indikasi suara dan cahaya. Ini mewujudkan kemampuan kabel target yang diidentifikasi. Mudah untuk membuat identifikasi yang jelas kabel yang diidentifikasi dari beberapa kabel.Selain itu, karena intensitas arus sinyal pada kabel yang diidentifikasi adalah sama, kaliper penerima menerima kekuatan sinyal elektromagnetik yang sama di sepanjang kabel,dan kabel yang diidentifikasi tidak dibatasi oleh panjang kabel yang diidentifikasi.

III. Fitur

1. Gabungkan fungsi identifikasi pengisian dan fungsi identifikasi non-listrik menjadi satu.tetapi juga cocok untuk identifikasi dan penilaian kabel dengan titikOperasi ini sangat sederhana dan mudah digunakan.

2ID kabel berbeda dari ID konvensional. Ini menggunakan teknologi komunikasi baru zui.Transmitter menggunakan teknologi chip tunggal untuk mengkodekan dan daya sinyal yang dikirimkan, dan memasangkan sinyal ke kabel. penerima dalam penerima menerima sinyal. dekoding sinyal fase dikodekan dan identifikasi fase.Kabel target diidentifikasi dari bundel besar kabel berdasarkan karakteristik * karakteristik fase sinyal pada kabel targetOleh karena itu, kinerja kerja dapat diandalkan, dan kabel ultra panjang juga dapat dibedakan dengan akurat.Cocok untuk semua jenis kabel listrik tegangan tinggi dan rendah.

IV. Komposisi dan fungsi

Identifier terutama terdiri dari enam bagian berikut.
1. Pemancar sinyal: Sinyal elektromagnetik frekuensi tinggi yang menghasilkan jumlah daya tertentu, diterapkan pada kabel mati daya atau hidup yang telah diidentifikasi sebelumnya dan menghasilkan arus konstan pada kabel.

2Penerima sinyal: Sinyal yang terdeteksi oleh penjepit kopling ditampilkan dalam bentuk panjang kisi, ukuran nomor dan bunyi.Operator membuat penilaian berdasarkan kekuatan sinyal yang diterima.

3. tang: digunakan untuk mengirimkan dan menerima sinyal elektromagnetik (tang pemancar dan tang penerima digunakan secara bergantian).

4Pengisi daya: Digunakan untuk mengisi daya pemancar dan penerima sinyal.

5. Lini sinyal yang terhubung langsung: Ini adalah garis penjepit ganda merah dan hitam, yang digunakan untuk identifikasi koneksi langsung kabel kegagalan listrik.

6. Koneksi penjepit kopling: untuk penjepit kopling untuk pemancar sinyal dan penerima

V. Fitur teknis utama

5.1 Bagian pemancar
1Sinyal output: output sinyal sinusoidal AC dari empat frekuensi, yaitu frekuensi rendah, frekuensi menengah, frekuensi tinggi dan frekuensi radio.
2Daya keluar: daya keluar konstan, rendah, menengah dan tinggi tiga (maksimum tidak kurang dari 6).
3. Mode output: metode koneksi langsung, metode kopling.
4Tampilan impedansi: dalam 25500 ohm.
5. Pencocokan beban: pencocokan otomatis.
6. Antarmuka tampilan: layar besar LCD Cina, tampilan grafis, dengan lampu latar.
7Sumber daya: Baterai standar pertama 1.2V yang dapat diisi ulang 6 bagian, mengisi dan melepaskan 500 kali.
8Waktu tunggu: lebih dari 8 jam, power prompt.
9. overheating dan overcurrent: perlindungan otomatis.
10. suhu kerja: -20 ° C - 50 ° C
11Volume: 265 × 125 × 210mm
12Berat: 2 kg

5.2 Bagian penerima
1Frekuensi penerima: menerima sinyal sinusoidal AC dari lima frekuensi yang berbeda, yaitu frekuensi rendah, frekuensi menengah, frekuensi tinggi, frekuensi radio, 50HZ.
2. Mode penerima: Kopling tanger.
3. antarmuka sinyal: antarmuka digital, panjang raster, dan buffer suara
4. Antarmuka tampilan: layar besar LCD Cina, tampilan grafis, dengan lampu latar.
5Kontrol gain: penyesuaian manual, kisaran dinamis 000 - 100dB.
6. Panjang deteksi: Ketika menghubungkan kabel secara langsung, panjang maksimum adalah 15KM. Ketika menghubungkan kabel, kopling pertama dapat mengukur 3Km, dan kopling tidak terbatas banyak kali.
7Sumber daya: Baterai standar 5th 1.2V yang dapat diisi ulang 6 bagian, mengisi dan melepaskan 500 kali.
8Waktu tunggu: lebih dari 12 jam, perintah daya.
9. overheating dan overcurrent: perlindungan otomatis.
10. suhu kerja: -20 ° C - 50 ° C.
11Volume: 126 × 43 × 230mm
12Berat: 1,0Kg
