Tempat asal: | Ningbo,Cina |
Nama merek: | Ningbo Suntech Power |
Sertifikasi: | ISO9001 |
Nomor model: | CTT1000 |
Kuantitas min Order: | Satu unit |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis |
Waktu pengiriman: | 10-15 Hari Kerja |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 10 set/bulan |
Nama produk: | Penguji Pelacakan Kabel | Aplikasi: | Kabel Lokasi jejak dan deteksi kedalaman |
---|---|---|---|
Frekuensi Woking: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Tegangan Maks: | Max.200V (AC Peak Value) |
Sumber Daya: | Baterai Lithium Isi Ulang bawaan | Pengisi daya: | Input AC 100-240V, 50/60Hz, Output DC 8.4V, 2A. |
Berat badan: | Pemancar 2.2kg, Penerima 2.2kg | Situasi kerja: | -10--40℃. -10--40℃. Humidity 5-90% RH, Altitude<4500m Kelembapan 5-90% RH |
Cahaya Tinggi: | 500Hz Kabel Pelacakan Tester,Deep Detecting Underground Cable Tracer,Kabel kesalahan tester set 240V |
Subterranean Kabel Identifier Tracing Tester, Kabel kesalahan Test Set, Kabel Tracing Tester
I. Penerapan:

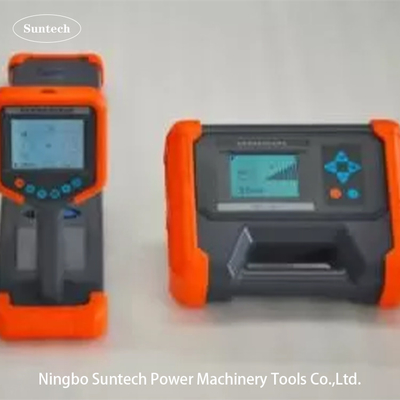

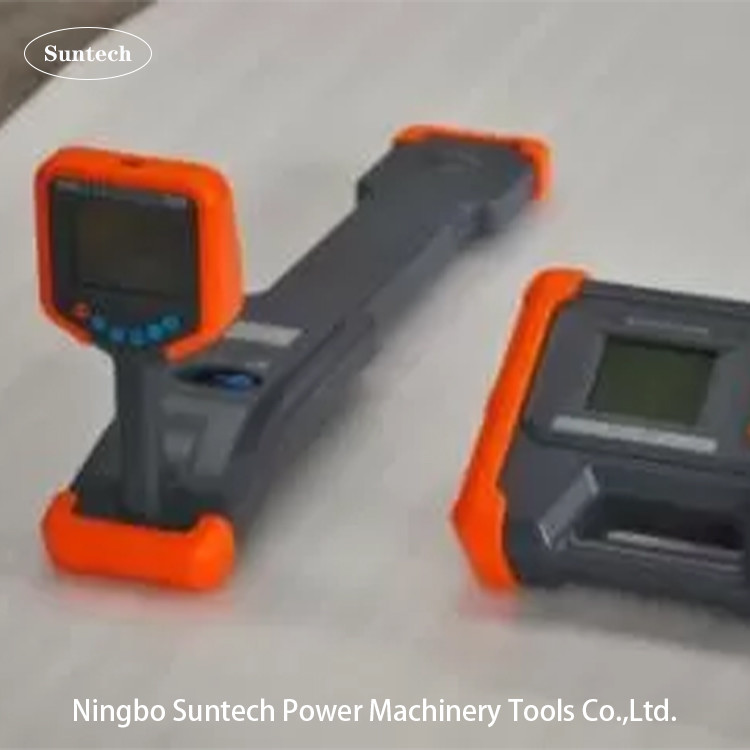

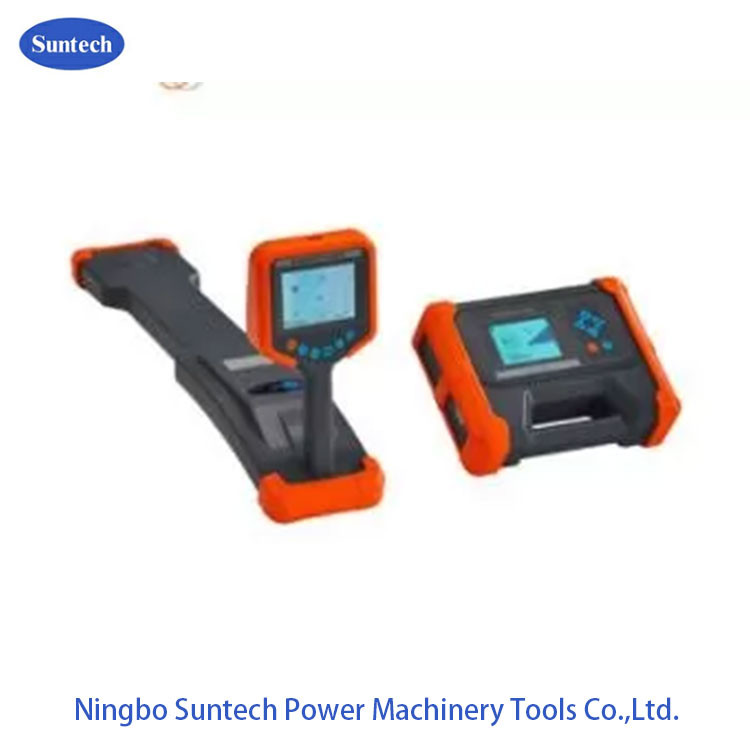

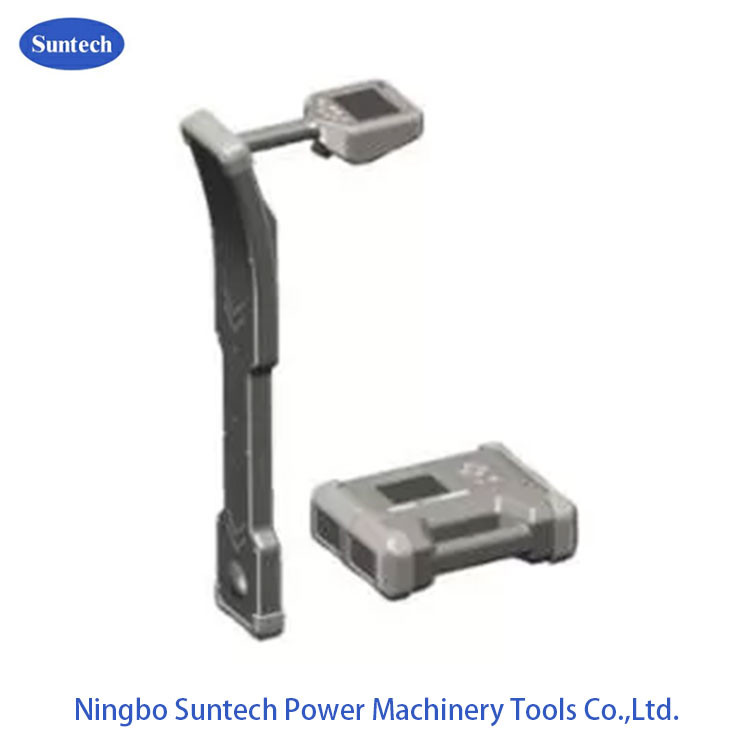

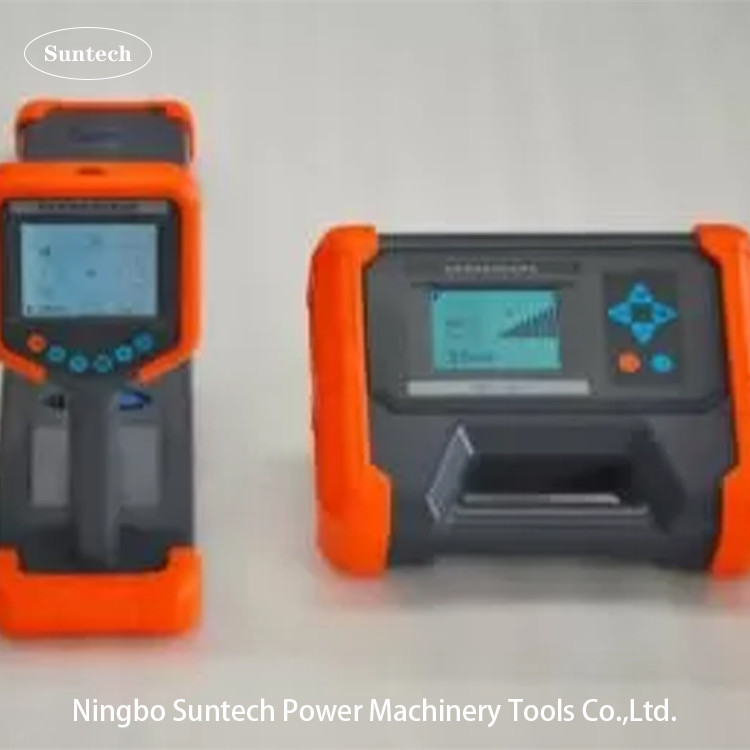

CTT1000 cable tracing tester adalah sistem deteksi pipa logam bawah tanah berkinerja tinggi yang terdiri dari pemancar sinyal dan penerima.Survei pipa dan pengukuran kedalaman pipa logam dan kabel bawah tanahHal ini dapat melakukan identifikasi keunikan dengan berbagai aksesoris yang dipilih, serta kerusakan isolasi pipa dan pencarian untuk beberapa jenis kesalahan kabel
II. Fitur
Kompas tampilan: secara intuitif menampilkan lokasi pipa dan arah kiri & kanan.
Pelacakan perintah benar dan salah: pengukuran arah arus, pelacakan perintah kesalahan yang benar, menghilangkan gangguan garis (beberapa frekuensi).
Pengukuran kedalaman dan arus, dapat menampilkan kurva kekuatan sinyal historis.
Pemrosesan pengambilan sampel presisi tinggi yang sepenuhnya digital: stabil dan dapat diandalkan, sensitivitas ultra tinggi, kemampuan anti-interferensi yang kuat,dapat sepenuhnya menekan frekuensi daya dan interferensi harmonik dari kabel berjalan berdekatan dan pipa.
Deteksi kabel yang berjalan: penjepit transmisi berkinerja tinggi, sinyal output kopling maksimum ke kabel yang berjalan.
Identifikasi kabel/pipeline: Klem fleksibel (opsional) mudah digunakan dan memberikan hasil identifikasi yang jelas; stetoskop (opsional) dapat digunakan ketika tidak nyaman menggunakan klem.
Penemuan kesalahan tanah: penguat HV (opsional) meningkatkan tegangan output maksimum menjadi 1000V, menggunakan bingkai A (opsional) untuk menemukan titik pecah isolasi tanah pipa,Tidak perlu menyesuaikan nolPanah menunjukkan arah titik kesalahan.
Frekuensi deteksi ganda: deteksi aktif dan deteksi pasif.
Berbagai output sinyal pemancar: output koneksi langsung, output kopling penjepit, induksi radiasi.
Daya keluar pemancar yang tinggi, output ganda diatur, pencocokan impedansi otomatis dan perlindungan.
Baterai lithium ion kapasitas besar,
Kasus yang kokoh, ringan dan portabel.
III. Parameter teknis
Pemancar
Modus output: output koneksi langsung, induksi radiasi, output kopling penjepit ((opsional), penguat HV lokasi kesalahan ((opsional).
Frekuensi output: 640Hz (frekuensi senyawa), 1280Hz (frekuensi senyawa), 10kHz, 33kHz, 82kHz, 197kHz.
Kekuatan output: Max.10W, 10 gigi diatur, otomatis impedansi pencocokan.
Tegangan keluaran koneksi langsung: maksimum 150Vpp.
Overload dan perlindungan sirkuit pendek.
Antarmuka manusia-mesin: layar LCD matriks titik 320 x 240.
Baterai internal: 4 bagian 18650 baterai lithium ion, nominal 7.4V, 6.8Ah.
Penerima
Modus input: Koil penerima built-in, CTs clamp-on fleksibel (opsional), Stetoskop (opsional), perangkat deteksi kesalahan tipe A (opsional).
Frekuensi penerimaan: Frekuensi deteksi aktif untuk pipa: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.;Frekwensi deteksi pasif frekuensi daya: 50Hz/60Hz dan 250Hz/300Hz (bisa dikonfigurasi pengguna).Frekuensi deteksi RF pasif: frekuensi pusatnya masing-masing 10kHz, 33kHz, 82kHz.
Mode deteksi pipa: metode puncak lebar, metode puncak sempit, metode sound valley.
Mode identifikasi kabel: CT dengan penjepit fleksibel (opsional) identifikasi otomatis dan pengukuran arus, identifikasi stetoskop (opsional).
320*240 layar LCD, menunjukkan amplitudo sinyal, arah kiri/kanan, indikasi benar/salah, kurva sejarah kekuatan sinyal, kedalaman, arus dan hasil.
Baterai internal, 2 bagian 18650 baterai lithium ion, 7,4V, 3,4Ah.
lainnya
Dimensi: pemancar 280*220*90mm. penerima 680*277*120mm.
Berat: pemancar 2.3kg. penerima 2.0kg.
Pengisi daya: input AC100-240V, 50/60Hz, output DC 8.4V,2A/3A.
Kondisi kerja: Suhu -10-40°C, Kelembaban 5-90% RH, ketinggian <4500m.
IV. Aksesoris standar
Tidak, tidak. | Nama | Gambar dan instruksi | Qty. |
1 | Kabel sambungan output pemancar | 1 | |
2 | Pengeboran tanah | 2 | |
3 | Jalur ekstensi grounding | 1 | |
4 | Pengisi daya | T standar, pemancar dan penerima harus diisi secara terpisah | 2 |
V. Aksesoris opsional (Specifikasi saat memesan)
Tidak, tidak. | Nama | Gambar dan instruksi |
1 | Kabel penghubung untuk aksesori penerima. | Plug 6 inti biru |
2 | Kabel penghubung untuk aksesori pemancar. | Colokan 5-inti merah |
3 | Clamp-on CT untuk pemancar | |
4 | CT fleksibel untuk penerima | |
5 | Sebuah bingkai | |
6 | Penambah HV deteksi kesalahan | |
7 | Stetoskop miniatur | |
8 | Stetoskop batang panjang | |
9 | Batang deteksi untuk stetoskop batang panjang |
