Set Uji Tegangan Resonansi Frekuensi Variabel, Set Uji Tegangan Tinggi Untuk Substasiun UHV atau GIS
I. Penerapan:
This series of test system mainly aims at AC voltage withstand test of primary equipment of large capacitor and high voltage and can also satisfy field AC voltage withstand test of sorts of capacitance apparatusReaktor pengujian HV menggunakan pola serangkaian paralel gabungan yang tidak hanya memenuhi persyaratan tegangan tahan dari trafo HV, GIS, SF6 pemutus,Induksi dan busing saling tetapi juga kabel jarak jauh XLPE , dengan kompatibilitas tes ekstensif untuk menjadi tegangan yang diinginkan tahan perangkat pengujian untuk sistem pasokan listrik perbaikan dan unit konstruksi insinyur listrik.

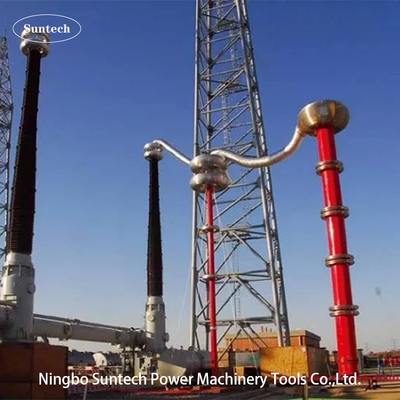

Gambar di atas adalah untuk sistem uji resonansi seri variabel 5000KVA/1000KV di lapangan uji di Shanxi Jindongnan Substation, pengujian HV
GIS dari jalur UHV kelas 1000KV di dalam negeri.
Objek yang berlaku
- Kabel jarak jauh XLPE dengan kelas 110KV,220KV,500KV
- HV GIS atau GIL, kapasitor kopling HV,transformator tegangan kapasitor kelas tidak lebih dari 1000KV
- Mengumpulkan kapasitor (tes frekuensi janji di 45 ∼ 65Hz)
II. Komponen Utama: (misalnya 4000KVA/1000KV sistem uji)
SN | Nama Komponen | Jenis dan spesifikasi | Qty. | Setiap berat | Setiap Dimensi |
1 | Daya frekuensi variabel | FKVF-200kW/380V | 1 keping | 180kg | 750*700*1000mm |
2 | Transformator eksitasi | CQSB ((J) 200kVA | 1 keping | 1800kg | 650*650*800mm |
3 | Reaktor pengujian resonansi HV | CHX ((kf) -800kVA/200kV | 5 keping | 2800kg | D1200*H1250mm |
4 | Pembagi kapasitas | TRF-1000kV/1000pF | 1 set | 550kg | D350*H7600mm |
5 | Aksesoris pengujian khusus | 1 set |
Catatan:1. Load capacitor dapat opsional ketika beban kecil garis tesing atau perlu analog beban untuk mengontrol frekuensi tes.
2.Reaktor uji dapat diproduksi menjadi 150KV,200KV,250KV,300KV, 350KV, 400KV untuk setiap bagian tegangan nominal sesuai dengan ruang lingkup objek yang diuji yang berbeda atau pelanggan requried.arus nominal dari masing-masing reaktor HV dapat 1 ~ 15A opsional dalam set seri ini,
3. Induktansi damping HV dapat opsional untuk menekan harmonik frekuensi tinggi dan menahan tegangan tinggi yang disebabkan oleh flashover objek yang diuji, khusus dalam EHV atau UHV test set.
Prinsip pengujian:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
IV. Data Teknis Umum:
V. Fitur dan Keuntungan Teknis
VI. Panel perangkat lunak pengukuran dan kontrol utama sebagai berikut:
VII.Aksesoris
VIII. Model Tipe Lainnya
1 Untuk uji hipotesis GIS di lokasi AC kelas 123KV ~ 300KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-400KVA/200KV,400KV | 200KV*2 | 2A@200KV | 400KVA | Untuk 123KV dan di bawah kelas GIS |
1A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-800KVA/200KV,400KV | 200KV*2 | 4A@200KV | 800KVA | Untuk 123KV dan di bawah kelas GIS |
2A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-1000KVA/200KV,400KV | 200KV*2 | 5A@200KV | 1000KVA | Untuk 123KV dan di bawah kelas GIS |
2.5A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-2000KVA/200KV,400KV | 200KV*2 | 10A@200KV | 2000KVA | Untuk 123KV dan di bawah kelas GIS |
5A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
2Untuk uji hipotesis AC di lokasi GIS kelas 145KV ~ 362KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-500KVA/250KV,500KV | 250KV*2 | 2A@250KV | 500KVA | Untuk 145KV dan di bawah kelas GIS |
1A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-1000KVA/250KV,500KV | 250KV*2 | 4A@250KV | 1000KVA | Untuk 145KV dan di bawah kelas GIS |
2A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-2000KVA/250KV,500KV | 250KV*2 | 8A@250KV | 2000KVA | Untuk 145KV dan di bawah kelas GIS |
4A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-3000KVA/250KV,500KV | 250KV*2 | 12A@250KV | 3000KVA | Untuk 145KV dan di bawah kelas GIS |
6A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
3 Untuk170KV ~ 550KV kelas GIS uji hipotesis AC di lokasi
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-1200KVA/300KV,600KV | 300KV*2 | 4A@300KV | 1200KVA | Untuk 170KV dan di bawah kelas GIS |
2A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-1800KVA/300KV,600KV | 300KV*2 | 6A@300KV | 1800KVA | Untuk 170KV dan di bawah kelas GIS |
3A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-2400KVA/300KV,600KV | 300KV*2 | 8A@300KV | 2400KVA | Untuk 170KV dan di bawah kelas GIS |
4A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-3600KVA/300KV,600KV | 300KV*2 | 12A@300KV | 3600KVA | Untuk 170KV dan di bawah kelas GIS |
6A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-4800KVA/300KV,600KV | 300KV*2 | 16A@300KV | 4800KVA | Untuk 170KV dan di bawah kelas GIS |
8A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
4 UntukUji hipotesis GIS di lokasi AC kelas 123KV ~ 800KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-2400KVA/200KV × 4 | 800KV | 12A@200KV | 2400KVA | Untuk 123KV dan di bawah kelas GIS |
6A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
3A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
3A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
CHX-3600KVA/200KV × 4 | 800KV | 13A@200KV | 3600KVA | Untuk 123KV dan di bawah kelas GIS |
9A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
4.5A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
4.5A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
CHX-4800KVA/200KV × 4 | 800KV | 24A@200KV | 4800KVA | Untuk 123KV dan di bawah kelas GIS |
12A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
6A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
6A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
IX. Tabel standar uji isolasi di lokasi dari IEC 62271-203:2011 untuk HV GIS
