380V AC Resonant Test System Daya Frekuensi Resonant Unit Kontrol Cerdas

Detail produk:

Tempat asal:	Ningbo，Cina
Nama merek:	Ningbo Suntech Power
Sertifikasi:	ISO9001
Nomor model:	Seri CHX-(L).

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Satu unit
Harga:	Negotiable
Kemasan rincian:	Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis
Waktu pengiriman:	45-65 hari kerja
Syarat-syarat pembayaran:	T/T, L/C
Menyediakan kemampuan:	4 unit/2 bulan

Kontak

Detil Deskripsi produk

Penggunaan:	Unit Pengukuran dan Kontrol Untuk Frekuensi Daya AC Resonant Tahan Voltase Uji Sirkuit.	Keuntungan:	Perlindungan Terbaik Dan Fungsi Pemantauan Terbaik
Cara operasi:	Cara Kontrol Ganda, Kontrol Komputer PLC Atau Kontrol Tombol Manual	Khusus Untuk:	Ganti Konsol Tradisional Lama Untuk Meningkatkan Efisiensi
Maks.tekanan kontrol:	Tanpa Batas, Dibuat Berdasarkan Pesanan	Arus Kontrol Maks:	Tanpa Batas, Dibuat Berdasarkan Pesanan
Akurasi tes:	Tidak Kurang dari 1,5%	Sumber Daya:	380V, 50/60Hz, Fase Tunggal
Cahaya Tinggi:	380V AC Resonant Control Unit , Unit Kontrol Cerdas Resonansi Frekuensi Daya , Sistem PLC AC Resonant Test

Frekuensi Daya AC Resonant Tahan Voltase Test Set, Frekuensi Daya Resonant Intelligent Control Unit

I. Deskripsi Produk:

Sistem kontrol cerdas resonansi frekuensi daya seri CHXT (L), berdasarkan sistem kontrol manual, dilakukan oleh IPC dengan kontrol PLC, mengatur operasi, kontrol,pemantauan dan perlindungan dalam salah satu sistem kontrol cerdas.

Dikombinasikan dengan sistem resonansi seri frekuensi daya, sistem ini dapat melakukan uji daya tegangan AC penuh otomatis untuk berbagai unit pembangkit, mengakomodasi kapasitor, kabel listrik dan GIS,CT, isolator, alat isolasi, busbar dll. di produsen peralatan listrik

II. Aplikasi dan penggunaan

Unit pengukuran dan kontrol untuk sirkuit uji tegangan resonansi AC Frekuensi Daya.
Ganti konsol tradisional lama untuk meningkatkan efisiensi tes tegangan tinggi dan meningkatkan pemantauan dan perlindungan selama pengujian tegangan tahan resonansi.

III. Komponen utama dari unit:

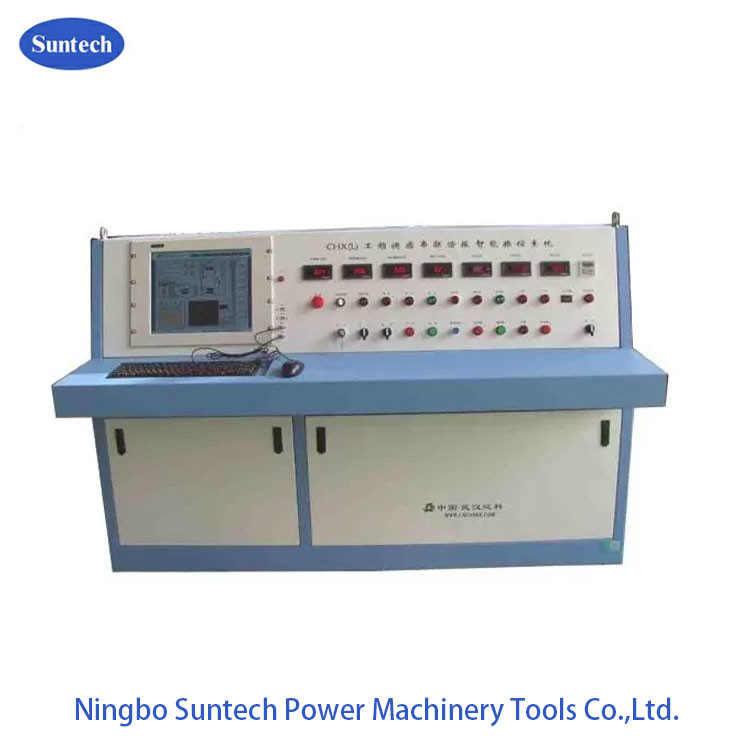

Konsol Kontrol Resonansi Cerdas

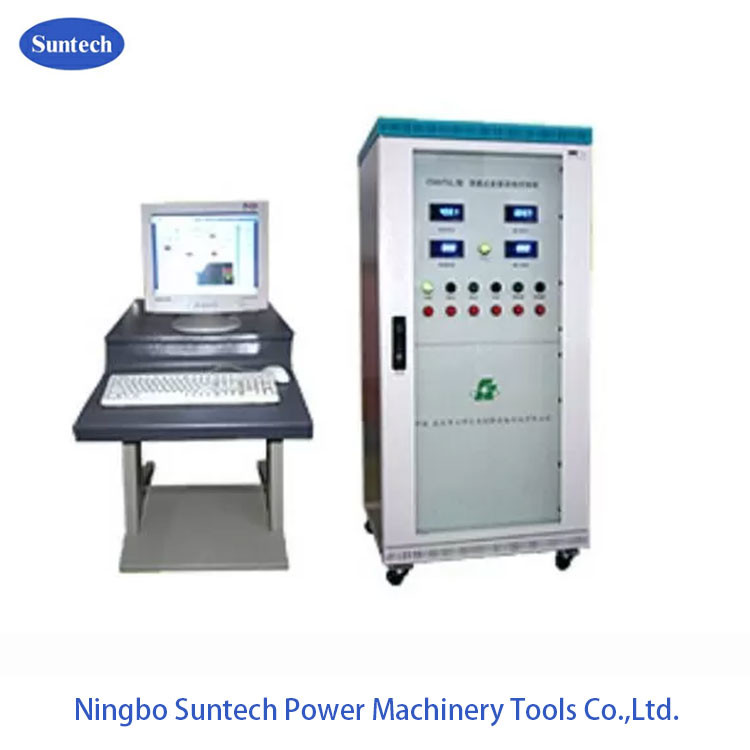

Kabinet pengatur tegangan listrik
Komputer PLC (dirancang terintegrasi atau desain tata letak eksternal, opsional)
Kelompok kabel koneksi
Lampu alarm eksternal

IV. Fungsi utama:

1Fungsi manipulasi yang sempurna:

Fungsi uji otomatis yang dapat diprogram
Pencarian titik resonansi otomatis
Fungsi pelacakan titik resonansi selama step-up
Fungsi pembatasan HV
Fungsi pelacakan selama tegangan menahan
Intervensi manual kapan saja selama uji otomatis
Kontrol variabel kecepatan step-up dengan kisaran kecepatan 2 ~ 5Kv/s

2. Fungsi pengukuran dan tampilan tanggal

Tampilkan item:

1 Tegangan daya, arus;

2 Tegangan keluar, arus regulasi tegangan;

3Tegangan dari sisi HV;

4 Kebersihan inti besi;

5 Q Nilai;

6 Nilai COSø Tingkat harmonis;

Kurva 7u→t.

3. Self-periksa untuk status nyata dan fungsi tampilan

Menampilkan manipulasi sendiri adalah untuk memfasilitasi pengguna untuk memantau.

4. Fungsi pelindung

Isolasi komunikasi serat optik
Perlindungan flashover
Perlindungan atas tegangan
HV pengambilan sampel hilang perlindungan
Perlindungan pembatas HV
Perlindungan rem darurat

5.Fungsi manajemen data

Database dalam sistem dapat menyimpan berbagai data tes historis. Pencarian yang fleksibel dan sederhana memudahkan pengguna untuk menilai status objek uji pada data sejarah dan membuat file objek uji.

V. Data teknis umum:

Mode sirkuit resonansi: Resonansi seri dengan induktansi variabel
Model sistem: dibuat sesuai pesanan
Sumber daya masukan: 380±10% ((single-phase),50Hz/60Hz
Kapasitas output nominal: dibuat sesuai pesanan
Nominal output Voltage:dibuat sesuai pesanan
Listrik output nominal: dibuat sesuai pesanan
Rentang frekuensi: 50/60Hz
Output Resonansi bentuk gelombang tegangan: gelombang sinus murni
THD dari bentuk gelombang output: ≤ 1%
Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
Siklus kerja: 180 menit di bawah kondisi kerja saat ini;
Tingkat kebisingan: Tidak lebih dari 65dB
Struktur Reaktor: terendam minyak dengan tipe tangki besi,induktansi diatur

VI. Deskripsi fungsi

Fungsi kontrol dan indikasi jarak jauh untuk celah besi-inti reaktor:Sensor celah dipasang di reaktor, yang langsung membaca celah besi-inti pada konsol untuk memandu operasi.Saklar pembatas celah dan indikator juga dipasang.
Fungsi langkah turun otomatis ketika waktu tahan habis:Withstanding timing mengadopsi digit timer. Ketika waktu tahan habis, sistem akan langkah turun otomatis.
Posisi nol dekat, fungsi langkah awal nol:Dengan fungsi pembatasan nol. Jika regulator tegangan tidak berada di posisi nol, maka tombol output HV tidak dapat ditutup,Memastikan sistem melangkah dari nol.
Perlindungan over current:Sistem ini dengan over current relay, yang memiliki anti interferensi yang tinggi, tindakan cepat, perlindungan objek uji terhadap kerusakan over current.
Fungsi perlindungan overvoltage dan flash-over objek uji:Sistem ini menggunakan papan perlindungan overvoltage dan flash-over elektronik, melindungi objek uji terhadap overvoltage dan flash-over.Ini cepat., stabil dan dapat diandalkan, mengatasi ketidakstabilan, diskret besar dan penyesuaian tidak nyaman dari tegangan perlindungan celah bola.tampilan digital, yang langsung, nyaman dan akurat. perlindungan flash-over sampel varian kecelakaan dari sinyal pembuangan jatuh keterlambatan, membandingkannya dengan sinyal dasar dan menentukan.Ini sangat akurat., menghindari kemungkinan kesalahan gerak oleh varian kecelakaan dari meningkatnya keterlambatan.
Fungsi monitor real-time untuk data uji:Mampu memantau tegangan sisi HV, arus dan tegangan sisi LV, arus, yang lebih langsung melihat status uji.
Tampilan digital resonansi sirkuit dan fungsi penguncian ketika tidak resonansi dan step up:
Jika sistem tidak berada di titik resonansi, ia harus menekan tombol tutup untuk meningkatkan.,lepaskan tombol tutup, klik tombol step up/down untuk step up atau step down.
Hentikan darurat: Tekan saklar rem darurat. Setelah terjadi kondisi abnormal selama tes, tekan saklar ini.daya utama akan dipotong segera untuk melindungi keselamatan personel pengujian dan peralatan.
