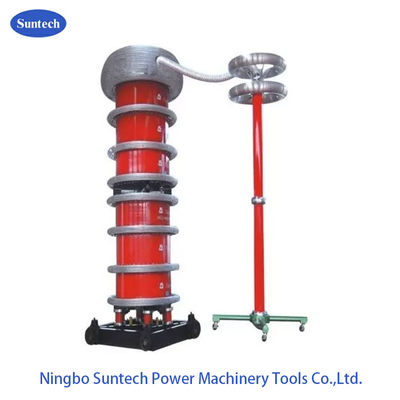

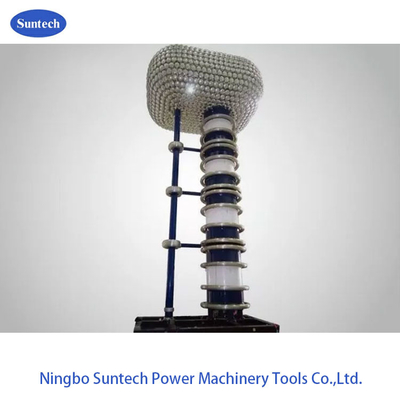

Sistem Uji Resonansi Frekuensi Daya AC Untuk Uji rutin CVT EHV Dan CB

V. Data teknis umum:

1. Mode sirkuit resonansi: Resonansi seri dengan induktansi variabel
2. Model sistem: dibuat sesuai pesanan
3. Sumber daya masukan: 380±10% ((single-phase),50Hz/60Hz
4. Kapasitas output nominal: dibuat sesuai pesanan
5. Tegangan output nominal:tidak lebih dari 800KV
6. Listrik output nominal: dibuat sesuai pesanan
7. Tingkat PD sendiri: tidak lebih dari 10pC
8. Rentang frekuensi: 50/60Hz
9. Output Resonansi bentuk gelombang tegangan: gelombang sinus murni
10. THD dari bentuk gelombang output: ≤ 1%
11. Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
12. Siklus kerja: 30 menit di bawah kondisi kerja saat ini;
13. Faktor kualitas dari set uji sendiri: Q≥30;
14. Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 30 menit;
15. Tingkat kebisingan: Tidak lebih dari 65dB
16. Struktur Reaktor: terendam minyak dengan tipe tangki besi,induktansi diatur

1. Daya reaktif sepenuhnya dikompensasi, daya peralatan dan daya hanya kurang dari 1/10 dari peralatan yang diukur; dengan volume yang lebih kecil dan lebih ringan dibandingkan dengan peralatan dalam kapasitas yang sama.
2. Dengan kapasitas output besar dan kapasitas daya kecil, biaya rendah, mudah dioperasikan dan disimpan dengan aman.
3. Sirkuit filter arus khas, distorsi tegangan output (THD) sangat kecil
4. Arus sirkuit pendek setelah flashover atau kerusakan hanya kurang dari 1/10 (1/Q) dari arus yang diukur, dapat secara efektif mencegah kerusakan pada titik kesalahan setelah kerusakan.
5. Auto meledak busur setelah flashover, itu adalah proses yang panjang dan stabil untuk memulihkan tegangan resonansi serial, aman.

VII. Fungsi

1. Fungsi kontrol dan indikasi jarak jauh untuk celah besi-inti reaktor:Sensor celah dipasang di reaktor, yang langsung membaca celah besi-inti pada konsol untuk memandu operasi.
2. Fungsi otomatis turun ketika waktu tahan habis:Waktu tahan menggunakan digit timer. ketika waktu tahan habis, sistem akan otomatis turun.
3. Posisi nol dekat, nol memulai langkah fungsi:Jika regulator tegangan tidak berada di posisi nol, maka tombol output HV tidak dapat ditutup, memastikan sistem melangkah dari nol.
4. Perlindungan atas arus:Sistem ini dengan over current relay, yang memiliki anti interferensi tinggi, tindakan cepat, perlindungan objek uji terhadap kerusakan over current.
5. Overvoltage dan flash objek uji-Fungsi perlindungan atas:Sistem ini mengambil elektronik overvoltage dan flash-over papan perlindungan, melindungi objek uji terhadap overvoltage dan flash-over.diskretitas besar dan penyesuaian yang tidak nyaman dari tegangan perlindungan celah bola. Pengaturan perlindungan over voltage adalah penyesuaian manual, tampilan digital, yang langsung, nyaman dan akurat.Proteksi flash-over sampel varian kecelakaan dari sinyal pembuangan penundaan jatuh, membandingkannya dengan sinyal dasar dan menentukan. itu adalah akurasi tinggi, menghindari kemungkinan kesalahan gerakan oleh varian kecelakaan meningkat keterlambatan.
6. Fungsi pemantauan waktu nyata untuk data uji:Ini dapat memantau tegangan sisi HV, arus dan tegangan sisi LV, arus, yang lebih langsung melihat status tes.
7. Tampilan digital resonansi sirkuit dan fungsi penguncian ketika tidak resonansi dan step up:
8. Jika sistem tidak berada di titik resonansi, ia harus menekan tombol tutup untuk meningkatkan.,lepaskan tombol tutup, klik tombol step up/down untuk step up atau step down.
9. Hentikan daruratSetelah terjadi kondisi yang tidak normal selama tes, tekan tombol ini.daya utama akan dipotong segera untuk melindungi keselamatan personel pengujian dan peralatan.

VIII.Aksesoris

• Kotak aksesori untuk aksesori penyimpanan
• Kabel sambungan dari kontrol konsol dan regulator tegangan
• Kabel penghubung ragulator tegangan dan trafo yang menarik
• Kabel keluar dari trafo yang menarik
• Kabel grounding sistem
• Kabel paralel reaktor
• Kabel output HV ((reactor untuk membagi, pembagi untuk objek uji)
• Kabel pengukuran HV (kabel output sinyal pembagi tegangan)
• Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.

IX. Model opsional
