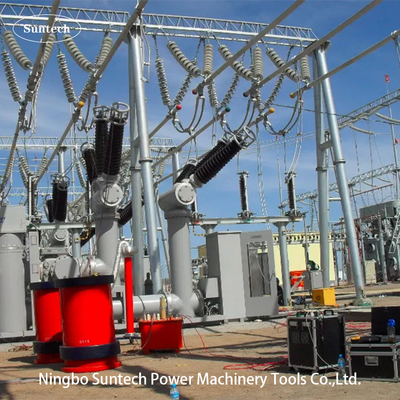

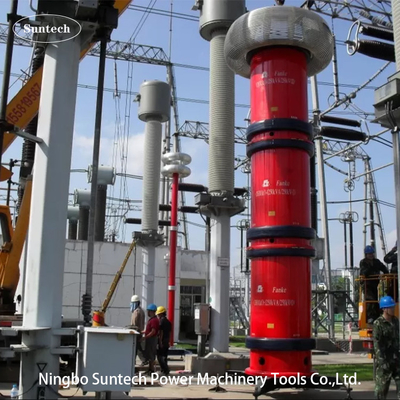

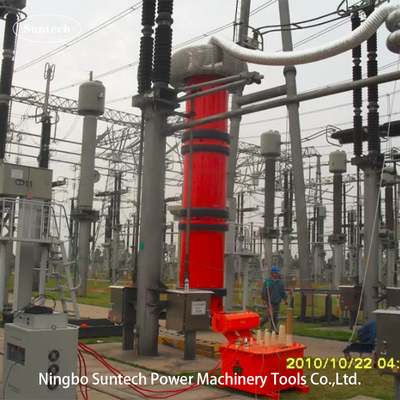

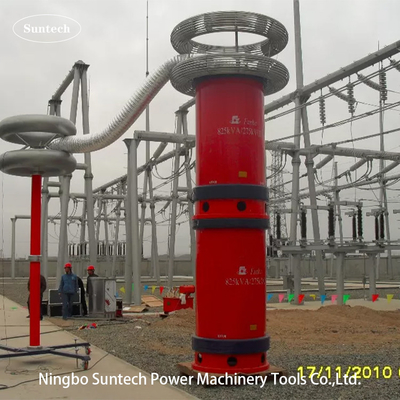

Frekuensi Variabel Resonant Tahan Voltase Test Set, Untuk EHV High Voltage GIS Test
I. Penerapan:
Set uji ini model CHX-4800KVA/200KV,400KV,600KV,800KV dirancang untuk melakukanuji hipotesis AC di lokasi dengan teknologi sirkuit resonansi frekuensi variabeluntuk GIS kelas 110kV ~ 800kV dan fasilitas listrik HV lainnya; Tegangan uji tertinggi tidak lebih dari 200KV,400KV,600KV atau 800KV melalui reaktor uji HV modular secara paralel atau dalam sambungan seri Frekuensi uji dapat dari 30-300Hz; siklus kerja tidak lebih dari 15 menit atau 60 menit.
Melalui reaktor uji modular terhubung secara paralel atau dalam seires, set uji juga dapat dilakukan pada situs berikut AC hipot tes:
1.1 Tidak lebih dari 200KV dan 24A untuk HV GIS dengan tidak lebih dari Ubernomor=123KV danlistrik HV lainnyafasilitas
1.2 Tidak lebih dari 400KV dan 12Auntuk HV GIS dengan maksimum Ubernomor=300KV danlistrik HV lainnyafasilitas
1.3 Tidak lebih dari 600KV dan 6Auntuk EHV GIS dengan maksimum Ubernomor= 550KV danlistrik HV lainnyafasilitas
1.4 Tidak lebih dari 800KV dan 6Auntuk EHV GIS dengan maksimum Ubernomor=800KV danlistrik HV lainnyafasilitas
Sampai sekarang, kami telah memasok 1200KV dan 9A frekuensi yang jarang terjadi sistem tes resonansi untuk China power grid perusahaan.model seri yang berbedasesuai dengan aplikasi pengujian HV atau UHV yang berbeda melalui reaktor pengujian dalam rangkaian atau koneksi paralel dan jumlah konfigurasi di setiap set,Model serupa dapat melihat model khas lainnya pada klausa berikut.
II. Komponen utama:
SN | Nama Komponen | Jenis dan spesifikasi | Qty. | Setiap berat | Setiap Dimensi |
1 | Daya frekuensi variabel | FKVF-200kW/380V | 1 keping | 180kg | 750*700*1000mm |
2 | Transformator eksitasi | CQSB ((J) 200kVA | 1 keping | 1800kg | 650*650*800mm |
3 | Reaktor pengujian resonansi HV | CHX ((kf) - 1200kVA/200kV | 4 buah | 2800kg | D1200*H1250mm |
4 | Pembagi kapasitas | TRF-800kV/1000pF | 1 set | 550kg | D350*H7600mm |
5 | Aksesoris pengujian khusus | 1 set |
Catatan:1. Kondensator beban dapat menjadi opsional ketika garis beban kecil sedang tesing atau membutuhkan beban analog untuk mengontrol frekuensi uji.
2. Reaktor uji dapat diproduksi untuk 150KV, 200KV, 250KV, 300KV, 350KV, 400KV untuk setiap bagian tegangan nominal sesuai dengan ruang lingkup objek yang diuji yang berbeda atau pelanggan requried.arus nominal dari masing-masing reaktor HV dapat 1 ~ 15A opsional dalam set seri ini,
3. Induktansi damping HV dapat opsional untuk menekan harmonik frekuensi tinggi dan menahan tegangan tinggi yang disebabkan oleh flashover objek yang diuji, khusus dalam EHV atau UHV test set.
Prinsip pengujian:
VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))
IV. Data Teknis Umum:
V. Panel perangkat lunak pengukuran dan kontrol utama sebagai berikut:
VI.Aksesoris
VII. Model Tipe Lainnya
7.1 Untuk uji hipotesis GIS di lokasi AC kelas 123KV ~ 300KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-400KVA/200KV,400KV | 200KV*2 | 2A@200KV | 400KVA | Untuk 123KV dan di bawah kelas GIS |
1A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-800KVA/200KV,400KV | 200KV*2 | 4A@200KV | 800KVA | Untuk 123KV dan di bawah kelas GIS |
2A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-1000KVA/200KV,400KV | 200KV*2 | 5A@200KV | 1000KVA | Untuk 123KV dan di bawah kelas GIS |
2.5A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
CHX-2000KVA/200KV,400KV | 200KV*2 | 10A@200KV | 2000KVA | Untuk 123KV dan di bawah kelas GIS |
5A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
7.2Untuk uji hipotesis AC di lokasi GIS kelas 145KV ~ 362KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-500KVA/250KV,500KV | 250KV*2 | 2A@250KV | 500KVA | Untuk 145KV dan di bawah kelas GIS |
1A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-1000KVA/250KV,500KV | 250KV*2 | 4A@250KV | 1000KVA | Untuk 145KV dan di bawah kelas GIS |
2A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-2000KVA/250KV,500KV | 250KV*2 | 8A@250KV | 2000KVA | Untuk 145KV dan di bawah kelas GIS |
4A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
CHX-3000KVA/250KV,500KV | 250KV*2 | 12A@250KV | 3000KVA | Untuk 145KV dan di bawah kelas GIS |
6A@500KV | Untuk 362KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
7.3 Untuk170KV ~ 550KV kelas GIS uji hipotesis AC di lokasi
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-1200KVA/300KV,600KV | 300KV*2 | 4A@300KV | 1200KVA | Untuk 170KV dan di bawah kelas GIS |
2A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-1800KVA/300KV,600KV | 300KV*2 | 6A@300KV | 1800KVA | Untuk 170KV dan di bawah kelas GIS |
3A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-2400KVA/300KV,600KV | 300KV*2 | 8A@300KV | 2400KVA | Untuk 170KV dan di bawah kelas GIS |
4A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-3600KVA/300KV,600KV | 300KV*2 | 12A@300KV | 3600KVA | Untuk 170KV dan di bawah kelas GIS |
6A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
CHX-4800KVA/300KV,600KV | 300KV*2 | 16A@300KV | 4800KVA | Untuk 170KV dan di bawah kelas GIS |
8A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
7.4 UntukUji hipotesis GIS di lokasi AC kelas 123KV ~ 800KV
Model | Tegangan nominal | Listrik output nominal | Kapasitas output nominal |
Aplikasi (Mulai dari 45Hz) |
CHX-2400KVA/200KV × 4 | 800KV | 12A@200KV | 2400KVA | Untuk 123KV dan di bawah kelas GIS |
6A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
3A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
3A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
CHX-3600KVA/200KV × 4 | 800KV | 13A@200KV | 3600KVA | Untuk 123KV dan di bawah kelas GIS |
9A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
4.5A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
4.5A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
CHX-4800KVA/200KV × 4 | 800KV | 24A@200KV | 4800KVA | Untuk 123KV dan di bawah kelas GIS |
12A@400KV | Untuk 300KV dan di bawah kelas GIS | |||
6A@600KV | Untuk 550KV dan di bawah kelas GIS | |||
6A@800KV | Untuk 800KV dan di bawah kelas GIS | |||
Permintaan khusus dapat dibuat dengan pesanan |
VIII. Tabel standar uji isolasi di lokasi dari IEC 62271-203:2011 untuk HV GIS
