Name: Perangkat pengujian kabel panjang HV XLPE / Peralatan pengujian Hv 3000KVA Atau Kapasitas OEM
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-3000KVA/150KV
Price: 285,715.00 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Prinsip Uji: Sirkuit Resonan Frekuensi Variabel

Penggunaan: AC tahan tes tegangan untuk kabel HV atau GIS

Kapasitas maksimum: 3000KVA Atau OEM

Tegangan Maks: 150KV Atau OEM

Frekuensi pengujian: 20-300Hz

Siklus: 60 menit atau OEM

Akurasi tes: Tidak Kurang dari 1,5%

Spesial untuk: Uji Di Tempat Untuk Kabel HV XLPE Panjang Dan GIS

Standar tes: IEC 60060-1:2010;IEC 60840:2011 dan IEC 62067:2011 untuk kabel XLPE

Menyoroti:

Perangkat pengujian kabel 3000KVA

Perangkat pengujian kabel XLPE

Peralatan pengujian kabel XLPE Hv

Informasi dasar

Tempat asal: Ningbo，Cina

Nama merek: Ningbo Suntech Power

Sertifikasi: ISO9001

Nomor model: CHX-3000KVA/150KV

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis

Waktu pengiriman: 25 ~ 35 hari kerja

Syarat-syarat pembayaran: L/C, T/T

Menyediakan kemampuan: 10 set / 2 bulan

Galeri

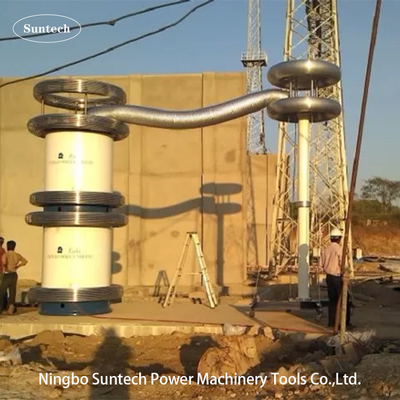

Perangkat pengujian kabel panjang HV XLPE / Peralatan pengujian Hv 3000KVA Atau Kapasitas OEM

Deskripsi Produk

Reaktor Uji Tegangan Resonan Frekuensi Variabel Untuk Kabel HV XLPE Panjang

I. Penerapan:

Reaktor uji tegangan tinggi adalah penguat HV atau generator dalam sirkuit tegangan resonansi frekuensi variabel, memiliki kapasitas besar dan HV untuk satu bagian dengan output faktor kualitas yang lebih tinggi.ini khusus untuk tes kabel tegangan tinggi XLPE dengan jarak yang lebih panjang .

Perusahaan Fanke dapat menyelesaikan desain dan memproduksi barang sesuai dengan semua jenis kebutuhan pelanggan. seperti jenis silinder dan jenis tangki besi.

Reaktor uji dapat diproduksi untuk 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV untuk setiap bagian tegangan nominal sesuai dengan ruang lingkup objek yang diuji atau pelanggan yang berbeda.arus nominal dari masing-masing reaktor HV dapat 1 ~ 5A, 10A, 15A, 20A, 25A, 30A.

II. Gambar prinsip pengujian:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: Sumber catu daya frekuensi variabel yang merupakan bagian kontrol dan pengukuran dalam sirkuit uji.

T: Transformer eksitasi yang menyediakan tegangan eksitasi untuk reaktor uji HV
L: Reaktor uji yang adalah induktansi resonansi dalam sirkuit LC dan menghasilkan tegangan uji

Cx: Peralatan yang diuji

MOA1: Lightning Arrestor adalah bagian perlindungan pada transformator eksitasi
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah)) yang merupakan bagian pengukuran tegangan HV

III. Data teknis umum:

Mode pengujian sistem: Resonansi seri dengan frekuensi variabel
Model sistem: OEM
Sumber daya input: 380 ± 10% ((tiga fase),50Hz/60Hz
Jumlah reaktor uji HV: OEM
Kapasitas output nominal: OEM
Tegangan output nominal: 150KV atau OEM
Tegangan uji maksimal: tidak lebih dari 150KV,300KV,450KV
Listrik output nominal: 25A max atau OEM
Rentang frekuensi: 20Hz-300Hz
Output Resonansi bentuk gelombang tegangan: gelombang sinus
THD dari bentuk gelombang output: ≤ 1%
Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
Siklus kerja: 60 menit di bawah kondisi kerja saat ini;
Faktor kualitas dari set uji sendiri: Q≥60
Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
Tingkat kebisingan: Tidak lebih dari 65dB
Struktur reaktor: jenis terendam minyak, tipe tabung epoksi silinder;

IV.Aksesoris

Cincin korona yang diperlukan
Kabel paralel reaktor
Kabel keluar HV ((reactor untuk membagi)
Cincin Corona untuk reaktor uji
Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.

V. Model khas reaktor uji

1 Model opsional untuk tes tegangan tahan kabel XLPE kelas 132KV di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-775KVA/155KV	155KV	5A	775KVA	Kabel 132kV≤1km
CHX-1550KVA/155KV	155KV	10A	1550KVA	Kabel 132kV≤2km
CHX-2325KVA/155KV	155KV	15A	2325KVA	Kabel 132kV≤3km
CHX-3100KVA/155KV	155KV	20A	3100KVA	Kabel 132kV≤4km
CHX-3875KVA/155KV	155KV	25A	3875KVA	Kabel 132kV≤5km
CHX-7750KVA/155KV	155KV	50A	7750KVA	Kabel 132kV≤10km
CHX-12400KVA/155KV	155KV	80A	12400KVA	Kabel 132kV≤16km
CHX-15500KVA/155KV	155KV	100A	15500KVA	Kabel 132kV≤20km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 132kV, 0,25uF/km

2 Model opsional untuk uji tegangan tegangan di tempat kabel XLPE kelas 230KV

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-2020KVA/255KV	255KV	8A	2020 KVA	Kabel 220~230kV≤1km
CHX-4080KVA/255KV	255KV	16A	4080KVA	Kabel 220~230kV≤2km
CHX-6120KVA/255KV	255KV	24A	6120KVA	Kabel 220~230kV≤3km
CHX--8160KVA/255KV	255KV	32A	8160KVA	Kabel 220~230kV≤4km
CHX--10200KVA/255KV	255KV	40A	10200KVA	Kabel 220~230kV≤5km
CHX--20400KVA/255KV	255KV	80A	20400KVA	Kabel 220~230kV≤10km
CHX--25500KVA/255KV	255KV	100A	25500KVA	Kabel 220~275kV≤12,5km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 230kV, 0,25uF/km

3 Model opsional untuk uji tegangan tahan kabel XLPE kelas 330KV di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi Maksimal
CHX-3500KVA/350KV	350KV	10A	3500KVA	Kabel 330kV≤1km
CHX-7000KVA/350KV	350KV	20A	7000KVA	Kabel 330kV≤2km
CHX-10500KVA/350KV	350KV	30A	10500KVA	Kabel 330kV≤3km
CHX-14000KVA/350KV	350KV	40A	14000KVA	Kabel 330kV≤4km
CHX-21000KVA/350KV	350KV	60A	21000KVA	Kabel 330kV≤5km
CHX-28000KVA/350KV	350KV	80A	28000KVA	Kabel 330kV≤10km
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Kelas tegangan kabel yang diuji ≤ 330kV, 0,25uF/km

4 Opsional model lain untuk kabel XLPE panjang tahan tes tegangan di lokasi

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi (Mulai dari 20Hz)
CHX-2600KVA/130KV	130KV	10A,20A	1300KVA	Untuk U₀=64KV dan di bawah kabel
CHX-3000KVA/150KV	150KV	10A, 20A	3000KVA	Untuk U₀= 87KV dan di bawah kabel
CHX-10000KVA/250KV	250KV	20A, 40A	10000KVA	Untuk U₀=127KV dan di bawah kabel
CHX-20000KVA/250KV	250KV	20A, 80A	20000KVA	Untuk U₀=127KV dan di bawah kabel
CHX-21000KVA/350KV	350KV	20A, 60A	21000KVA	Untuk U₀= 230KV dan di bawah kabel
CHX-42000KVA/350KV	350KV	20A, 80A	42000KVA	Untuk U₀= 230KV dan di bawah kabel
Permintaan khusus dapat dibuat dengan pesanan

Catatan: Tegangan uji kabel XLPE dianggap 1,7U₀

5 Model opsional untuk kabel kelas HV atau EHV dan GISUji hipotesis AC di lokasi

MOdel	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi (Mulai dari 20Hz)
CHX-2600KVA/130KV,260KV	130KV,260KV	20A@130KV	2600KVA	Untuk U₀= Kabel 64KV Untuk GIS kelas 72.5KV
		10A@260KV		Untuk U₀=127KV kabel Untuk GIS kelas 145KV
CHX-9000KVA/150KV,300KV	150KV, 300KV	60A@150KV	9000KVA	Untuk U₀= kabel 87KV Untuk GIS kelas 72.5KV
		30A@300KV		Untuk U₀=Kabel 160KV Untuk GIS kelas 170KV
CHX-10000KVA/250KV,500KV	250KV,500KV	40A@250KV	10000KVA	Untuk U₀=127KV kabel Untuk GIS kelas 145KV
		20A@500KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 362KV
CHX-20000KVA/250KV,500KV	250KV,500KV	80A@250KV	20000KVA	Untuk U₀=127KV kabel Untuk GIS kelas 145KV
		40A@500KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 362KV
CHX-21000KVA/350KV,700KV	350KV, 700KV	60A@350KV	21000KVA	Untuk U₀=190KV kabel Untuk GIS kelas 170KV
		30A@700KV		Untuk U₀= Kabel 290KV Untuk GIS kelas 550KV
Permintaan khusus dapat dibuat dengan pesanan

VI. Tabel standar pengujian di lokasi dari IEC 60840:2011 dan IEC 62067:2011 untuk kabel XLPE

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 1

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 2

VII. Tabel standar uji isolasi di lokasi dari IEC 62271-203:2011 untuk HV GIS

Long HV XLPE Cable Testing Device / Hv Test Equipment 3000KVA Or OEM Capacity 3
