Name: Variable Inductance AC Resonant Test System Hydraulic Type Untuk HV GIS atau CVT
Brand: Ningbo Suntech Power
SKU: Seri CHX(LYY).
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (191 reviews)

Rumah Produk Potongan Sekering Tegangan Tinggi

Variable Inductance AC Resonant Test System Hydraulic Type Untuk HV GIS atau CVT

Detail produk:

Tempat asal:	Ningbo，Cina
Nama merek:	Ningbo Suntech Power
Sertifikasi:	ISO9001
Nomor model:	Seri CHX(LYY).

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Satu unit
Harga:	Negotiable
Kemasan rincian:	Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis
Waktu pengiriman:	45 ~ 60 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	2 set / 2 bulan

Kontak

Detil Deskripsi produk

Prinsip Uji:	Sirkuit resonansi induktansi variabel	Penggunaan:	Uji tegangan tahan AC di lokasi untuk HV GIS atau CVT
Fitur Desain:	Instalasi Cepat Dan Daur Ulang Cepat, Bebas PD	Komponen:	Reaktor pengujian, kontrol konsol, tegangan regulator kabinet, standar tegangan pembagi
Frekuensi pengujian:	50Hz/60Hz	Siklus:	15 menit
Akurasi tes:	Tidak Kurang dari 1,5%	Bentuk gelombang keluaran:	Gelombang sinus yang baik
Spesial untuk:	Uji di tempat untuk HV atau EHV GIS,CVT	Cara Menggunakan Reaktor:	Satu tubuh dan tipe hidrolik untuk berdiri dan daur ulang
Standar tes:	IEC60060-1:2010;IEC 62271-203:2011 Untuk GIS
Cahaya Tinggi:	Sistem Uji Resonansi AC Induktansi Variabel , Sistem Uji Resonan AC Hidraulik

Variable Inductance Resonant Tahan Tegangan Test Set, Hydraulic Type HV Test Set Dengan Resonansi, CVT Testing

I. Penerapan:

CHX-(LYY) Perangkat Uji Resonansi Seri Pengangkat Otomatis Hidraulik terutama berlaku untuk tahan tegangan AC dan deteksi debit parsial dari peralatan listrik tegangan tinggi tidak lebih dari 800KV.Khususnya cocok untuk uji kalibrasi lapangan untuk tingkat CVT yang berbeda dan uji tahan tegangan AC untuk tingkat HV yang berbeda.GIS dan GIL.

Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy, sifat elektromagnetik,mesin mobil dan transmisi hidraulik, yang membuat pengujian lapangan jauh lebih cocok dan efisien

II. Lingkup penerapan

Digunakan untuk sumber daya tegangan tinggi bebas PD frekuensi daya untuk uji kalibrasi lapangan perbedaan sudut dan kesalahan rasio CVT.
Digunakan untuk uji daya tegangan AC dan uji PD HV.GIS, HV.GIL, HV.switch, induktor bersama dan busing dengan tegangan tidak lebih dari 800KV

III. Komponen utama:

Transformator eksitasi tipe satu badan dan reaktor ujidengan platform Hydraulic Type
Konsol Pengukuran dan Kontrol
Kabinet pengatur tegangan listrik
Pembagi tegangan standar dengan kopling

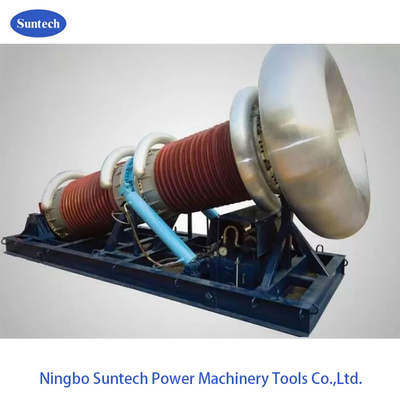

IV. Berdiri kuat dan Daur ulang Gambar

Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT 0

Variable Inductance AC Resonant Test System Hydraulic Type For HV GIS Or CVT 1

1.Desain multi-tap untuk kedua reaktor mampu memenuhi output tegangan tinggi frekuensi daya yang dibutuhkan oleh kalibrasi lapangan untuk CVT di bawah 50Hz.
2. Cocok dengan sumber daya frekuensi variabel untuk menyelesaikan uji tegangan AC tahan untuk peralatan listrik seperti GIS, pemutus,
Induktor bersama, rentang isolasi 110KV - 500KV.

V. Fitur Utama

Daur ulang cepat atau berdiri bagian pembangkit HV ((reaktor uji & trafo rangsangan) melalui peralatan elektro-hidraulik dan tidak perlu menggunakan mesin angkat,Mengurangi intensitas kerja dan meningkatkan efisiensi tes; mudah menghindari ketinggian transportasi peralatan uji;
Desain internal terintegrasi untuk reaktor uji tegangan tinggi bebas PD dan trafo eksitasi untuk menghemat ruang tata letak lapangan uji;
Mengadopsi rok payung silikon untuk bahan isolasi dari cangkang bagian pembangkit HV, mengurangi tinggi dan mengoptimalkan volume&berat
dari bagian;
Kontainer dasar khusus digunakan untuk mudah mewujudkan transportasi kendaraan dipasang; Mengadopsi peralatan elektro-hidraulik dengan dorongan besar dan mengangkat lembut keluar dari kelincahan dan tidak berayun;
Sistem dapat dilengkapi dengan kendaraan pengujian tertentu bersama-sama ((opsional)

Data Teknis Umum:

Kondensator nominal: 400KVA 1000KVA
Tegangan nominal: 400KV ∙ 800KV
Listrik nominal: 1A 2A
Kekuatan kerja: pasokan fase tunggal 380V,50Hz/60Hz
Nilai faktor kualitas sistem: Q ≥ 50
Siklus kerja dan kenaikan suhu: setelah 15 menit operasi nominal, kenaikan suhu gulungan ≤ 65K
Kebisingan: ≤ 65dB
Ketinggian: ≤ 3000m
Suhu lingkungan: -25°C ~ 45°C,kelembaban relatif ≤ 90%,tidak ada kondensasi
Ukuran: lihat gambar di atas

VI.Aksesoris

Kotak aksesori untuk aksesori penyimpanan
Kabel input sumber daya
Kabel output sumber daya
kabel sambungan antara trafo eksitasi dan regulator tegangan
kabel sambungan antara trafo eksitasi dan konsol kontrol
Kabel grounding sistem
Kabel keluaran HV reaktor
Kabel pengukuran HV (kabel output sinyal pembagi tegangan)
Kabel output HV ((reactor untuk membagi, pembagi untuk objek uji)
Platform tipe hidrolik
Cincin Corona untuk reaktor uji dan pemisah
Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.

VII. Model Tipe Lainnya

Model	Tegangan nominal	Listrik output nominal	Kapasitas output nominal	Aplikasi (Mulai dari 45Hz)
CHX-(LYY) -400KVA/400KV	200KV*2	2A@200KV	400KVA	Untuk 132KV dan di bawah kelas GIS
		1A@400KV		Untuk 132KV dan di bawah kelas CVT
CHX-(LYY) -800KVA/400KV	200KV*4	4A@200KV	800KVA	Untuk 132KV dan di bawah kelas GIS
		2A@400KV		Untuk 132KV dan di bawah kelas CVT
CHX-(LYY) -800KVA/400KV,800KV	400KV*2	2A@400KV	800KVA	Untuk 400KV dan di bawah kelas GIS
		1A@800KV		Untuk 400KV dan di bawah kelas CVT
CHX-(LYY) -1600KVA/400KV,800KV	400KV*4	4A@400KV	1600KVA	Untuk 400KV dan di bawah kelas GIS
		2A@800KV		Untuk 400KV dan di bawah kelas CVT
Permintaan khusus dapat dibuat dengan pesanan
