Container Type HV Test Set With Resonance Fast High Voltage Test System (Sistem pengujian tegangan tinggi cepat dengan resonansi)

Resonansi Frekuensi Variabel Tahan Voltase Test Set, Container Tipe HV Test Set Dengan Resonansi, Pengujian Cepat

I. Penerapan:

Perangkat uji resonansi seri gaya wadah CHX-(JZ mengikat semua peralatan uji perangkat uji resonansi seri dalam beberapa wadah,Desain integrasi kabinet pengamatan dan kontrol dan peralatan pengujian lengkap, menghubungkan jalur uji dan kotak distribusi daya dimaksudkan untuk transportasi clipper, cepat terhubung untuk uji,nyaman untuk pemeliharaan dan pemasangan untuk peralatan pengujian yang sangat mengurangi intensitas tenaga kerja dan cocok untuk operasi lapangan

II. Lingkup penerapan

• Transformer terinduksi tahan tegangan dan pengujian PD.
• Uji kalibrasi CVT kelas 500KV dan di bawahnya;
• Uji hipot AC untuk HV CT/switch/bushing kelas 220KV dan di bawahnya
• Uji daya tegangan AC untuk GIS, GIL dan kabel kelas tidak lebih dari 220KV

III. Jenis larutan

• Container gaya 220kv transformer tegangan tahan dan peralatan lengkap dari uji pengurangan parsial
• Peralatan pengujian resonansi seri frekuensi variabel GIS tegangan tinggi 220kv gaya kontainer.
• Peralatan pengujian resonansi frekuensi variabel kabel XLPE tegangan tinggi gaya wadah.
• Transformer HV tipe kontainer, peralatan kalibrasi lapangan CVT.

Catatan:sebagian dari mereka dapat dirancang sebagai teleskop listrik hidrolik karena ukuran peralatan.

Beberapa bagian penguji dapat dirancang dengan kompatibilitas

IV. Tata letak dasar kontainer

• Ruang Observasi & Kontrol: termasuk unit observasi dan kontrol, misalnya kabinet kontrol atau komputer, meter nilai puncak, instrumen pembebasan parsial, dll.
• Zona integrasi peralatan pengujian HV: termasuk sumber daya frekuensi variabel ((pengurangan parsial atau umum),HV ((pengurangan parsial) transformator eksitasi,reaktor pengujian HV,HV capacitance voltage divider.
• Unit distribusi listrik:termasuk petir, AC ruang kontrol, rangkaian distribusi listrik ruang observasi dan kontrol.
• Distrik gudang perlengkapan uji:termasuk gudang saluran penghubung uji eksternal, perlengkapan dan alat untuk pengujian dan pemasangan.

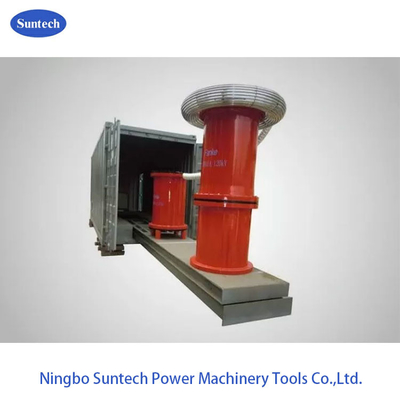

• Plat pendorong hidrolik listrik dapat digunakan untuk beberapa bagian spesifikasi sehingga membuat perangkat di zona HV meregangkan atau bergerak kembali ke kabin secara otomatis

V. Fitur Teknis dan Keuntungan

• Efisiensi pengujian lapangan sangat meningkat
• Desain terintegrasi dari observe & kontrol kabinet dan perangkat uji lengkap.
• Mempertimbangkan masalah pemanasan, getaran dan kehilangan dengan konsep desain yang sama sekali baru
• Nyaman untuk mengangkat dan transportasi
• Disegel dengan tekanan udara untuk tahan air, tahan hujan dan tetap hangat.
• Meja operasi khusus dan tempat untuk instrumen,perangkat anti-getaran hidrolik dua dimensi, mencegah kerusakan instrumen dalam transportasi pengujian.
• Jarak keamanan isolasi yang cukup dipertimbangkan dalam merancang untuk peralatan HV dan wadah.
• Sistem perangkat uji dan parameter konfigurasi wadah dapat dipilih oleh sampel pelanggan.
• Elektrik mendorong reaktor jika dilengkapi dengan unit dorongan hidrolik dan gerakannya lembut dan stabil, tidak ada stagnasi penjepit dan ayunan untuk menghindari waktu penanganan unit penguat.
• Generator dan perangkat pengendali kabel juga dapat dipilih

VI. Komponen Utama:

• Kelompok reaktor uji HV
• Sumber daya frekuensi variabel
• Transformator eksitasi
• Pembagi tegangan
• Kontainer Operasi dan kontrol yang lebih kecil
• Satu wadah standar untuk zona pengujian HV
• Aksesoris uji dan sebagainya.
