PD Free Ac Resonant Test Set Peralatan Uji Pelepasan Parsial Tidak lebih dari 10pC

Detail produk:

Tempat asal:	Ningbo，Cina
Nama merek:	Ningbo Suntech Power
Sertifikasi:	ISO9001
Nomor model:	Seri FKWJF

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Satu unit
Harga:	Negotiable
Kemasan rincian:	Kotak Kayu Standar Ekspor Dengan Fumigasi Gratis
Waktu pengiriman:	65 ~ 90 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	5 set / 2 bulan

Kontak

Detil Deskripsi produk

Prinsip Uji:	Sirkuit Resonan Frekuensi Variabel	Penggunaan:	Uji Ketahanan Tegangan Terinduksi Dan Pelepasan Sebagian
Fitur Desain:	Tipe Bebas PD, Tidak Lebih Dari 10pC	Komponen:	Sumber Daya V/F, Trafo Eksitasi, Reaktor Uji Modular yang lebih ringan, dan Pembagi Tegangan
Frekuensi pengujian:	150Hz～200Hz Atau 20~300Hz	Siklus:	90 menit atau 180 menit
Akurasi tes:	Tidak Kurang dari 1,5%	Bentuk gelombang keluaran:	Gelombang sinus yang baik
Spesial untuk:	Uji Di Tempat Untuk Transformator Daya Kelas UHV Berkapasitas Besar	Cara Menggunakan Reaktor:	Berturut-turut atau Berhubungan Separale
Standar tes:	IEC60076-3-2013
Cahaya Tinggi:	Peralatan pengujian pelepasan parsial 150Hz , PD Free Ac Resonant Test Set , Set Uji Resonansi AC Frekuensi Variabel

PD Resonansi Bebas Tahan Tegangan Test Set, Transformer Induced Tegangan Tahan Dan Uji Descharge Parsial

I. Deskripsi produk:

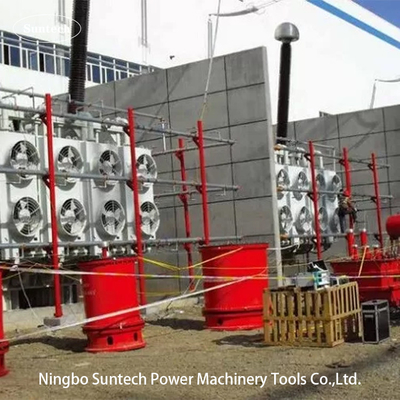

Sistem uji seri FKWJF terutama digunakan untuk medan terinduksi tegangan tahan dan tes pembebasan parsial dari transformator daya kelas 110KV dan di atas. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer Sistem ini juga dapat dirancang kompatibel untuk menguji kabel XLPE jarak jauh atau HV GIS.Gambar di atas adalah untuk transformer terinduksi tegangan tahan & parsial discharge sistem uji yang dibuat oleh Fanke untuk pengujian untuk 220KV power transformer di lapangan.

Tes tahan tegangan induksi (IVWT), juga disebut tes tahan tegangan lebihan induksi, ACSD, ACLD, DVDF, adalah salah satu tes dielektrik paling penting dari transformator daya.IVWT diperlukan uji rutin dan penerimaan tester instalasi untuk transformer daya 110KV..

II. Objek yang berlaku

Transformer dengan isolasi bertingkat 110KV
Transformer 220KV, 500KV, 750KV, 1000KV Kelas.
Uji daya tegangan AC dapat dilakukan untuk GIS, trafo, saklar, busing dan kabel tidak lebih dari 1000kv jika dilengkapi dengan reaktor HV resonansi seri yang tepat.

III. Komposisi Sistem

PD bebas dorong-tarik sumber daya frekuensi variabel & mengamati & mengendalikan kabinet,
Transformator eksitasi bebas PD,
reaktor uji kompensasi kerugian,
Instrumen pengujian pembuangan parsial
Pemisah tegangan kopling
Aksesoris pengujian yang diperlukan

IV. Fitur teknis

Dirancang sirkuit penguat daya linier, keluar gelombang sinus penuh, sedikit distorsi gelombang.
Perlindungan berganda meliputi:perlindungan kerusakan debit, perlindungan pengaturan tegangan,perlindungan sirkuit pendek output,perlindungan posisi nol mulai,perlindungan loop amplifikasi lengan jembatan,perlindungan kurva daya. setiap jenis perlindungan di atas bekerja, output tegangan akan diblokir segera sumber daya loop utama akan dipotong untuk menjamin keselamatan personil,objek yang diuji dan sistem pengujian.
Sumber sinyal perangkat diproduksi dari chip khusus, stabilitas frekuensi output dapat setinggi 0,0001Hz.dan tegangan output dikendalikan oleh chip tunggal yang menjamin tingkat ketidakstabilan tegangan kurang dari 1%.
Dengan fungsi pengaturan parameter uji seperti tegangan dan waktu uji, metode kontrol otomatis dan manual.
Dengan fungsi penyesuaian stabilisasi tegangan otomatis, output tegangan konstan ketika regulasi frekuensi dalam lingkup stabil.
Optik dikendalikan, terisolasi sepenuhnya HV dan tegangan rendah kontrol loop.
Kontinyu disesuaikan dalam rentang frekuensi uji 20~400Hz dan dengan fungsi pencarian otomatis frekuensi resonansi.
Layar LCD dan beberapa mouse berputar dikendalikan, antarmuka manusia-komputer yang ramah, sederhana dan nyaman untuk operasi dan gambar kawat.
Sumber daya frekuensi variabel dilindungi oleh bahan magnet permeabilitas tinggi dengan kemampuan anti-gangguan kuat medan listrik dan memastikan akurasi pengukuran dan stabilitas.
Perangkat ini dapat dilengkapi dengan kendaraan uji khusus dan wadah bersama-sama

V. Data Teknis Umum:

1 Kapasitas sumber daya frekuensi variabel: 3kW ~ 450kW ((Opssional Menurut model sistem);

2 Tegangan masuk nominal: Tiga fase 380V±10%,50Hz

3 Tegangan output nominal dari sistem uji: Max hingga 1200KV ((spesifikasi khusus dapat dibuat sesuai pesanan)

4 Listrik output nominal dari sistem uji: Dapat dibuat sesuai pesanan

5 Frekuensi uji output: 20-400Hz

6 PD level sendiri: ≤ 5pCunder tegangan output nominal

7 Bentuk gelombang output: gelombang sinus standar, faktor penyimpangan bentuk gelombang ≤ 1%

8 Tingkat ketidakstabilan tegangan keluaran: ≤ 1,0%

9 Tingkat ketidakstabilan frekuensi output: ≤ 0,05%

10 Tingkat kebisingan: ≤ 65dB

11 Tingkat isolasi: Output/input terminal ground ≥ 3kV/AC/1min

12 Siklus kerja: ≥ 3 jam ((spesifikasi khusus dapat dibuat sesuai pesanan)

13 Peningkatan suhu yang diizinkan: Kerja terus menerus 3 jam dengan beban nominal, tidak lebih dari 70K

Catatan:spesifikasi khusus dapat dibuat sesuai pesanan
