I. Deskripsi produk:

Tes tahan tegangan induksi (IVWT), juga disebut tes tahan tegangan lebihan induksi, ACSD, ACLD, DVDF, adalah salah satu tes dielektrik paling penting dari transformator daya.IVWT diperlukan uji rutin dan penerimaan tester instalasi untuk transformer daya 110KV..

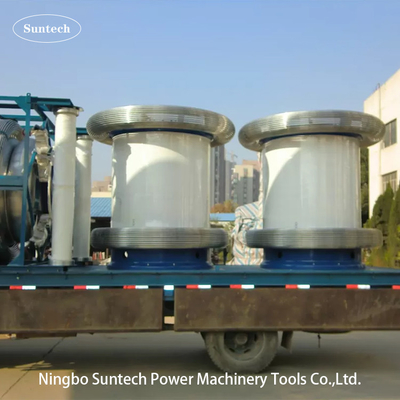

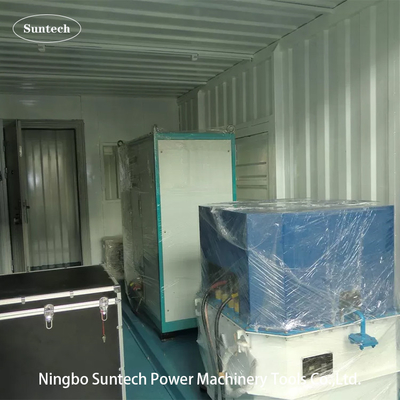

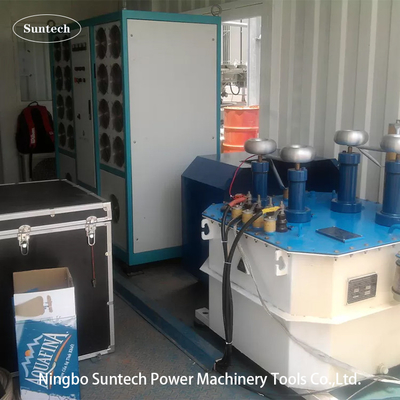

FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest System terdiri dari non-partial discharge variable frequency power, step-up transformer,reaktor kompensasi dan pembagi tegangan kapasitif. Transformator pembebasan parsial, diinduksi tahan sistem tes tegangan melakukan tes dengan cara induksi.Ini diterapkan tegangan ke sisi LV dari objek uji dan menghasilkan arus eksitasi besar dengan mengubah frekuensi sirkuit uji dengan penerapan prinsip resonansi paralelSistem Serial Connected Resonance Test terdiri dari sumber daya frekuensi variabel, transformator eksitasi, reaktor HV dan pembagi tegangan kapasitif.Kondensator dan reaktor dari objek uji membentuk koneksi resonansi serialPembagi tegangan berada dalam sambungan serial dengan objek uji dan digunakan untuk mengukur tegangan resonansi dan bertindak sebagai sinyal perlindungan overvoltage.
output dihubungkan ke sirkuit resonansi seri melalui transformator eksitasi untuk menyediakan kekuatan yang menarik.Sumber daya dengan kapasitas kecil mampu memenuhi uji yang setara dengan 30 sampai 60 kali dari sumber dayaHal ini sangat memecahkan masalah kapasitas yang buruk dari daya uji di situs.

Sistem FKWJF 300KW dapat menyediakan fase tunggal+35KV /150Hz~200Hz arus bolak-balik untuk menguji hingga 630 MVA/220 kV daya transformator kinerja isolasi antara putaran kumparan, lapisan ke lapisan. yaitu, isolasi kecil,termasuk isolasi seragam dan tidak seragam.

Bersama-sama 2 atau 4 saluran PD analizer dan aksesorisnya, Model FKWJF400KW juga dapat digunakan untuk tes tegangan induksi dengan pengukuran pelepasan parsial (IVPD).HV divider dan aksesorisnya, juga dapat melakukan AC diterapkan tahan tes tegangan melalui LC resonansi sirkuit dalam 20 ~ 300Hz.

II. Fitur Utama

• Perangkat ini aman dan dapat diandalkan, yang terintegrasi semua jenis perlindungan termasuk perlindungan overvoltage, perlindungan overcurrent, pelepasan (gejolak) perlindungan,perlindungan setelah daya uji gagal, perlindungan start tegangan nol, perlindungan overheat, dll Ketika salah satu dari di atas
• jika perlindungan telah diaktifkan, perangkat akan memblokir output tegangan uji dan mematikan daya sirkuit utama untuk memastikan keselamatan personel uji, objek uji dan sistem uji.
• Operasi mudah dan nyaman dengan koneksi sederhana.
• Ukuran kecil, berat ringan, penanganan yang fleksibel yang cocok untuk digunakan di lapangan.
• Ini mengadopsi kontrol komputer mikro, yang memiliki stabilitas output yang baik dan keandalan yang tinggi.
• Distorsi gelombang sinus output voltase tinggi kurang dari 1%, yang tidak memiliki kerusakan pada objek uji.

III. Pedoman pengujian

Catatan: Gambar di atas adalah sirkuit koneksi untuk tes tegangan tahan induksi dan deteksi PD ke trafo daya

Selama pengujian PD dan pengujian tegangan induktif, trafo yang diuji mirip dengan objek pengujian kapasitif besar.Arus reaktif kapasitif dari trafo dikompensasi oleh arus induktif dari reaktor kompensasi.Sumber daya frekuensi variabel menyediakan seluruh sistem dengan kerugian aktif dan bagian kecil dari kerugian reaktif. dan kedua kerugian memenuhi kehilangan tidak beban dari trafo listrik pada frekuensi uji.Pembagi tegangan dipasang di terminal output HV dari trafo eksitasiMengukur tegangan di LV (tekanan rendah) sisi trafo utama dengan voltmeter puncak dan menghitung tegangan di sisi HV sesuai dengan rasio tegangan trafo utama.

Kapasitas bushing dari trafo utama digunakan sebagai kondensator kopling. Masukkan sinyal debit parsial ke penguji PD untuk mengukur nilai PD.

Catatan: Gambar di atas adalah sirkuit koneksi untuk tegangan tahan AC yang diterapkan dengan prinsip resonansi LC.
