FKVF Series Electrical Equipment High Voltage Testing System 5KW - 400KW Kapasitas opsional

Frekuensi Variabel AC Resonant Tahan Voltase Test Set, Frekuensi Variabel Resonant Control Unit

I. Deskripsi Produk:

FKVF seri sumber daya frekuensi variabel adalah unit pengukuran dan kontrol utama dan mesin tuan rumah untuk Frekuensi Variabel AC Resonant Tahan Voltase Test Set.Yang juga disebut konverter frekuensi variabel.

Sumber daya frekuensi variabel mengadopsi prosesor sinyal digital ARM dan FPGA dengan kecepatan tinggi, menerima perintah dari komputer jarak jauh, yang mewujudkan kontrol tingkat tinggi dari seluruh prosedur pengujian.Prosesor sinyal digital FPGA dengan kecepatan tinggi menghitung dan mengubah bentuk gelombang output secara real time, nilai tegangan tinggi uji waktu nyata dan parameter sirkuit utama dari daya konverter, dan parameter uji kembali, status operasi ke bagian atas mesin, sinyal perlindungan sampel waktu nyata,output daya dekat cepat dan generator bentuk gelombangnya.

II. Aplikasi dan penggunaan

• Unit pengukuran dan kontrol untuk sirkuit uji tegangan resonansi AC frekuensi yang dapat diubah.
• Ganti konsol tradisional lama untuk meningkatkan efisiensi tes tegangan tinggi dan meningkatkan pemantauan dan perlindungan selama pengujian tegangan tahan resonansi.

III. Komponen utama dari unit:

• Mesin induk FKVF dari sumber daya frekuensi variabel
• Komputer remote control opsional dengan perangkat lunak pengujian bahasa Inggris
• Kotak pemadaman darurat eksternal tunggal opsional
• Kelompok kabel koneksi
• Opsional Lampu alarm eksternal

IV. Prinsip pengujian (misalnya FKVF-300KW)

V. Parameter teknis

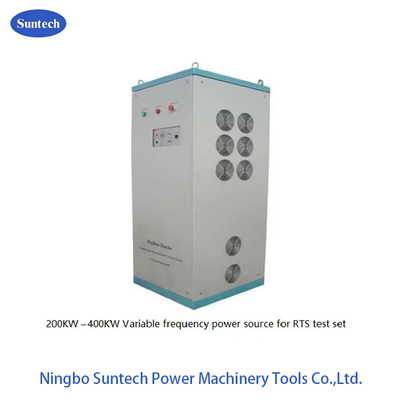

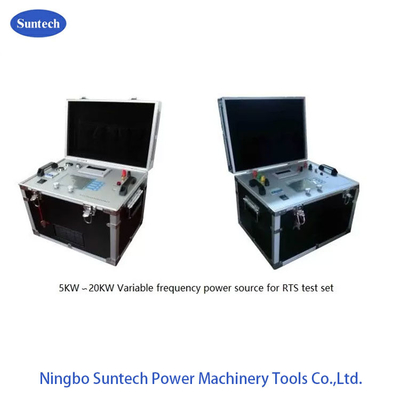

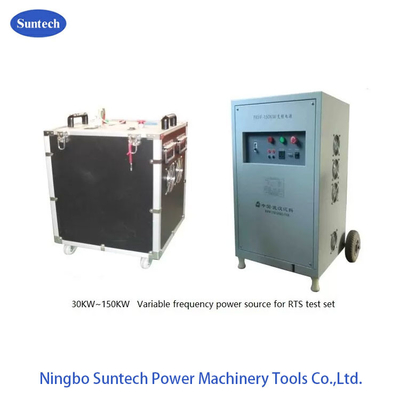

1.Kekuatan nominal: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW opsional

2.Kekuatan masukan: di atas 20KW Tegangan 380V ± 10% tiga fase;

di bawah 20KW Tegangan 220V±10% fase tunggal;

3Frekuensi input kerja: 50Hz/60Hz

4Tegangan output: di atas 20KW: 0-500V (Input 380V) terus diatur

di bawah 20KW: 0-250V ((input 220V) tetap diatur

5.Nominal output current: ditentukan oleh model

6.Bentuk gelombang output: gelombang persegi

7.Rentang frekuensi output yang dapat disesuaikan: 20-400Hz

8Resolusi frekuensi output: 0.03Hz

9.Instabilitas frekuensi output: kurang dari 1%

10Nilai langkah frekuensi output: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11Resolusi tegangan output: 0.01kV

12.Instabilitas tegangan output: kurang dari 1%

13. Nilai langkah tegangan output: U/45000 rentang penuh

14Waktu operasi terus menerus: 60 menit, kenaikan suhu tidak lebih dari 45K

15Kondisi kerja: suhu -10 derajat celcius sampai 40 derajat celcius

16. Ketinggian: kurang dari < 1000m

17. Berat: kurang dari < 20 kg ((5 ~ 20KW);

kurang dari < 30 kg ((30 ~ 50KW);

kurang dari < 650 kg ((100~400KW);

kurang dari < 650 kg ((400 ~ 500KW);

VI. Fungsi utama:

• Bentuk gelombang adalah gelombang persegi yang diatur oleh tegangan lebar denyut nadi
• Terus memantau tegangan dalam proses operasi, ketika tegangan HV berfluktuasi, yang disebabkan oleh fluktuasi tegangan daya dan frekuensi daya,sistem akan menyesuaikan tegangan untuk mengatur tegangan secara otomatis.
• frekuensi pemindaian otomatis, mencari titik resonansi. rentang frekuensi adalah 20-300Hz. Anda dapat mengatur rentang frekuensi pemindaian secara manual.Waktu maksimum pemindaian adalah 2 menit (pemindaian frekuensi penuh)Resolusi frekuensi adalah 0.03Hz.
• Sistem akan menyelesaikan proses pengujian sesuai dengan pengaturan program secara otomatis.
• Ketika pada tes otomatis, Anda dapat beralih ke status kontrol manual kapan saja untuk secara manual mengatur frekuensi dan tegangan
• Otomatis melacak tegangan saat menahan. Otomatis mengatur tegangan untuk tegangan objek ketika tegangan normal berfluktuasi, memperingatkan ketika fluktuasi abnormal.Pengguna dapat beroperasi untuk situasi uji praktis.
• Real-time rendering U-t curve (tekanan-waktu kurva) ketika tegangan regulasi dan menahan.
• Anda dapat melakukan operasi yang sesuai sesuai dengan status tes
• Fungsi perlindungan dan peringatan yang kuat: perlindungan atas arus, perlindungan atas tegangan dan perlindungan flashover, perlindungan atas tegangan tinggi yang tidak normal,Indikasi perlindungan simultan perangkat lunak/perangkat keras. Pastikan file laporan keselamatan dan bentuk untuk memeriksa
• Simpan data tes dan bentuk laporan tes secara otomatis, Anda dapat mencetak laporan tes pada waktu dan juga Anda dapat menyimpan laporan dan mencetak di tempat lain.
• Fungsi penelusuran data, sesuai dengan kondisi Anda untuk menelusuri data tes masa lalu.
