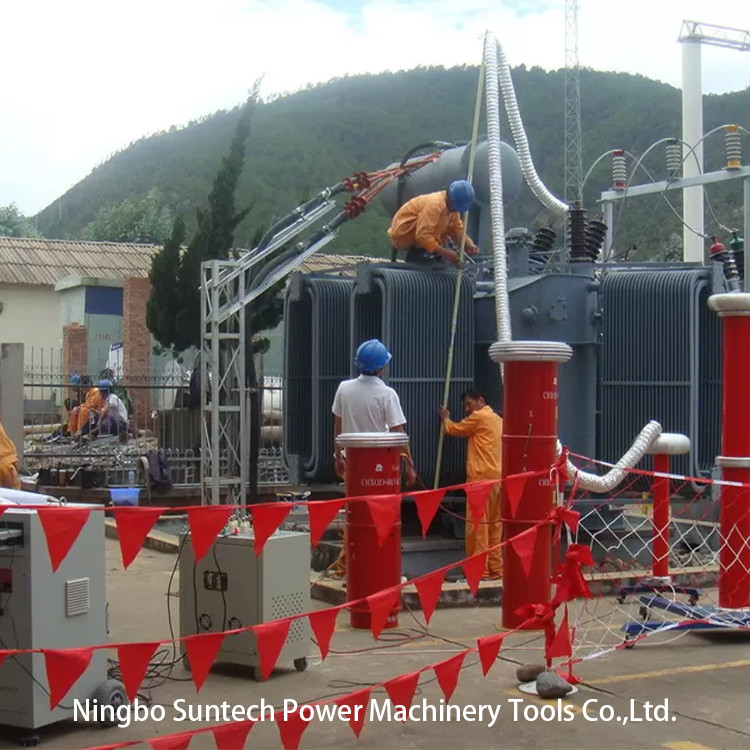

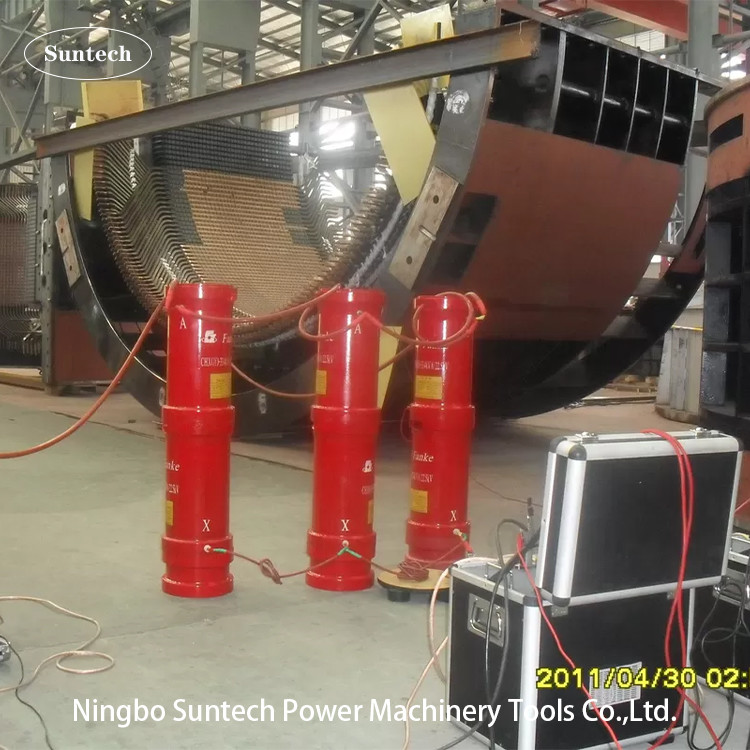

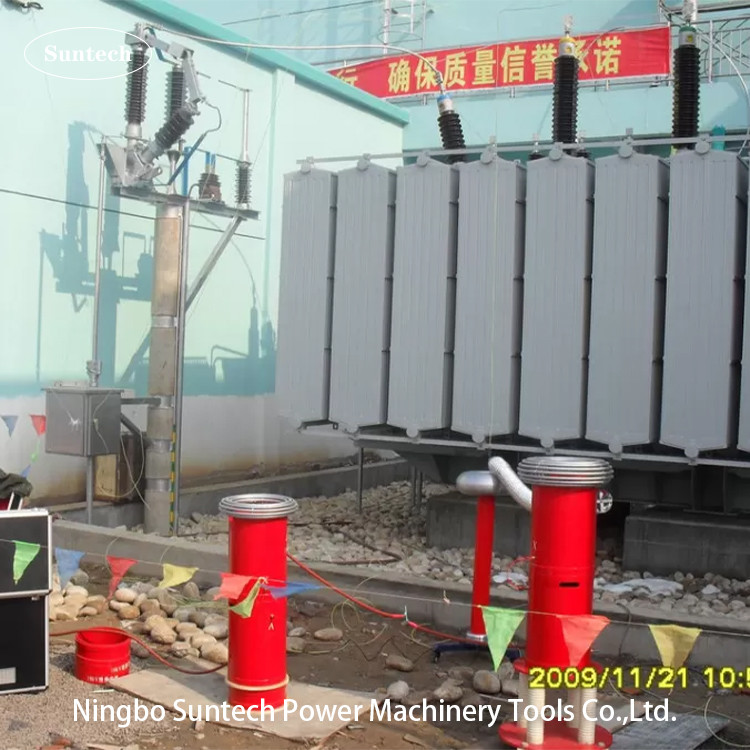

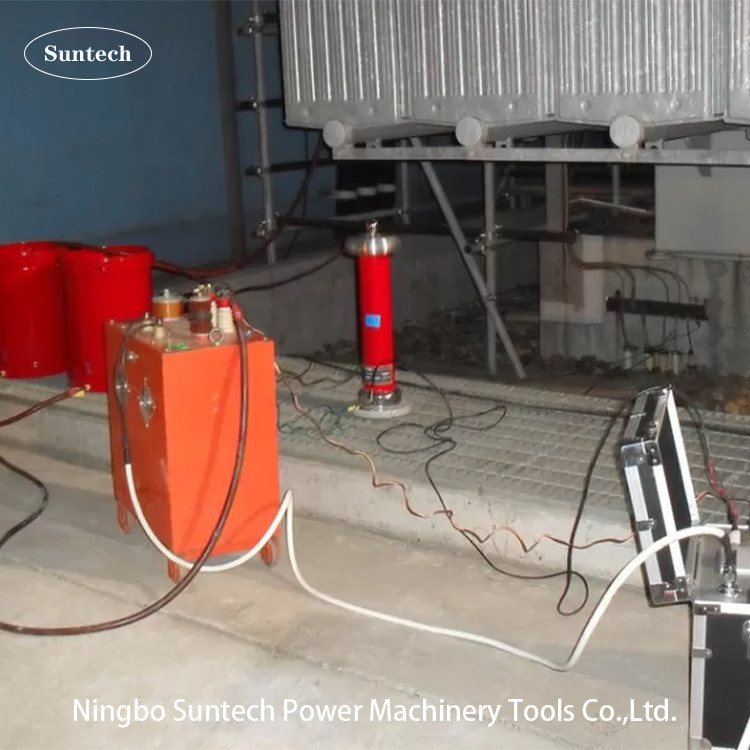

Pada Situs Sistem Uji Resonansi AC Untuk Uji Substasiun Daya 110KV

Catatan:1Kondensator beban dapat opsional saat menguji motor daya, generator dan transformator daya di bawah 45 ~ 65Hz.

2Reaktor uji dapat diproduksi untuk 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV untuk setiap bagian sesuai dengan ruang lingkup objek yang diuji yang berbeda atau kebutuhan pelanggan.

III. Sirkuit pengujian:


VF: Sumber Daya Frekuensi Variabel T: Transformer Eksitasi
L: Reaktor Uji Cx: Peralatan Uji MOA1: Penangkal Petir
C1,C2: Pembagi tegangan ((C1 adalah lengan tegangan tinggi,C2 adalah lengan tegangan rendah))



IV. Data teknis

1. Sumber daya: 220±10% ((single-phase),50Hz/60Hz
2. Rentang aplikasi: substasiun listrik distribusi dan 110KV GIS
3. Kapasitas output nominal: 216kVA
4. Tegangan uji: 27KV, 54KV, 108KV, 200KV
5. Uji arus: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Rentang frekuensi: 30Hz-300Hz
7. Output Resonansi bentuk gelombang tegangan: gelombang sinus
8. THD dari bentuk gelombang output: ≤ 1%
9. Tingkat isolasi: kurang dari 1,1 kali dan menjaga 1 menit, normal
10. Siklus kerja: 60 menit di bawah kondisi kerja saat ini;
11. Faktor kualitas dari set uji itu sendiri: Q≥30 ((pada F=30HZ);
12. Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
13. Tingkat kebisingan: Tidak lebih dari 70B
14. Struktur reaktor: tipe kering, tipe tabung epoksi silinder;

V. Aksesoris

• Kotak aksesori untuk aksesori penyimpanan
• Kabel input sumber daya
• Kabel output sumber daya
• Kabel keluar dari trafo yang menarik
• Kabel grounding sistem
• Kabel paralel reaktor
• Kabel pengukuran HV (kabel output sinyal pembagi tegangan)
• Kabel output HV ((reactor untuk membagi, pembagi untuk objek uji)
• Dasar penyangga isolasi
• cincin corona untuk uji 200KV
• Laporan uji akhir, Sertifikat kualitas, manual pengguna dan daftar kemasan ditawarkan.

VI. Bagian opsional

Kondensator kompensasi beban

• Model opsional: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
