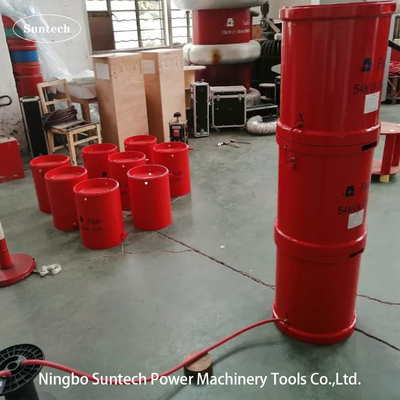

Tipe Frekuensi Modulasi Resonansi Sistem Uji Seri 280kVA

Perangkat uji resonansi seri tipe modulasi frekuensi

1.Laporan yang berlaku dari perangkat
1. Memenuhi tes tegangan tahan AC kabel 10kV / 300mm2, kapasitansi per panjang unit adalah 0,3755μF / km, panjang kabel adalah 2000m, kapasitansi kabel yang diuji adalah 0,75μF,tegangan uji adalah 22kV, dan waktu pengujian adalah 5 menit;
2. Memenuhi 35kV/240mm2 kabel AC tahan tes tegangan, kapasitansi per panjang unit adalah 0,175μF / km, panjang kabel adalah 1000m, kapasitansi kabel yang diuji adalah 0,175μF,tegangan uji adalah 52kV, dan waktu pengujian adalah 180 menit;
3. Memenuhi tes tegangan tahan AC dari kabel 110kV/630mm2, kapasitansi per panjang unit adalah 0,1880μF / km, panjang kabel adalah 100m, kapasitansi kabel yang diuji adalah 0,188μF,tegangan uji adalah 128kV, dan waktu pengujian adalah 60 menit;

2. Perangkat mengikuti standar
GB10229-88 "Reaktor"
GB50150-2016 "Peraturan Pengujian Penyerahan Peralatan Daya"
DL/T 596-1996 "Peraturan pengujian pencegahan untuk peralatan listrik"
GB1094.1-GB1094.6-96 "Kelas perlindungan kandang"
GB2900 "Terminologi Listrik"
GB/T16927.1~2-1997 "Teknologi pengujian tegangan tinggi"
GB 191-2000 "Tanda Grafis Pengemasan, Penyimpanan dan Transportasi"
JB/T 9641-1999 "Test Transformer"
IEC358 ((1990) "Kondensator Kopling dan Capacitance Voltage Divider"
Q/WFK005-2005 "Test Transformer" Fanke Company Enterprise Standard
Q/WFK008-2004 "Reaktor Uji" Fanke Company Enterprise Standard

3. Kondisi lingkungan dari perangkat
1. Suhu lingkungan: -5°C-+45°C;
2. kelembaban relatif: ≤ 90%, tidak ada kondensasi;
3. Ketinggian: ≤ 1000m.

4Keempat, persyaratan kinerja teknis utama dari perangkat
1. kapasitas nominal: 280kVA;
2. tegangan nominal: 35kV; 140kV;
3. arus nominal: 2A;
4Sumber daya: 380V ± 10%;
5Kapasitas nominal sumber daya frekuensi variabel: 20kW;
6Frekuensi kerja: 45-300Hz;
7Keakuratan penyesuaian frekuensi: 0,01Hz; ketidakstabilan frekuensi: ≤ 0,01%;
8Waktu kerja: 180 menit operasi terus-menerus diizinkan di bawah daya nominal;
9Peningkatan suhu: setelah operasi terus menerus selama 180 menit, kenaikan suhu setiap bagian perangkat adalah ≤ 65K;
10. bentuk gelombang output: gelombang sinus, tingkat distorsi bentuk gelombang < 1%;
11Faktor kualitas: perangkat itu sendiri Q> 30 (ketika f=40Hz);
12. Perlindungan: dengan perlindungan overcurrent, overvoltage dan flashover (lihat bagian sumber daya konversi frekuensi untuk rincian);
13Keakuratan pengukuran: 1,5 nilai efektif.
