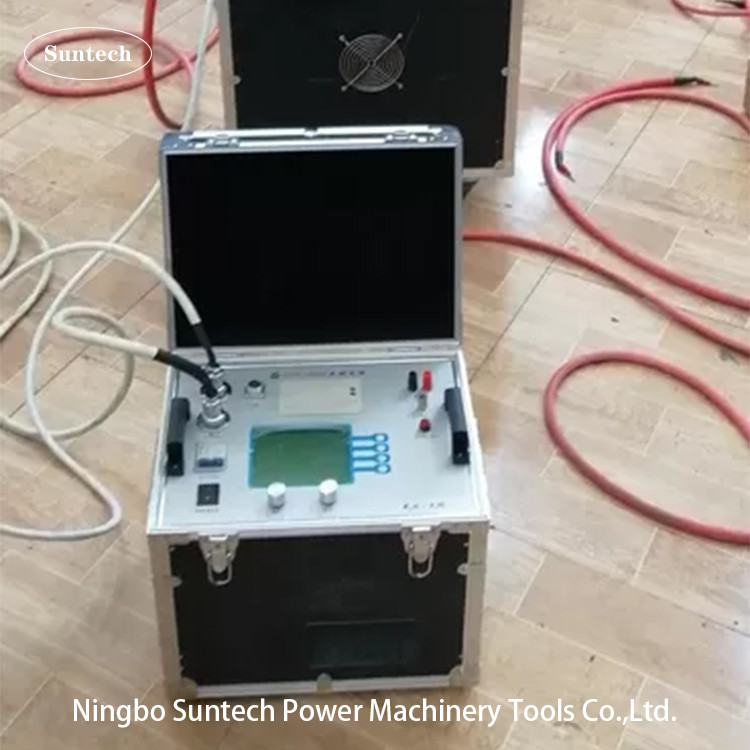

380V 400kVA Series Resonant Test System Perlindungan Overcurrent

Perangkat uji resonansi seri

1Subyek
1. Kabel 10kV/300mm2 3km AC tahan tes tegangan, kapasitansi ≤1.1265uF, frekuensi uji 30-300Hz, tegangan uji 22kV, waktu uji 15 menit.
2. AC tahan tes tegangan 10kV/2500kVA trafo utama, kapasitansi ≤0.01uF, frekuensi uji 45-65Hz, tegangan uji tidak melebihi 28kV, waktu uji 1min.
3. AC tahan tes tegangan switch 10kV, busbar dan peralatan substasi lainnya, frekuensi uji adalah 30-300Hz, tegangan uji tidak melebihi 42kV, dan waktu uji adalah 1 menit.
4. 35kV/300mm2 kabel 2km AC tahan tes tegangan, kapasitansi ≤ 0.361uF, frekuensi uji 30-300Hz, tegangan uji 52kV, waktu uji 60min.
5. AC tahan tes tegangan dari 35kV/6300kVA trafo utama, kapasitansi ≤ 0.01uF, frekuensi uji 45-65Hz, tegangan uji 68kV, waktu uji 1min.
6. AC tahan tes tegangan switchgear 35kV, pemutus sirkuit dan peralatan substasi lainnya, frekuensi uji adalah 30-300Hz, tegangan uji tidak melebihi 95kV, dan waktu uji adalah 1 menit.

7.220kV pemutus sirkuit AC tahan tes tegangan, frekuensi uji 30-300Hz, tegangan uji 368kV, waktu uji 1 menit.

2. Parameter teknis utama dan fungsi sistem
1. Kapasitas nominal: 400kVA;
2. tegangan nominal: 27kV; 50kV; 400kV;
3. arus nominal: 2A;
4. Mengizinkan waktu kerja terus menerus: 60 menit di bawah arus nominal;
5Faktor kualitas perangkat itu sendiri: Q≥30 (ketika f=45Hz);
6Keakuratan pengukuran sistem: nilai efektif 1.0;
7. Daya masukan: 50Hz; tiga fase 380V
8Frekuensi kerja dari sumber daya frekuensi variabel: 40-300Hz;
9Resolusi frekuensi: 0.1Hz;
10. ketidakstabilan frekuensi: ≤ 0,1%;
11. Memiliki perlindungan overcurrent, overvoltage dan flashover untuk produk yang diuji;
12. Suhu lingkungan: -150C -40 0C, kelembaban relatif: ≤90%RH, ketinggian ≤2000 meter.

3. Pemilihan dan penentuan parameter sistem
Reaktor bagian tunggal adalah 54kVA/27kV/2A/50H, total verifikasi empat bagian:
1) Untuk kabel 10kV/300mm2/3km, kapasitansi adalah 1.1265μF, tegangan uji adalah 22KV, dan empat reaktor digunakan secara paralel.
Frekuensi pengujian: f=1/2π√LC=42.41Hz
Uji arus: I=ωCXU uji=2πfCXU uji=2×3,14×42,41×1,1265×22×10-3=6,6A
2) 10kV/2500kVA transformator utama AC tahan tes tegangan, kapasitansi tidak melebihi 0,01μF, tegangan uji adalah 28kV, reaktor terhubung dalam seri dengan dua bagian,Induktansi adalah 113H, maka:
Frekuensi pengujian: f=1/2π√LC=149.72Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×149.72×0,01×28×10-3=0,26A

3) AC tahan tes tegangan dari saklar 10kV, busbar dan peralatan substasi lainnya, frekuensi uji adalah 30-300Hz, kapasitansi tidak melebihi 0,015μF, tegangan uji tidak melebihi 42kV,reaktor mengadopsi dua seri koneksi, induktansi adalah 113H, maka:
Frekuensi pengujian: f=1/2π√LC=122,25Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Untuk kabel 35kV/300mm2/2km, kapasitansi adalah 0,361μF, tegangan uji adalah 52KV, dan dua reaktor digunakan secara berurutan dan dua paralel.maka:
Frekuensi pengujian: f=1/2π√LC=35.24Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35kV/6300kVA transformator utama AC tahan tes tegangan, kapasitansi tidak melebihi 0,01μF, tegangan uji 68kV,Reaktor dihubungkan secara berurutan dengan empat bagian dan induktansi adalah 240H, maka:
Frekuensi pengujian: f=1/2π√LC=83,88Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35 kV saklar, pemutus sirkuit, dll. AC tahan tes tegangan, tegangan uji adalah 95 kV, reaktor dihubungkan dalam seri dengan empat bagian dan induktansi adalah 240H, maka:
Frekuensi pengujian: f=1/2π√LC=83,88Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) AC tahan tes tegangan dari saklar 220kV, pemutus sirkuit, dll, kapasitansi tidak melebihi 5000pF, tegangan uji adalah 368kV, reaktor adalah 50kVA/50kV/100H delapan seri dalam seri,Induktansi adalah 960H, maka:
Frekuensi pengujian: f=1/2π√LC=72.64Hz
Uji arus: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
