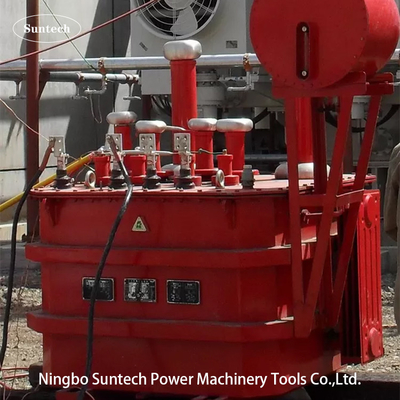

Sistem Uji Resonansi Seri Pengaturan Tipe Induktansi 2100kVA

Perangkat uji resonansi seri pengatur tipe induktansi

1Subyek
Untuk pembangkit listrik tenaga air Suwa 300MW, tegangan nominal ekstrim adalah 18kV, kapasitansi bumi tidak melebihi 2.58μF, uji tegangan tahan AC, tegangan uji adalah 50kV,dan waktu tegangan tahan adalah 5min.

2. Kapasitas sistem
Untuk pembangkit listrik tenaga air Suwa 300MW, tegangan nominal ekstrim adalah 18kV, kapasitansi bumi tidak melebihi 2.58μF, uji tegangan tahan AC, tegangan uji adalah 50kV,dan waktu tegangan tahan adalah 5min. maka:
Selama tes, arus sisi tegangan tinggi adalah I = 2πfCU = 2π×50×2,58×10-6×50×103=40,53A; arus nominal sistem ditetapkan pada 42A, dan tegangan nominal ditetapkan pada 50kV, meninggalkan margin tertentu.
Desain spesifikasi keseluruhan adalah 2100kVA/50kV, di mana reaktor yang dapat disesuaikan adalah 800kVA/50kV (16A); satu reaktor tetap, dengan dua parameter 650kVA/50kV/13H;dapat memenuhi persyaratan tegangan tahan dari 0?? 2.58μF produk uji.
Singkatnya: 2100kVA/50kV dapat memenuhi persyaratan tegangan tahan produk uji 2.54μF

3. Parameter teknis utama dan fungsi sistem
1. Kapasitas nominal: 2100kVA;
2. Tegangan nominal: 50kV;
3. arus nominal: 42A;
4Frekuensi kerja: frekuensi daya 50Hz;
5Tingkat distorsi bentuk gelombang tegangan output: ≤ 1%;
6Waktu kerja terus-menerus yang diizinkan: 5 menit di bawah beban nominal, 1,1 kali tegangan berlebihan selama 1 menit;
7. kenaikan suhu setelah operasi terus menerus selama 5 menit di bawah beban nominal adalah ≤ 65K;
8Faktor kualitas dari perangkat itu sendiri: Q≥30;
9Keakuratan pengukuran tekanan tinggi: nilai efektif 1.5;
10. Daya masukan: tegangan tiga fase 380V, frekuensi 50Hz;
11. Produk uji memiliki fungsi perlindungan terhadap overcurrent, overvoltage dan flashover produk uji;
12. Suhu sekitar: -250C-450C, kelembaban relatif: ≤90%RH, ketinggian ≤3200 meter.

4. Pengantar prinsip resonansi seri
Sistem uji resonansi seri adalah perangkat yang digunakan untuk melakukan uji tegangan tahan AC pada berbagai produk uji kapasitif.Hal ini ditandai dengan sangat mengurangi kapasitas daya input yang diperlukan untuk tes, mengurangi volume dan berat peralatan uji, sehingga uji lapangan mudah dilaksanakan;dan sangat mengurangi biaya tenaga kerja dan bahan dari peralatan uji dan input yang diperlukan untuk uji.
Fanke telah terlibat dalam pengembangan dan produksi peralatan pengujian tegangan tinggi selama lebih dari 20 tahun, dan sistem resonansi adalah produk andalan Fanke.Ratusan sistem resonan yang diproduksi oleh Fanke telah berhasil digunakan dalam berbagai bidang sistem tenaga di dalam dan luar negeri.
Sistem resonansi seri dibagi menjadi resonansi induktansi disetel dan resonansi modulasi frekuensi.Tipe induktansi disetel membuat sirkuit tes beresonansi dengan menyesuaikan induktansi, sedangkan tipe modulasi frekuensi membuat sirkuit uji beresonansi dengan menyesuaikan frekuensi uji. Tetapi hasilnya sama, yaitu output kapasitas besar yang dibutuhkan oleh produk uji dapat diperoleh dengan memasukkan sumber daya kapasitas kecil.Diagram utama resonansi ditunjukkan pada Gambar
