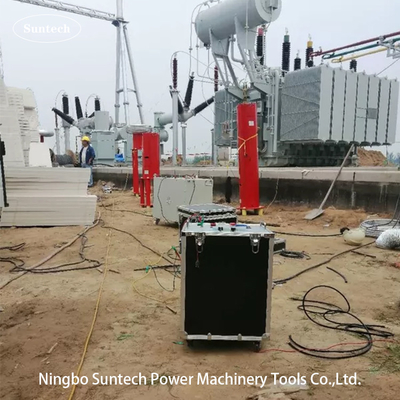

108kVA 27kV Seri 100kV Resonant High Voltage Test System Jenis portabel

Perangkat uji resonansi seri

1Subyek
1.10kV/300mm2 kabel, kapasitas panjang unit 0,37uF/km, panjang kabel 1,4km, kapasitas kabel yang diuji 0,153uF, frekuensi uji 30-300Hz, tegangan uji 52kV, tahan waktu tegangan 60min;
2. 35kV power transformer power frequency AC tahan uji tegangan, kapasitansi ≤0.02uF, frekuensi uji 45 ∼ 65Hz, tegangan uji tidak melebihi 68kV, waktu uji 1min;
3. AC tahan uji tegangan untuk saklar dan trafo dengan tingkat tegangan 35kV dan di bawah, frekuensi uji adalah 30-300Hz, tegangan uji tidak melebihi 100kV, dan waktu uji adalah 1 menit;
2Kondisi lingkungan untuk penggunaan perangkat
1. Suhu lingkungan: -5°C-45°C;
2. kelembaban relatif: ≤ 90%, tidak ada kondensasi;
3. Ketinggian: ≤ 1000m.
3. Parameter teknis utama dan fungsi sistem
1. Kapasitas nominal: 108kVA;
2. Tegangan nominal: 27kV; 100kV;
3. arus nominal: 4A; 1A;
4. Sumber daya: fase tunggal 220V ± 10%;
5Frekuensi kerja: 30-300Hz;
6Resolusi frekuensi: 0,1Hz; ketidakstabilan frekuensi: ≤0,1%;
7Waktu kerja: 15 menit operasi terus-menerus diizinkan di bawah daya nominal;
8Peningkatan suhu: Setelah 15 menit operasi terus menerus pada daya nominal, kenaikan suhu setiap bagian perangkat adalah ≤ 65K;
9. bentuk gelombang output: gelombang sinus, tingkat distorsi bentuk gelombang < 1%;
10Faktor kualitas: perangkat itu sendiri Q≥30 (ketika f=45Hz);
11. Perlindungan: dengan over-sekarang, over-voltage dan flashover perlindungan (lihat bagian konversi frekuensi pasokan listrik untuk kemungkinannya);
12Keakuratan pengukuran sistem: nilai efektif 1.5.

Daftar peralatan konfigurasi
