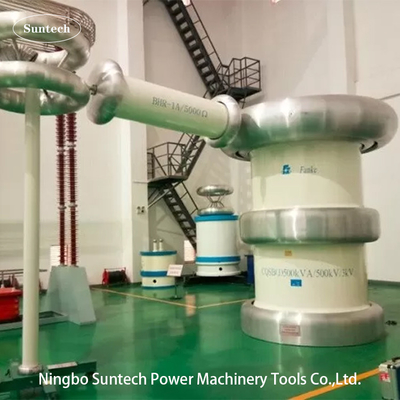

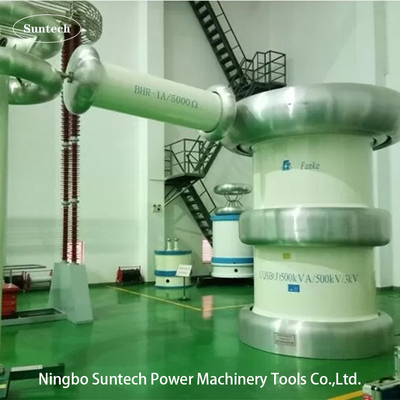

PD Free AC Transformer Test Systems, HV Type High Potential Test Equipment (Perangkat pengujian potensial tinggi tipe HV)

III. Objek yang berlaku

• Uji daya tegangan AC untuk teknik dan peralatan listrik HV, seperti trafo, GIS, induktor bersama, saklar, busing, arrester, kabel.
• Daya tegangan AC tahan dari bahan isolasi

IV. Ciri-ciri teknis

• Ukuran kecil dari instalasi lengkap yang dapat menjamin besarnya dalam 5pC ((kecuali untuk kasus khusus)
• Expoxy resin tuang cangkang,serat kaca melengkung non corona isolasi tegangan tinggi luar tong
• Impedansi rendah dari peralatan lengkap, fungsi lengkap dari tegangan tinggi, atas arus, perlindungan busur dengan keandalan
• Cetakan khusus yang diolah untuk pelindung grading,aluminium cetakan, permukaan halus,berat ringan, nyaman untuk instalasi
• Perangkat uji HV kapasitas besar menggunakan frekuensi daya sistem pengukuran dan kontrol cerdas untuk memastikan kecerdasan yang jauh lebih tinggi dan
• otomatisasi kontrol dan perlindungan.
• Sampling dan menggunakan komunikasi optik, benar-benar mengisolasi high voltage dan low voltage kontrol loop.
• Pemeriksaan diri dan tampilan status real-time tersedia dalam proses pengujian.
• Fungsi manajemen data dan laporan yang sempurna.
• Mampu mencatat dan menggambar kurva pengujian HV U/T,I/T

V. Gambar koneksi uji (Contoh: model CQSB-500KVA/500KV):

VI. Keuntungan

1. Tes frekuensi daya murni pada 50Hz atau 60Hz, distorsi tegangan output (THD) sangat kecil.
2. Memenuhi persyaratan pengukuran pelepasan parsial yang rendah
3. Struktur modular untuk menghemat ruang di ruang uji
4. Impedansi rendah, berbagai aplikasi
5. Mudah dioperasikan dengan sistem pengukuran yang dikendalikan komputer
6. Sirkuit perlindungan lengkap untuk memastikan keselamatan personel dan peralatan
7. Komponen elektronik yang sensitif terhadap tegangan tinggi dan perlindungan transisi
8. Khususnya cocok untuk tes yang membutuhkan tegangan stabil bahkan jika beban berubah di bawah tegangan (tes corona, basah & polusi) atau ketika beban bersifat induktif (transformer tegangan induktif).

VII. Data teknis umum:

1. Mode pengujian sistem: PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer

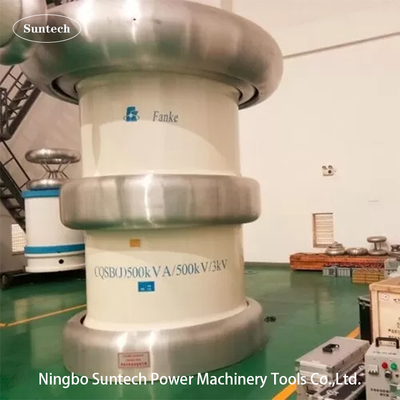

2. Model sistem: CQSB-500KVA/500KV
3. Sumber daya masukan: 380±10% ((single-phase),50Hz/60Hz
4. Kapasitas output nominal: 500kVA
5. Tegangan output nominal: 500KV
6. Tegangan uji maksimal: tidak lebih dari 500KV
7. Listrik output nominal: 1,0A
8. Rentang frekuensi: 50/60Hz
9. Bentuk gelombang tegangan output: gelombang sinus murni
10. Peningkatan suhu: kurang dari 65K di bawah arus kerja nominal 60 menit;
11. Tingkat kebisingan: Tidak lebih dari 65dB
12. Konstruksi: terendam minyak dengan jenis silinder yang dirancang

VIII. Komponen opsional lainnya

1. Filter kebisingan catu daya
2. Triple dan filter kelima
3. Reaktor kompensasi
4. Perangkat perlindungan elektronik cepat overvoltage
5. Kondensator standar SF6
6. Detektor pelepasan parsial

IX. Model Tipe Lainnya

1.Tipe transformer tunggal:

2.Transformator silinder yang dapat ditumpuk tipe:
