Peralatan Uji AC Tegangan Tinggi Ultra Ringan, Set Uji Hipot Portable Untuk Kabel Pendek

Ultra Light Power Frequency Testing Transformer, AC Tahan Voltase Test Set, Jenis Portable

I. Deskripsi Produk

CQSB seri transformer frekuensi pengujian daya ultra ringan terutama digunakan untuk frekuensi daya AC atau DC tegangan tahan uji untuk HV peralatan listrik,komponen listrik,bahan isolasi oleh sistem tenaga listrik, perusahaan industri dan pertambangan, transportasi,unit penelitian ilmiah,terutama untuk penyerahan lapangan,revisi dan uji coba lapangan pencegahan dari perusahaan kecil dan menengah
peralatan listrik daya. itu bekerja pada frekuensi daya50/60Hz. penguat HV dapat mengadopsi isolasi SF6 atau isolasi minyak atau isolasi resin epoksi.

II. Aplikasi:

• Frekuensi daya tegangan AC atau DC tahan uji pabrik untuk jenis peralatan listrik HV,komponen,bahan isolasi
• Pengiriman lapangan, perbaikan dan pengujian lapangan pencegahan untuk peralatan tenaga listrik menengah dan kecil.
• Uji daya tegangan AC untuk kabel pendek
• Daya frekuensi tegangan tahan sumber alat isolasi dan sepatu sepatu isolasi (sarung tangan)
• Uji AC untuk switchgear, trafo, motor, dll; banyak digunakan untuk uji listrik di berbagai pabrik dan lembaga.

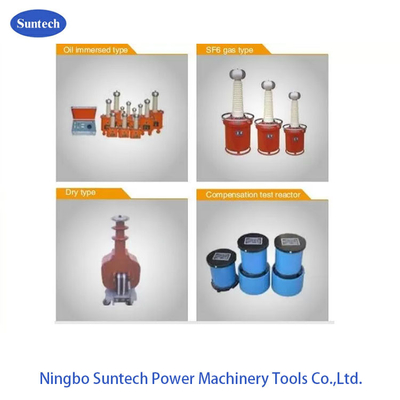

III. Jenis penguat HV

• Transformator pengujian terendam minyak
• Transformator pengujian kembung SF6
• Transformator pengujian tipe kering
• Reaktor kering tipe FKDK opsional dengan arus atau tegangan kompensasi

IV. Fungsi Kontrol Universal

1. Isolasi gas SF6 pada penguat HV
2. Dikendalikan oleh mikroprosesor
3. Tampilan Digital
4. Keakuratan Tinggi
5. Resolusi tinggi;
6. Waktu otomatis
7. Perlindungan yang Lengkap
8. Alarm
9. Waktu otomatis

V. Komponen utama dari satu set

• Kabinet kontrol regulasi tegangan,
• Transformator pengujian

Aksesoris opsional:

• Induktor kompensasi,
• Voltage Divider ((Untuk pengukuran akurasi tegangan output)
• Stack silikon rectification ((untuk mengubah tegangan AC ke tegangan DC),
• Resistensi pelindung (untuk perlindungan sirkuit pendek atau pemecahan),
• Batang pembuangan (untuk pembuangan tegangan residu yang diserap),
• Celah bola pelindung ((untuk perlindungan pelepasan di sirkuit uji saat tegangan meningkat),
• Microammeter, dll (untuk pengukuran keakuratan arus kebocoran selama peningkatan tegangan DC)

VII.Sp teknisPengakuan:

1. Output: dibuat sesuai pesanan, gelombang sinus,
2. Kapasitas: dibuat sesuai pesanan
3. Jangka waktu: 0-999S
4. Keakuratan pengukuran tegangan:≤1,5% (F.S) +3 gigitan
5. Keakuratan pengukuran mata uang:≤1,5% (F.S) +3 bit
6. Durasi: 5 menit pada kapasitas nominal
7. Tegangan masukan:AC220V±10% 50/60Hz±1
8. Suhu lingkungan: -8°C-50°C
9. RH:85%, Tidak ada embun
10. Tingkat laut di atas: 1000 meter atau kurang
