12kVA Frekuensi Daya Tahan Perangkat Uji Tegangan Untuk Uji Listrik

Peralatan pengujian tegangan daya frekuensi tahan

1. Fitur utama
Seri CQSB dari transformator uji tegangan tinggi memiliki karakteristik ukuran kecil, berat ringan, dan fleksibilitas yang kuat.Selain peralatan yang banyak digunakan di berbagai ruang uji tegangan tinggi besar dan kecil (stasiun), mereka lebih cocok untuk berbagai tes isolasi listrik tegangan tinggi di tempat.

2. Lingkup penerapan
Melakukan uji tegangan tahan AC untuk peralatan operasi sistem listrik, uji kinerja isolasi untuk alat isolasi, dan memenuhi persyaratan uji tegangan tahan frekuensi daya 60kV.Set peralatan ini terutama digunakan untuk 10kV switchgear tahan tes teganganTes tegangan referensi AC dan tes transformator jaringan distribusi pedesaan, dll.

3. Kondisi penggunaan
1) Ketinggian: ≤ 1000m
2) Suhu lingkungan: -20°C+50°C
3) Kelembaban udara relatif: ≤ 80%, tidak ada kondensasi
4) Ketahanan gempa: ≤8
5) Akselerasi horizontal tanah 3,0m/s2, akselerasi vertikal tanah 1,5m/s2
6) Bentuk gelombang tegangan catu daya adalah gelombang sinus yang sebenarnya, dan tingkat distorsi bentuk gelombang kurang dari 3%
7) Menetapkan titik grounding yang dapat diandalkan, grounding resistance < 0,5Ω
8) Lokasi pemasangan: dalam ruangan dan luar ruangan

4. mengikuti standar teknis
GB 50150-2016 Teknik instalasi peralatan listrik standar uji penyerahan peralatan listrik
Q/CSG1205019-2018 Peraturan Penerimaan Penyerahan Peralatan Daya
Bagian dari GB 26861-2011 Aturan Kerja Keamanan Listrik untuk Laboratorium Tegangan Tinggi
DL 5009.3-2013 Aturan Kerja Keamanan untuk Konstruksi Listrik Bagian 3: Substasiun
Transformator uji JB/T9641
Reaktor GB10229
GB1094.1 GB1094.5 Transformer Daya
GB/T.311.1 Isolasi dan koordinasi peralatan transmisi dan transformasi daya tegangan tinggi
GB/T16927.1 Teknologi Uji Tegangan Tinggi Bagian Pertama Persyaratan Uji Umum
GB/T16927.2 Teknologi Uji Tegangan Tinggi Bagian 2 Sistem Pengukuran
GB7328 Pengukuran tingkat suara transformer dan reaktor
GB/T509 Panduan Uji Transformator Daya
GB4208 tingkat perlindungan kandang
GB/T191 Pengemasan, Penyimpanan dan Transportasi Merek Grafis
DL/T 848.2 Ketentuan teknis umum untuk peralatan uji tegangan tinggi Bagian 2: Peralatan uji tegangan tinggi frekuensi daya
GB5273 Terminal untuk trafo, peralatan listrik tegangan tinggi dan busing
GB/T11920 Ketentuan teknis umum untuk perangkat kontrol terpusat untuk bagian listrik pembangkit listrik
Teknologi pengujian tegangan tinggi IEC60-1
DL/T 846.1 Persyaratan teknis umum untuk peralatan pengujian tegangan tinggi Bagian 1: Sistem pengukuran pembagi tegangan tinggi

5. Komposisi dari set lengkap peralatan

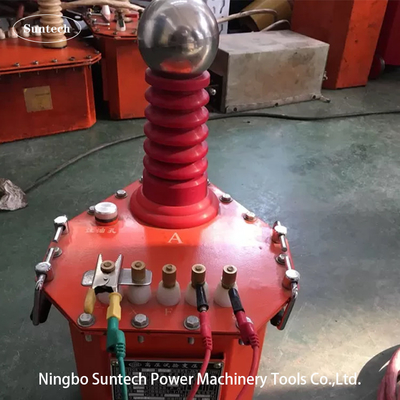

1) Transformator uji AC kembung CQSB ((J)-12kVA/60kV/0.2kV 1 set
2) 1 konsol (termasuk regulator tegangan) TC-12kVA/0.22kV
3) Perlindungan arus pembatas resistor BHR- 0.2A/0.6kΩ 1 pc

6. Parameter teknis secara keseluruhan
1) kapasitas nominal: 12kVA;
2) Sumber daya kerja: 220V;
3) Frekuensi kerja: 50Hz;
4) Tegangan output nominal: 60kV (AC);
5) Listrik output nominal: 0,2A
6) Tingkat isolasi: simpan selama 10 menit di bawah tidak beban 1,1 kali tegangan nominal, semua bagian normal;
7) Bentuk gelombang: gelombang sinus
8) Distorsi bentuk gelombang: < 3%
9) Waktu berjalan: 5 menit kerja terus menerus di bawah kapasitas nominal;
10) Peningkatan suhu: kenaikan suhu setiap komponen dalam kondisi operasi nominal adalah ≤ 65K;
11) Stabilitas tegangan tinggi, fluktuasi acak kecil, ≤ 1% ketika tegangan catu daya berubah ± 10%
12) Transformator uji dan konsol adalah struktur yang terpisah
13) Masa pakai peralatan: lebih dari 10 tahun;
